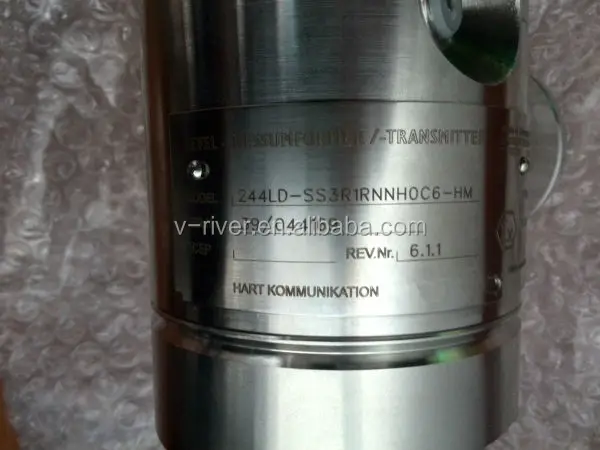

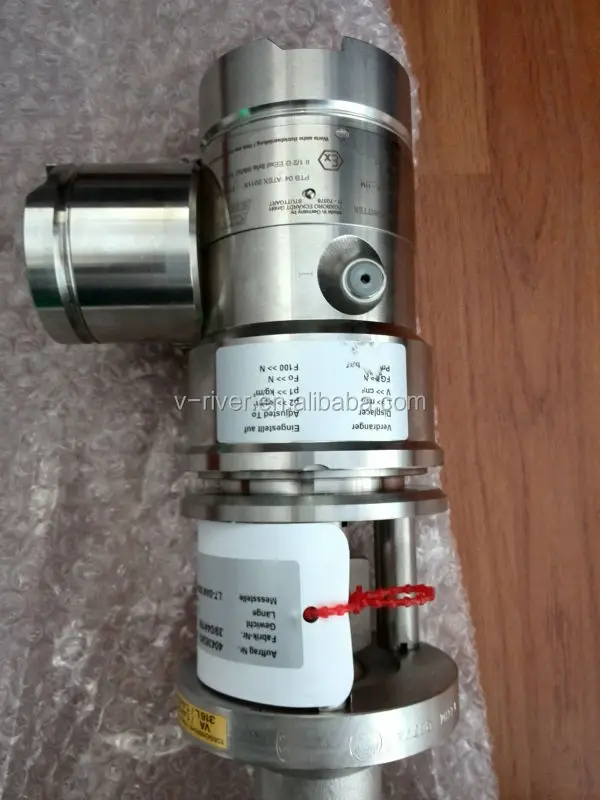

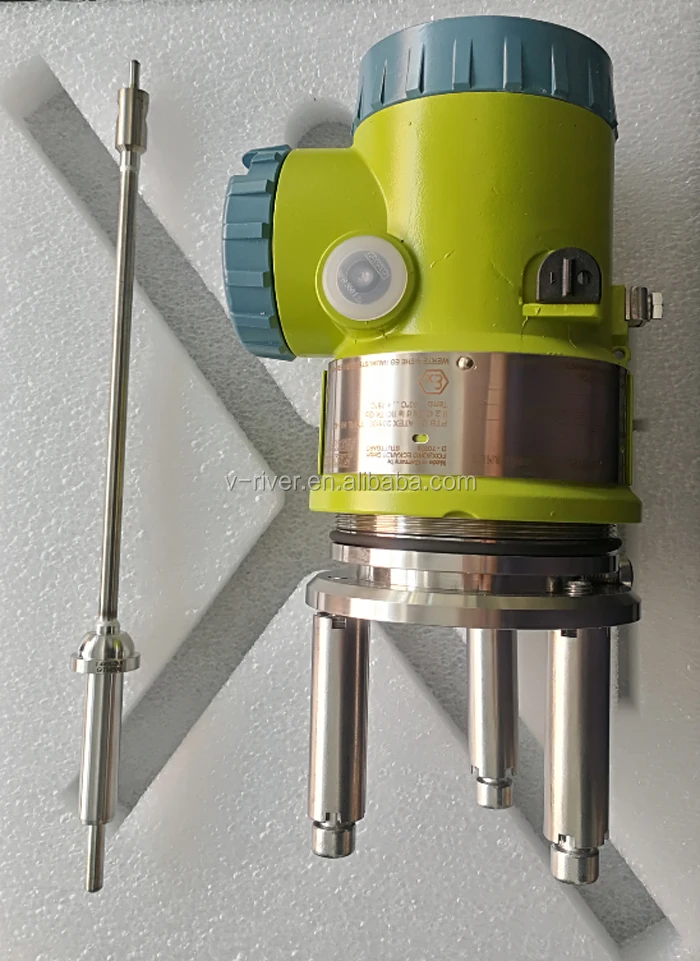

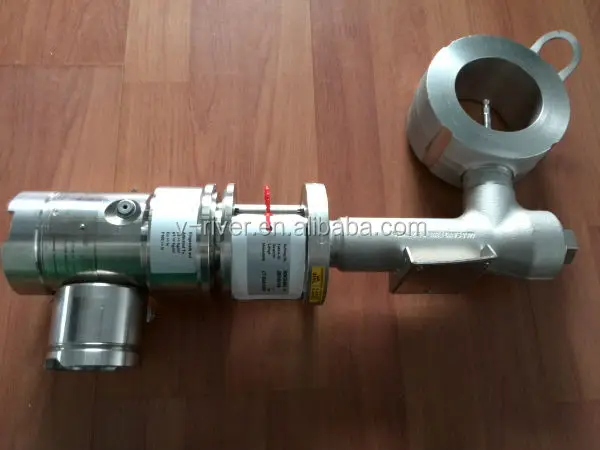

SCHNEIDER ECKARDT FOXBORO 244LD погружной датчик уровня жидкости:
Особенности:
1. Коммуникация HART, PROFIBUS PA или Fieldbus
2. Конфигурация через FDT-DTM
3. Обычной работы с местными ключи
4. Легкая адаптация к точке измерения withoutcalibration в мастерской
5. Задние документации точка измерения
6. Непрерывное самодиагностику
7. Настраиваемое значение безопасности
8. Программное обеспечение замок для местных клавиш и перенастройки
9. Одобрено для СИЛЬ приложений
10. Моделирование аналоговым выходом для петли-проверить
11. Местные полный графический дисплей в %, mA или физических единиц
12. Сигнал подавления шума (cvc) с помощью умных разглаживания
13. Линейный или по индивидуальному заказу характеристика
14. Процесс температуры от-196 °C до + 500 °C
15. Материалы для использования с агрессивных сред
16. Микро-sintermetal технология датчика
17. Отдельно установки датчика и усилитель withremote усилитель монтажный комплект
Технические параметры:
1. Диапазон измерения: 50 мм на глубине до 50 м
2. Диапазон плотности: 100 до 2000 кг/m3
3. Вытеснитель 204DE
4. Стандартная длина: 350 до 3000 мм (14 to120 дюйма)
5. Вес вытеснитель: Макс. 25 N
6. Выходная мощность: HART, 4-20 мА
7. Нижний диапазон значение: непрерывно adjustablewithin измерения предельных значений
8. Отложным: 1:1 до 1:20
9. Диапазон сигнала: 4-20 мА/20 4 мА
10. Рабочий диапазон: 3,8 до 20,5 мА
11. Точность: ± 0,2%
12. Функция передачи: линейный
Коммуникационный HART
Тип подключения: двухпроводная система
Напряжение питания США: >12 V + Rb * 0,025 A, <42В (< 30V с ex. Защитный прибор)
Текущего приемника: Макс. 23 мА
Диапазон сигнала: 4-20 мА
Рабочий диапазон: 3,8 до 20,5 мА (АКК. NE43)
Цифровой связи: протокол HART, 1200 скорость передачи
Связь PROFIBUS PA/F.Fieldbus
Тип подключения: витой и экранированный два wirecable АКК. recommendationbased на IEC 1158-2
Напряжение питания США: 9-32 В постоянного тока, vss≤ 1%
Рабочий ток: 10,5 мА ± 0,5 мА (базовый ток)
Цифровая связь: PROFIBUS PA протокол, соотв. class B профиль, EN 50170and DIN 19245 часть 4
Амплитуда сигнала: ± 8 мА
Ток короткого замыкания по уровню поверхности:<13 мА
Рабочие значения: в соответствии со стандартами IEC 1158-2
Автобусное сообщение: интерфейсный модуль основе oniec 1158-2
Условия эксплуатации
Процесс температуры: -196 °C до + 500 °C
Номинальное давление
АКК. DIN: PN 16, 40, 63, 100, 160, 250
АКК. ANSI класс 150, 300, 600, 900, 1500
С нагревательный кожух: тело вафли, Макс. PN 250/класс 1500; Отопление jacketpn 40/класс 300, Отопление, withsaturated паром или Термальные Масла
Температура окружающей среды: от-40 °C до + 70 °C
Относительная влажность: до 100%
Конденсации: разрешена
Транспортировка
Температура хранения: от-40 °C до + 85 °C
Класс защиты от поражения электрическим током: IP 66 (АКК. DIN 40 050)
Применение

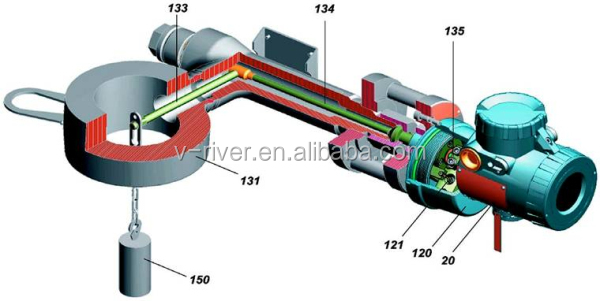

Плавучесть передатчик 244LD levelstar предназначен осуществлять непрерывное measurementsfor уровня жидкости, интерфейс или плотность жидкости в процессе всех промышленных применений. Таблица размеров предназначена основано на доказанной Архимед плавучесть принцип и, таким образом, чрезвычайно robustand прочный. Измерения значений регулируемой величины может быть переведен аналоговый и цифровой формат. Цифровая связь облегчает завершенное функционирование и настройка через ПК orcontrol системы. Несмотря на то, что при экстремальных температурах, высокое давление процесса и жидкостей, 244LD levelstar меры с последовательным надежность и исполнительный механизм. Для установки в контакте с взрывоопасной среде до зоны 0, Сертификаты доступны.
