DL серии наклонная кровать cnc токарный станок
Связанные токарный станок с ЧПУ
CL20Ax500 8-станция гидравлическая револьверная наклонная токарная машина с ЧПУ
CKE6150x1000 (ø500мм) хит продаж экономичный токарный станок с ЧПУ
Краткое введение
DL серии наклонная кровать токарный станок с ЧПУ имеет следующие особенности:
1. Жесткая чугунная структура закаленная (50-52HRC) и наземная гарантия высокой точности и стабильности;
2. Машинная кровать изготовлена из термостабилизированного чугуна;
3. Широкий спектр вариантов и аксессуаров позволяют машине быть сильно настроены для очень точной и надежной обработки;
4. Различные конфигурации доступны с шпинделями от ASA 5 "до ASA 15", мощностью до 30 квт и длиной до 3000 мм;
5.Стандарт CE и сертификат CE;

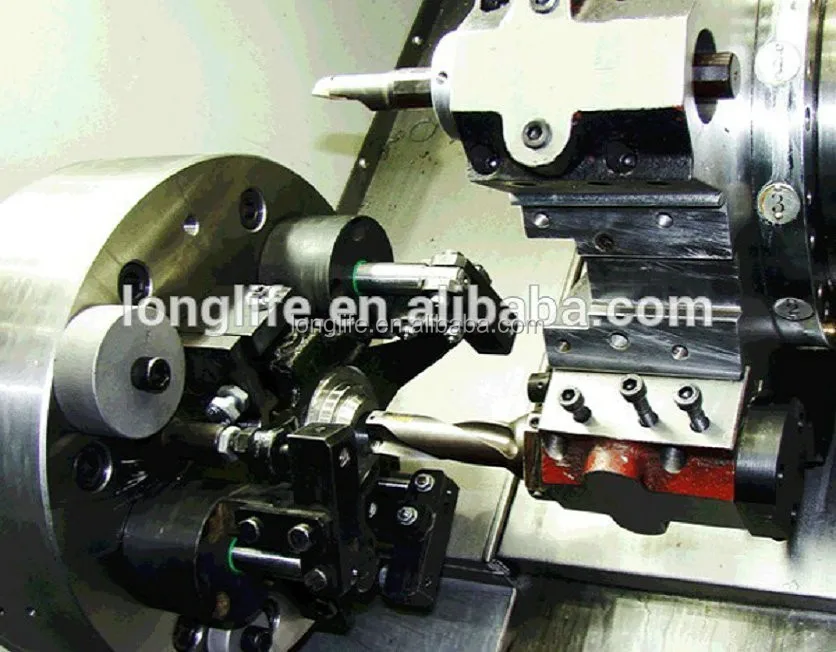

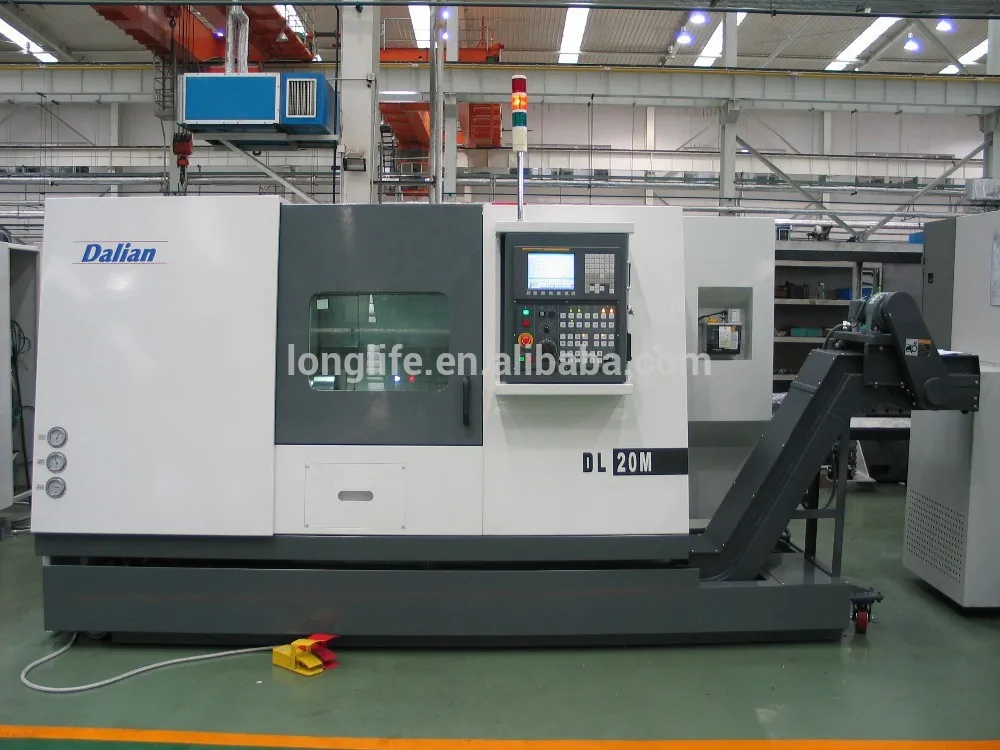

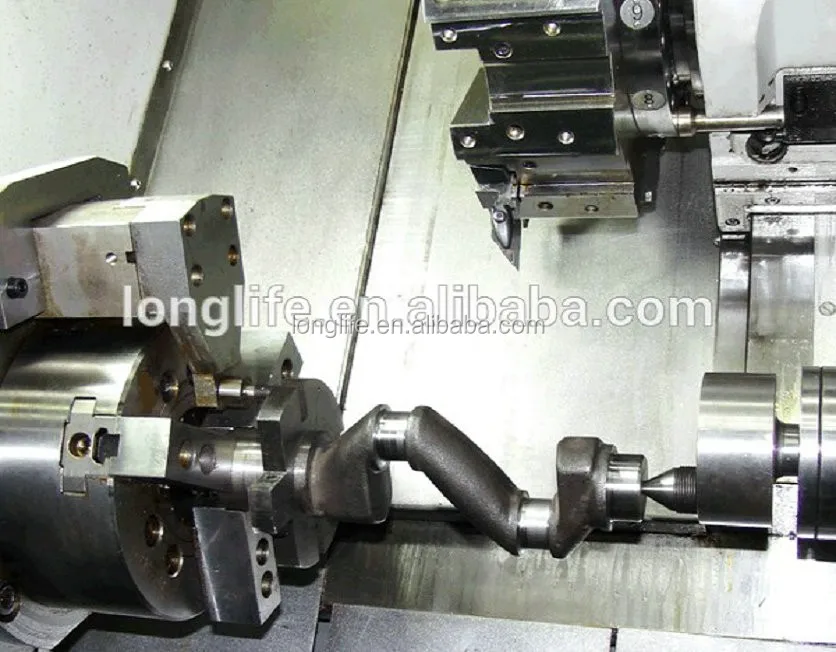

Подробные фотографии
Основные технические данные
Наклонная кровать токарный станок с ЧПУ техническая информация:
|
Предмет |
DL15 |
DL20 |
DL20M |
DL25M |
DL30M |
DL32M |
DL40 Наклонный токарный станок с ЧПУ |
DL50 Наклонный токарный станок с ЧПУ |
|
Качели над кроватью мм) |
¢ 450 |
¢ 460 |
¢ 460 |
¢ 520 |
¢ 625 |
¢ 680 |
¢ 800 |
¢ 1000 |
|
Расстояние до центра (мм) |
320 |
600/1000 |
600/1000 |
1000/1500 |
1000/1500 |
1000/2000 |
2000/2500/ 3000 |
2000/ 3000/4000 |
|
Макс. Диаметр точения (валы/диски) (мм) |
¢ 250/300 |
¢ 260/380 |
¢ 260/380 |
¢ 310/500 |
¢ 310/600 |
¢ 400/630 |
¢ 550/750 |
¢ 800/1000 |
|
Руководство Тип |
Линейный |
Линейный |
Линейный |
Коробчатого типа |
Линейный |
Коробчатого типа |
Коробчатого типа |
Коробчатого типа |
|
Размер зажимного патрона |
6" |
8" |
8" |
10" |
12" |
15" |
15" |
15" |
|
Шпинделя |
ISO A2-5 |
ISO A2-6 |
ISO A2-8 |
ISO A2-8 |
ISO A2-8 |
ISO A2-11 |
ISO A2-11 |
ISO A2-15 |
|
Скорость вращения шпинделя (об/мин) |
50 ~ 5000 |
40 ~ 4000 |
45 ~ 4500 |
35 ~ 3500 |
Туфли на танкетке, размеры 30-3000 |
20 ~ 2000 |
20 ~ 2000 |
50 ~ 1200 |
|
Мощность главного шпинделя (S6)(кВт) |
5,5/(7,5) |
11(15) |
11(15) |
18,522 |
15 (18,5) |
22(30) |
22(30) |
22(30) |
|
Диаметр отверстия шпинделя (мм) |
¢ 70 |
¢ 70 |
¢ 76 |
¢ 88 |
¢ 88 |
¢ 100 |
¢ 100 |
¢ 100 |
|
Перемещение по оси X (мм) |
150 |
220 |
265 |
260 |
325 |
375 |
375 |
500 |
|
Перемещение по оси Z (мм) |
320 |
540/100 |
700/1040 |
1100/1600 |
1110 |
1030/2030 |
2160/2660/ 3160 |
2160/ 3160/4060 |
|
X-axis быстрая подача (м/мин) |
20 |
12 |
20 |
12 |
24 |
13 |
12 |
12 |
|
Быстрая передача по оси Z (м/мин) |
20 |
16 |
20 |
12 |
24 |
13 |
16 |
12 |
|
Точность позиционирования (мм) |
X0.016 Z0.020 |
X0.016Z0.025 |
X0.010 Z0.012 |
X0.016 Z0.025 |
X0.019 Z0.032 |
X0.019 Z0.032 |
X0.019 Z0.040 |
X0.019 Z0.040 |
|
Точность повторного позиционирования (мм) |
X0.007 Z0.008 |
X0.007 Z0.010 |
X0.0040 Z0.006 |
X0.0070 Z0.010 |
X0.0010 Z0.013 |
X0.0010 Z0.013 |
(X0.0012 Z0.015 |
(X0.0012 Z0.020 |
|
Башни: количество станций |
8 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Размер инструмента (мм) |
20 × 20 |
25 × 25 |
25 × 25 |
25 × 25 |
25 × 25 |
32 × 25 |
32 × 25 |
32 × 25 |
|
Хвостовый шток quill диаметр (мм) |
¢ 70 |
¢ 85 |
¢ 85 |
¢ 100 |
¢ 140 |
¢ 160 |
¢ 160 |
¢ 180 |
|
Задняя крышка для путешествий (мм) |
80 |
100 |
139 |
139 |
150 |
180 |
180 |
180 |
|
Конус хвостовика (MT) |
4 |
4 |
5 |
5 |
5 |
5 |
5 |
6 |
Бесплатная Std аксессуары
Дополнительные аксессуары
Пожалуйста, отправьте мне запрос для аксессуаров optioanl и другой дополнительной информации о таких наклонных станках с ЧПУ/наклонных станках с ЧПУ токарных станков.
