Один. VMC1060 новейшего станка с ЧПУ VMC машина CNC вертикальный обрабатывающий центр с ЧПУ Особенности:
1). Основная структура машины принимает стабильный закрытый корпус конструкции коробки.
2) тщательный анализ структуры и интегральный план и дизайн, которые делают структуру устойчивой и жесткой.
3). Каждое литье принимает передовое литое железо. Устранение внутреннего напряжения путем отжига полностью.
4). Широкие рельсы свалки проходят высокочастотную термическую обработку и точное шлифование.
5). Также, согласование с передовым турцитом, который обладает устойчивостью к износу с низким коэффициентом трения и вибрации. Скользящие устойчивы друг к другу.

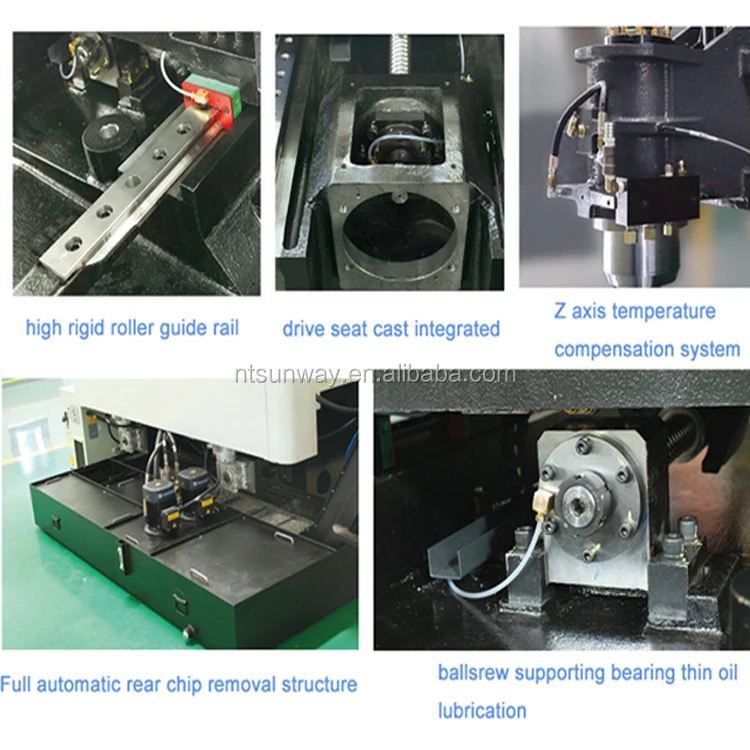

6). Обеспечение точности станков или 3 оси японской линии THK направляющей движения.
7).C3-level 3 оси шариковый винт устраняет разрыв оси предварительного натяжения.
8). Оборудование с широкоугольным p-уровневым точным подходящим подшипником увеличило точность привода. Это делает каждую ось отличной точностью позиционирования и точностью повторения местоположения.
9). Принятие объемного дистрибьютора масла, чтобы вылить масло в плавное положение времени и количественных.
10). Обеспечение поверхности гладкой формы и смазки уменьшило сопротивление скользящего трения эффективно.
11). Ось X и ось y используют четыре направляющих или направляющие LM японского THK улучшили быстрое движение.
12). Ось Z принимает квадратный скользящий свинцовый рельсовый стиль или LM руководство Японии THK улучшило стабильность резки.
13). Бамбуковая Шляпа или инструмент для смены инструмента с рисунком руки делает изменение инструмента простым, простым, надежным.
Две. VMC1060 новейшего станка с ЧПУ VMC машина CNC вертикальный обрабатывающий центр с ЧПУ высокой интенсивности параметры:
Блок |
VMC1060 (линия рельс) |
|
Рабочий стол |
||
Рабочий стол (length×width) |
Мм |
1300 × 600 |
Максимальная загрузка таблицы |
Кг |
1000 |
T-slot (Количество слотов × ширина слота × шаг) |
Мм |
5-18 × 120 |
Трехосевой маршрута |
||
Путешествия для осей X/Y/Z |
Мм |
1000/600/650 |
Расстояние от шпинделя до поверхности стола |
Мм |
150-800 |
Расстояние от центра шпинделя до направляющей поверхности колонны |
Мм |
700 |
Система подачи |
||
CNC система |
|
FANUC Цент-Oi MD |
Быстрый сдвиг осей X/Y/Z |
М/мин |
24/24/20 |
Максимальная толщина резки скорость подачи |
М/мин |
8 |
Автоматическая система преобразования инструмента (CNC фрезерование без) |
||
Стандарт качества инструмента |
Комплект |
Дисковый тормоз устройство 24-го типа |
Самый большой диаметр режущего ножа/длина |
Мм |
Φ80 инструмент/300 |
Инструмент для обмена на основе |
|
Сжатым воздухом |
Средняя инструмент обмена времени |
Сек |
Тип диска: 2.5s |
Точность |
||
Точность позиционирования |
Мм |
0,008 |
Точность повторного позиционирования |
Мм |
0,005 |
Система шпинделя |
||
Скорость вращения шпинделя |
Р. П. М |
8000 |
Характеристики шпинделя (модель/диаметр установки) |
|
BT40/150 |
Привод манера шпинделя |
|
Ремень привода |
Мощность двигателя шпинделя |
КВт |
11/15 |
Давление воздуха |
||
Требования для сжатия воздуха |
Кг/см² |
≥ 6 |
Давление воздуха поток |
M & sup3;/мин |
≥ 0,3 |
Характеристики машины |
||
Интегрированный вес (кг) |
Кг |
7000 |
Габаритные размеры (вес × ширина × высота) |
Мм |
3500 × 2700 × 2650 |

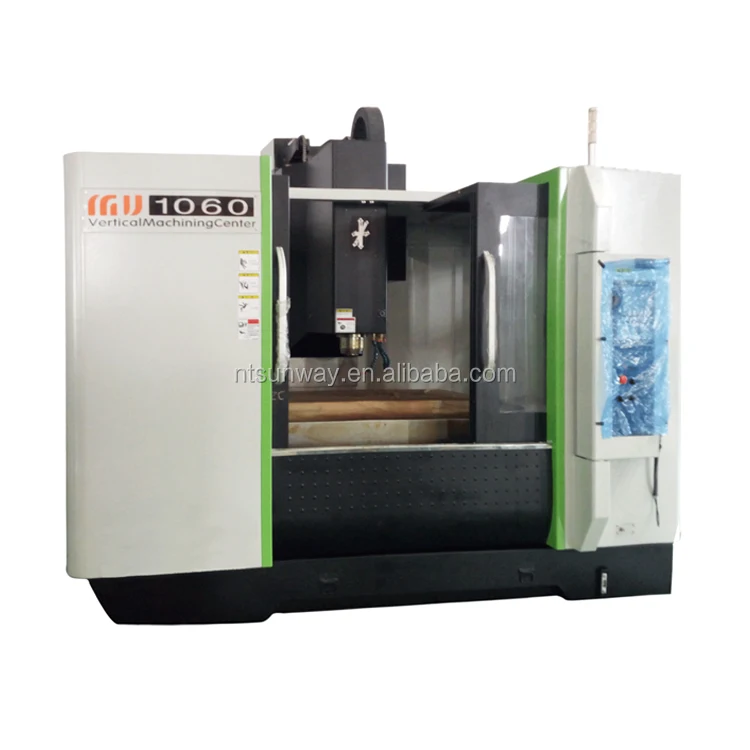

Три. VMC1060 новейшего станка с ЧПУ VMC машина CNC вертикальный обрабатывающий центр с ЧПУФото:
