BGG39 представляет собой совокупность Beidou2 B1 & B2 & B3, GPS, L1 & L2 и ГЛОНАСС G1 & G2 7 группа тройная система измерения антенна, может быть широко использован в геодезической, мостов, строительная техника, морская геодезия, измерение подводной топографии и т. Д. Антенна с использованием многоточечной конструкции, Убедитесь, что Фазовый центр антенны и геометрический центр совпадения, улучшите точность измерений. Встроенный модуль усилителя с низким уровнем шума, через многоступенчатый фильтр для устранения помех, обеспечивает нормальную работу в суровых электромагнитных условиях.
В вертикальной плоскости с широким углом обзора, Фазовый центр стабильность
Двойные спутники, двойной частоты антенна
Усилитель локальной сети, включая ленточный фильтр
Технические характеристики] Частота [МГц] 1555 МГц ~ 1615 МГц/1200 МГц ~ 1275 МГц Входной импеданс50Ω Коэффициент усиления [dBi] 40 ± 2 (содержащий коэффициент усиления LNA) ПоляризацииКруговой поляризационный (RHCP) Осевое отношение [дБ]<3dB Высота покрытие 360 ° Выход (КСВН)≤ 2,0 Фазовый центр ошибка± 2 мм
[LNA Технические характеристики] Усиление (дБ)40 дБ Уровень шума (дБ)≤ 1,8 дБ Усиление плоскостности (дБ)± 1 дБ (A) Out (КСВН)≤ 1,5 Потребляемая мощность (КСВН)≤ 1,5 Положите на 1Db получить сжатия точка ≥ 0dBm Напряжение постоянного тока [В]На Возраст 3-15V Постоянный ток [мА] ≤ 45ма Задержка≤ 5ns
[Механические Детали]
Размеры [мм]Ø180 × 70 Разъем TNC-C-K Крепления5/8 винтовое крепление Класс водонепроницаемостиIP67 Противоударный классIK08 Работая temp.-40 ℃ ~ + 85 ℃ Температура хранения.-40 ℃ ~ + 85 ℃
Водонепроницаемый подробности выполнения:
Мульти-антенная система установки, влагозащищенная операция детали:
1. Подходит для термоплавкого рукава по линии RG8;
2. Подключите соединитель кабеля RG8 к соединителю приемной антенны BGG39;
3. Водонепроницаемая лента для уплотнения положения соединения, а затем пистолет горячего воздуха для нагревания ленты;
4. Горячего расплава кожух на пуш-ап опорной рамы, а затем нагревается с помощью горячего воздуха пистолет, вы можете расплавить водонепроницаемой лентой в защитную пленку, играют важную роль в воде.

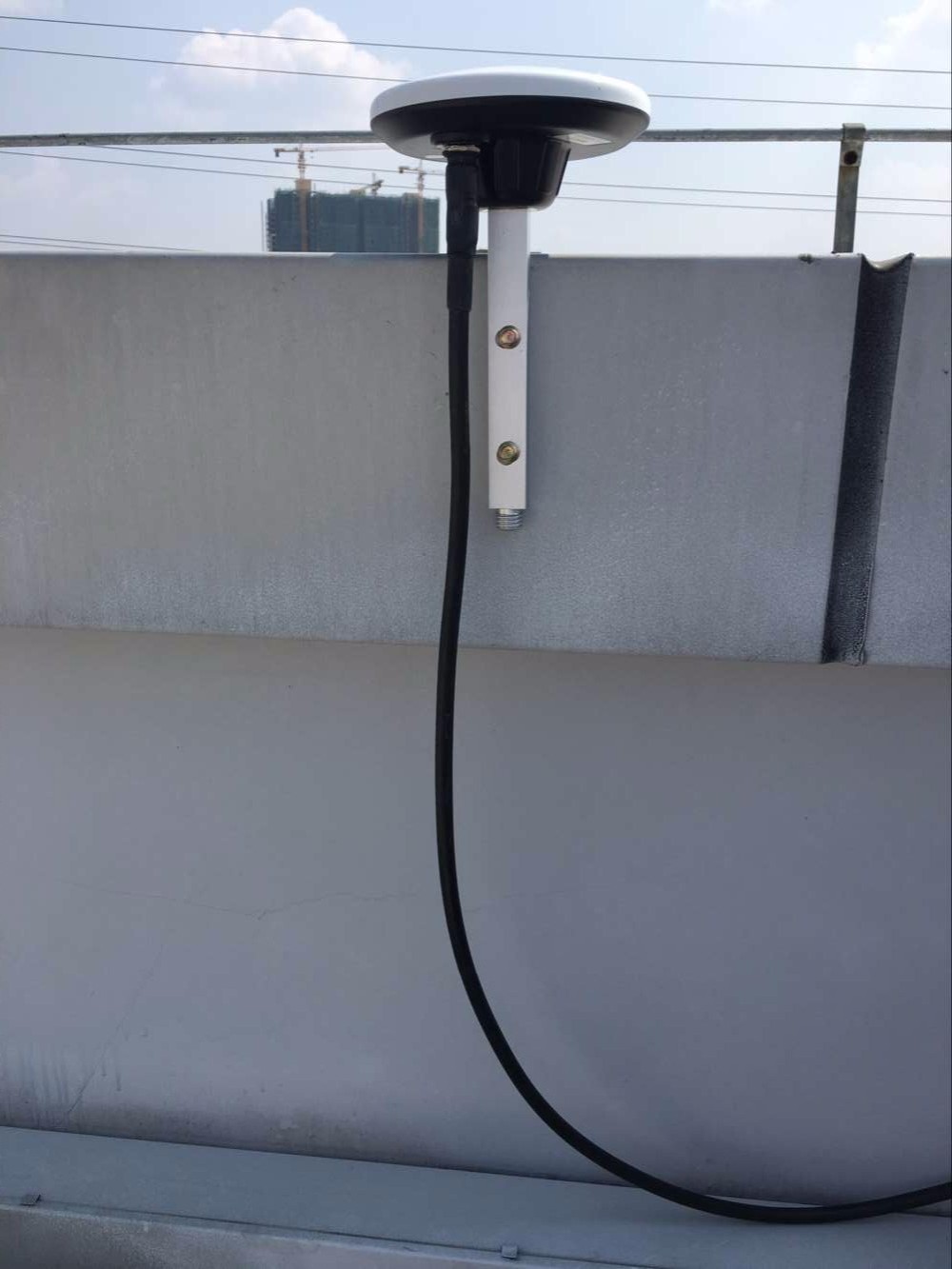

Схема установки

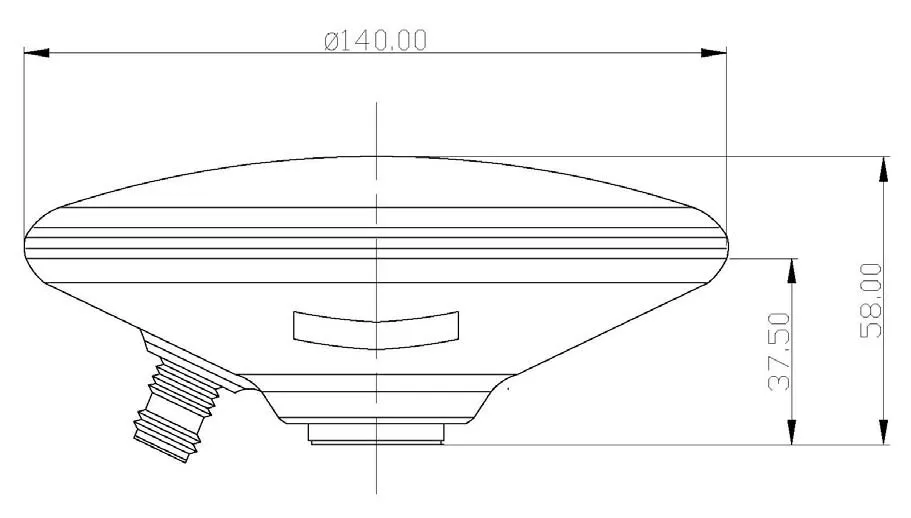

Размер:

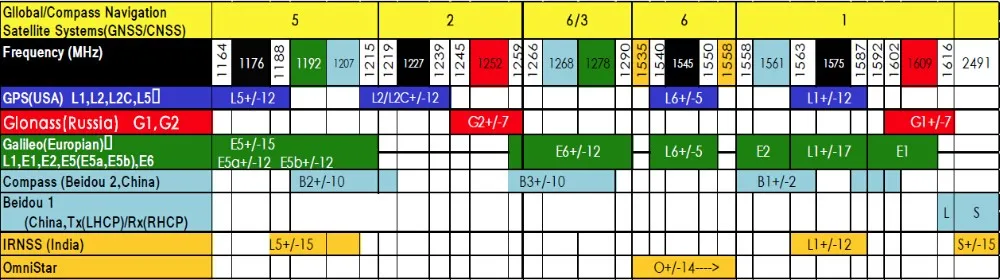

Частота в справочной таблице:
