Алюминиевая основа 25 Вт 30 40 светодиодная ПП 12 В круглая


Поделиться:

Цена:7,54 ₽ - 753,38 ₽*
Стоимость в USD (на сегодня):Узнать

Количество:

Описание и отзывы

Характеристики

banner

Алюминиевое основание 25 Вт, 30 Вт, 40 Вт, led pcb 12В Круглый 5630 Светодиодная печатная плата

Описание продукта:
ПредметТехнические параметрыСпецификация
Слоев1-22 слоя_
Мин. Ширина линии2/2milДопускаются частичные 2 мил линии
Мин. Пространство линии2/2milДопускаются частичные 2 мил линии
Минимальная ширина кольцевого кольца: vias3mil_
Минимальная ширина кольцевого кольца: компонентные отверстия7mil_
Минимальный размер отверстия (толщина доски <2 мм)4mil_
Минимальный размер отверстия (толщина доски ≥2мм)Аспект ratio≤16_
Максимальная толщина доски (односторонняя и двухсторонняя)6 мм_
Макс. толщина доски (многослойная)8 мм_
Минимальная толщина доски (односторонняя и двухсторонняя)0,2 мм_
Минимальная толщина доски (многослойная)4 слоя: 0,4 мм; 6 слоев: 0,6 мм; 8 слоев: 1 мм; 10 слоев: 1,2 мм_
Максимальный размер платы (односторонний и двусторонний)700*1200 мм_
Максимальный размер платы (многослойный)700*1200 мм_
Расстояние между линией и краем доскиКонтур: 0,2 мм V-CUT: 0,4 мм_
Припоя паяльной маски4milМежду контактов ИС
Цвет паяльной маскиБелый, черный, синий, зеленый, желтый, красный и т. д._
Легенда цветБелый, черный, желтый и т. д._
Отделка поверхностиHAL (без Pb), покрытый Ni/Au, иммерсионное серебро, Imm Ni/Au, Imm Sn, твердое золото, OSP, и т. д._
Толщина покрытия (техника: твердое золото)Тип покрытия: Ni, Min./Max толщина: 100/150 u'' Тип покрытия: Au, Min./Max толщина: 5/120 u''_
Толщина покрытия (техника: Immersion Ni/Au)Тип покрытия: Imm Ni, Min./Max толщина: 100/150 u'' Тип покрытия: Imm Au, Min./Max толщина: 2/4 u''_
Толщина покрытия (техника: золотой палец)Тип покрытия: Ni, Min./Max толщина: 120/150 u'' Тип покрытия: Au, Min./Max толщина: 5/120 u''_
Покрытие медной площадкиИзмеритель толщины медного покрытия: Min.20um/Max.25um_
Толщина меди (внутренний и внешний слой)Минимальная толщина: 1/3 унций Макс. Толщина: 6 унций_
Готовая толщина медиНаружные слои: Мин. Толщина 1 унции, Макс. Толщина 10 унций внутренние слои: мин. толщина 0,5 унции, Макс. Толщина 6 унций_
Минимальная толщина изоляционного слоя2mil_
Ширина линии/пространства: 3/3mil, 4/4mil, 4/5milМаксимальная толщина меди 0,5 унцийШирина линии не должна быть меньше требуемого значения при обеспечении пространства
Ширина линии/пространства: 4/6mil, 5/5mil, 6/5milМаксимальная толщина меди 1 унций
Ширина линии/пространства: 5/6mil, 6/6milМаксимальная толщина меди 2 унции
Ширина линии/пространства: 6/8mil, 7/8mil, 8/8milМаксимальная толщина меди 3 унции
Ширина линии/пространства: 8/10mil, 9/10mil, 10/10milМакс. толщина меди 5 унций
МатериалыFR-4; высокая Tg; Высокая CTI; без галогенов; Высокая частота (rogers, taconic, PTFE, nelcon, ISOLA, polyclad 370 HR); толстая медь
Размер отверстия толерантность±0. 03 мм
Значение позиционного допуска отверстия±0. 03 мм
Допустимая погрешность по контуру платыД≤100 мм: 0,1 мм; 200mm300mm: 0,4 мм
Готовый продукт Допуск по толщине0,2 мм
Управление сопротивлением± 10%
Дуга и изгиб≤ 0.5%

Led PCB


PCB Пропускная способность:

pcb-flow-1

При создании PCBA Пропускная способность:

PCBA Flow Chart

Больше продуктов

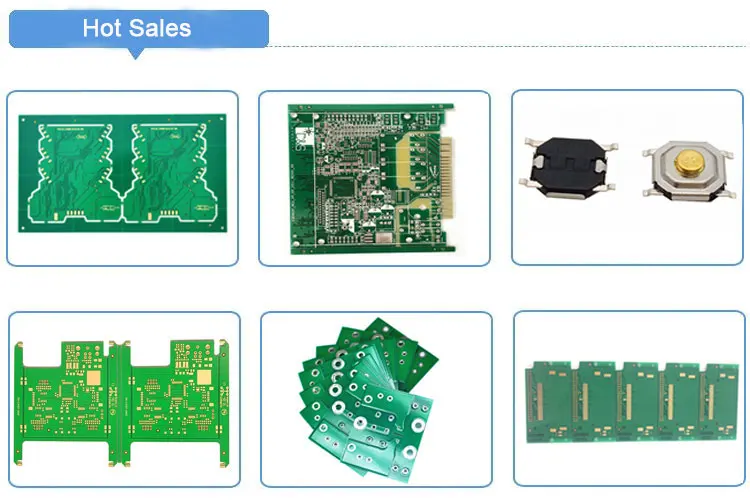

hot-sales

more-products_11

Сертификаты

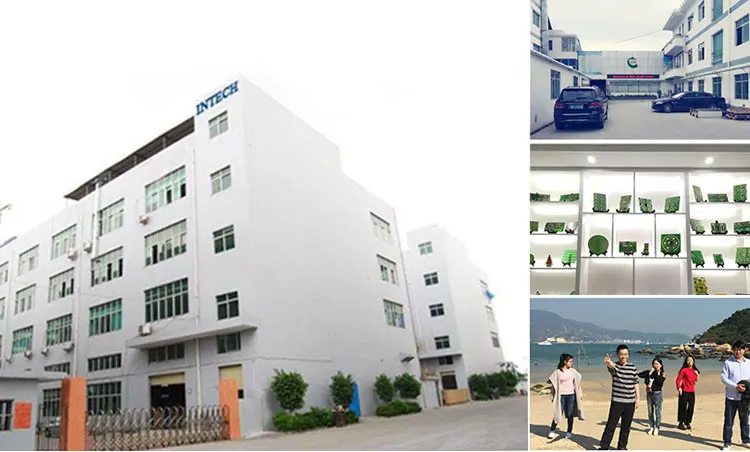

Информация о компании

Информация о компании

1) Intech Electronic Technology Co., Ltd Была обнаружена в 1999 году. Компания является сильной и профессиональной технической, с совершенной системой обеспечения качества и усовершенствованным испытательным инструментом. intech является одним из профессиональных производителей печатных плат из Шэньчжэня, Китай, который имеет две ветви Intech цепи и Intech электронные. У нас есть профессиональный дизайнер печатных плат для ваших требований к макету печатных плат. Мы разрабатываем одиночные, двойные и многослойные, жесткие, гибкие, гибкие печатные платы и PCB в сборе.

2)У нас есть UL Файл для Intech, UL unumber E358070, и с ISO9001 & TS16949 сертификатом.

3)85% наших продаж-это Зарубежные продажи и экспорт в Европу, Соединенные Штаты и Азию.

4)Большинство наших досок используются для EMS, промышленных, силовых, медицинских и других продуктов.

Мы, ИНТЕК, всегда принимаем это в качестве нашей миссии"Приоритетный клиент, эффективное обслуживание", Мы настаиваем на этом принципе управления"Развитие способствует управлению, эффективности управления". Все наши сотрудники имеют в виду"Высокое качество просите выживания, высокая технология просите развития ". Мы будем стараться достичь нашей стратегической цели: профессиональное управление, крупномасштабная промышленность, международный рынок"

-1010_01


Мы можем поддержать ваши исследования и разработки и удовлетворить ваши быстрые жизненные циклы. мы создали отделенный отдел, где эксклюзивный производственный планировщик будет следовать вашим заказам, чтобы удовлетворить требования быстрого прототипирования и быстрого поворота PCB.

pcb-line


Упаковка и доставка


OEM/ODM услуги
СлойPrototpe быстрого поворотаНизкая аудио-разъемом быстр-поворота
04 рабочих дней2 рабочих дней
14 рабочих дней2 рабочих дней
24 рабочих дней2 рабочих дней
45 рабочих дней3 рабочих дней
65 рабочих дней4 рабочих дней
87 рабочих дней5 рабочих дней
107 рабочих дней5 рабочих дней
128 рабочих дней6 рабочих дней
148 рабочих дней6 рабочих дней
168 рабочих дней6 рабочих дней
188 рабочих дней6 рабочих дней
208 рабочих дней6 рабочих дней
228 рабочих дней6 рабочих дней

Мы предоставляем услуги по настройке PCB/PCBA. Для удовлетворения всех требований заказчика к PCB/PCBA является целью сервиса Intech circuit

1. Чтобы предложить хорошее качество PCB/PCBA нашему клиенту, мы сделаем много видов тестирования для обеспечения качества перед отправкой

2. исходящий тест для проверки минимальной толщины PTH Cu, минимальной толщины поверхности Cu, данных ENIG Au, Ni данных, тестирование адгезии слоя Au, тестирование адгезии soldermask, тестирование адгезии шелкографии, тестирование теплового напряжения, твердость тестирования, твист тестирования, лук тестирования

3. Тестирование микросечения для проверки толщины отверстия, толщины поверхности меди, толщины обмотки меди, целостности отверстия, толщины пайки и стека.

4. e-тест для проверки любого открытого/короткого замыкания.

5. термостресс-тест, чтобы избежать дезаминации, кори и других.

6. Растворимость PTH, чтобы избежать любого обесцвечивания, морщин, волдырей, кори, выдувных дыр, солевых Маск, и солевых Маск, заполненных дырками-стенками неполностью.

Тестирование импеданса и т. д.

Пожалуйста, не стесняйтесь связаться с нами!

Вопросы и ответы

Q1: какие услуги вы имеете?

Intech: Мы предоставляем готовые решения, включая RD, изготовление печатных плат, SMT, окончательную сборку, тестирование и другие дополнительные услуги.

Q2: Каковы главные продукты на ваш выбор печатной/PCBA услуги?

Intech: Наши PCB/PCBA услуги в основном для промышленности, включая медицинские, автомобильные, энергетические, измерительные/Измерительные, бытовая электроника.


Q3: ИНТЕК фабрика или торговая компания?

Intech: Intech является фабрикой с PCB фабрикой, расположенной в Китае и SMT сборочных заводов как в Китае, так и в США.

Q4: можем ли мы проверяем качество во время производства?

 Intech: Да, мы открыты и прозрачны в каждом производственном процессе, ничего не скрывая. Мы приветствуем клиентов, проверяющих наш производственный процесс и проверяющих дом.

Q5: как мы можем обеспечить нашей информации не должны третьей стороны, чтобы увидеть нашего дизайна?

Intech: мы готовы подписать NDA действие местным законодательством и обещаем сохранить данные клиентов на высоком конфиденциальном уровне.

Пожалуйста, свяжитесь с нами


Если у вас есть какие-либо вопросы, мы 24 часа онлайн.
