DC-DC регулируемый Шаг повышающий преобразователь питания Модуль XL6009 заменить

Описание и отзывы

Характеристики

Описание:

XTW6009-это Высокопроизводительный Модуль с переключением тока 4A boost (BOOST). Модуль использует высокочастотную технологию переключения второго поколения XL6009E1 в качестве основного чипа, что намного больше, чем первое поколение производительности технологии LM2577. Модуль XL6009 boost отличается более низкой стоимостью и превосходной производительностью, и модуль LM2577 скоро будет устранен.

. Широкое входное напряжение 3 В ~ 32 В, лучший диапазон рабочего напряжения 5 ~ 32 В;

. Широкий Выходное напряжение: 5V ~ 35V;

. Встроенный 4А высокоэффективный MOSFET переключатель, эффективность до 94%; (LM2577 ток всего 3A)

. Высокая частота переключений 400 кГц, вы можете использовать небольшую емкость фильтра конденсатор с алюминиевой крышкой, которые могут купить очень хороших результатов, уменьшить пульсацию, меньшего размера. (Частота LM2577 составляет всего 50 кГц)

Технические параметры:

Модель Технические характеристики	XTW6009 boost модуль
Свойства модуля	Неизолированный Boost (BOOST)
Для выправления изгибов метод	Non-синхронное детектирование
Диапазон входного	3 до 32В
Диапазон мощности	5 В ~ 35 в
Входной ток	4A (максимум), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем больше ток без нагрузки.
Эффективность преобразования	<94% (чем больше давление, тем ниже эффективность) (= "больше =" "=" = "(=" больше = "=" давление = ", =" the = "lower =" the = "efficiency)=" (the = "lower =" the = "the ="
Частота переключений	400 кГц
Пульсация на выходе	50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)
Регулирование нагрузки	± 0.5%
Напряжение регулирования скорости	± 0.5%
Рабочая температура	-40 ° ~ + 85 °

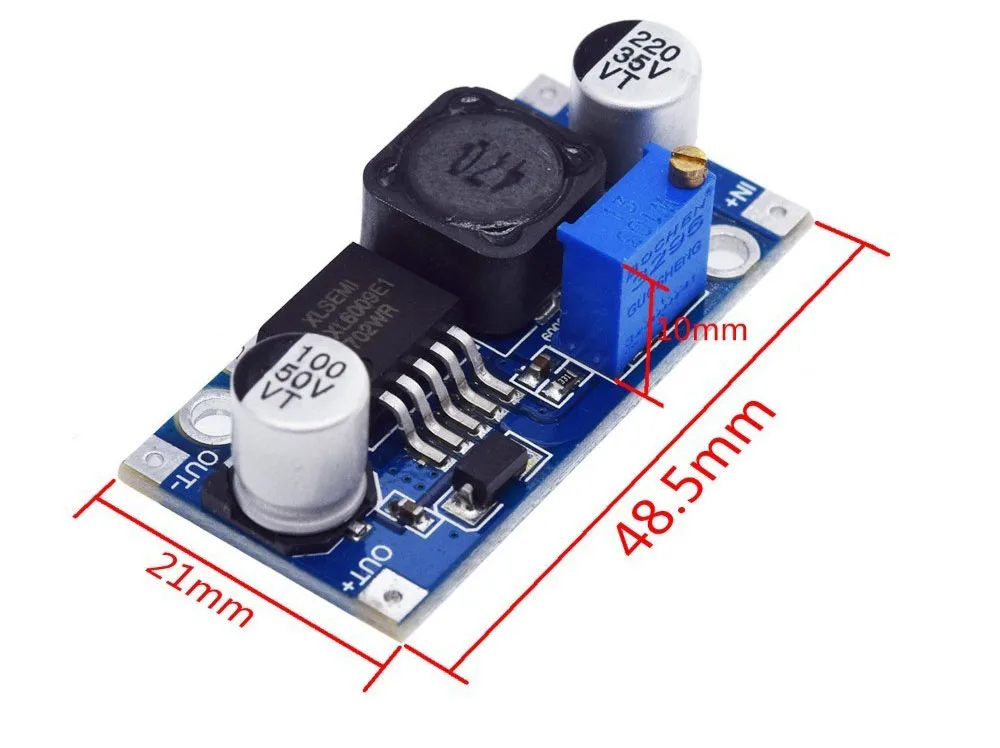

Размеры	43 мм * 21 мм * 14 мм (Д * Ш * В)

Вход + положительный вход в-вход отрицательный!

Выход + выход Положительный выход-Выход Отрицательный

Пример сравнения:

Вход 5V выход 12V 0.8A 9,6 W

Вход 7,4 В выход 12 В 1.5A 18 Вт

Вход 12V Выход 15V 2A 30W

Вход 12V Выход 16V 2A 32W

Вход 12V выход 18V 1.6A 28,8 W

Вход 12V выход 19V 1.5A 28,5 W

Вход 12V Выход 24V 1 A 24W

Вход 3V выход 12V 0.4A 4,8 W

Vin * Iin * Efficiency = Vout * Iout

Vin: входное напряжение
Иин: входной ток
Vout: выходное напряжение
Iout: выходной ток
