Интерфейс: RS232 дБ9 + mini USB илиRS232 дБ9 + mini USB +RJ45
Общие характеристики
Частотных диапазонах
EC25-E
FDD LTE: B1/B3/B5/B7/B8/B20
TDD LTE: B38/B40/B41
WCDMA: B1/B5/B8
GSM: 900/1800
EC25-V
FDD LTE: B4/B13
EC25-A
FDD LTE: B2/B4/B12
WCDMA: B2/B4/B5
EC25-AUT
FDD LTE: B1/B3/B5/B7/B28
WCDMA: B1/B5
LTE версия
3GPP E-UTRA выпуск 10
Пропускная способность
1,4/3/5/10/15/20 МГц
Антенна
DL MIMO, поддерживает rx-разнообразие
Диапазон напряжения питания
3,3 В ~ 4,3 в, 3,8 в тип.
Рабочая температура
-40 °C ~ + 85 °C
Размеры
32,0 мм×29,0 мм×2,4 мм
Пакет
LCC
Вес
Ок. 4,6 г
Управление через команды
3GPP TS27.007ИУвеличенный на команды
Особенности Драйверы USB последовательные: Windows XP, Windows Vista, Windows 7, Windows 8/8.1, Windows CE5.0/6,0/7,0, Linux 2,6 или более поздней версии, Android 2,3/4,0/4,2/4,4/5,0 Рус * Android 4,0/4,2/4,4/5,0 NDIS Windows XP, Windows Vista, Windows 7, Windows 8/8.1 Прошивка обновляется по воздуху * BT4.0/Wi-Fi * Опционально GNSS GPS/ГЛОНАСС/BeiDou/Galileo и QZSS
Технические характеристики Данных LTE LTE-FDD Макс 150 Мбит/с (DL) Макс 50 Мбит/с (UL) LTE-TDD Макс 130 Мбит/с (DL) Макс 35 Мбит/с (UL) DC-HSPA + Макс 42 Мбит/с (DL) Макс 5,76 Мбит/с (UL) UMTS Макс 384 кбит/с (дл) Макс 384 кбит/с (UL) TD-SCDMA Макс 4,2 Мбит/с (DL) Макс 2,2 Мбит/с (UL) Края Макс 236,8 кбит/с (ДЛ) Макс 236,8 кбит/с (UL) GPRS Макс 85,6 кбит/с (дл) макс 85,6 кбит/с (UL) Голос Речи кодек режимов HR, FR, EFR, AMR, AMR-WB Эхо арифметика Функцией подавления эха Снижение уровня шума ECall * Авария, аварийно-спасательных служб VoLTE Цифровой аудио и VoLTE (голос по LTE) (По желанию) Протоколы: TCP/UDP/PPP/FTP */HTTP */SMTP */MMS */NTP/ PING/DTMF */файл */CMUX */QMI
Электрические характеристики
Выходная мощность
Класс 3 (23 дБм ± 2 дБ) для LTE FDD
Класс 3 (23 дБм ± 2 дБ) для LTE TDD
Класс 3 (24 дБм + 1/-3 дБ) для TD-SCDMA
Класс 3 (24 дБм + 1/-3 дБ) для UMTS
Класс E2 (27 дБм ± 3 дБ) для EDGE 850/900 МГц
Класс E2 (26 дБм + 3/-4 дБ) для EDGE1800/1900 МГц
Класс 4 (33 дБм ± 2 дБ) для GSM 850/900 МГц
Класс 1 (30 дБм ± 2 дБ) для GSM 1800/1900 МГц

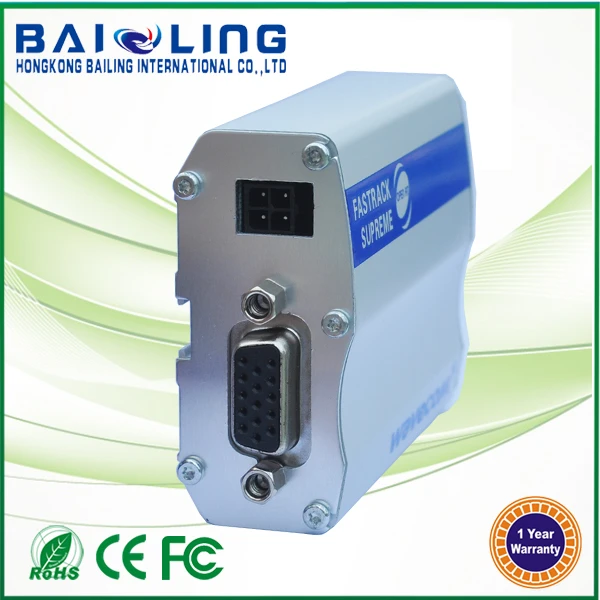

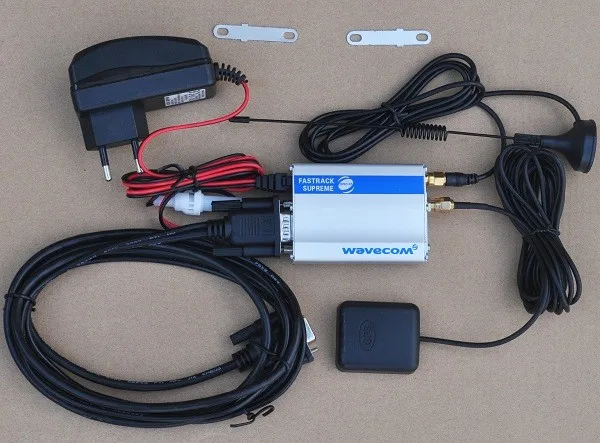

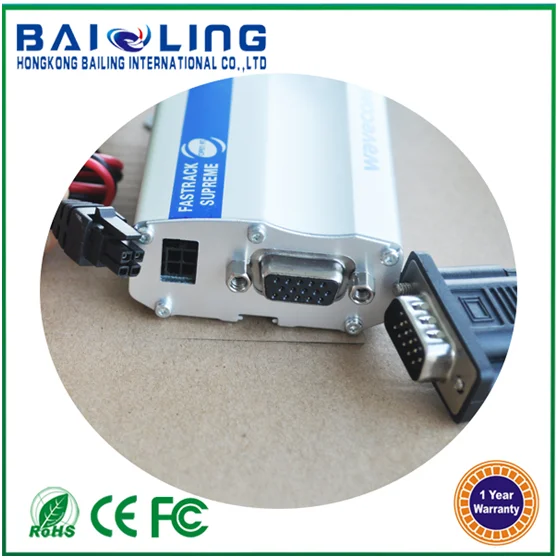

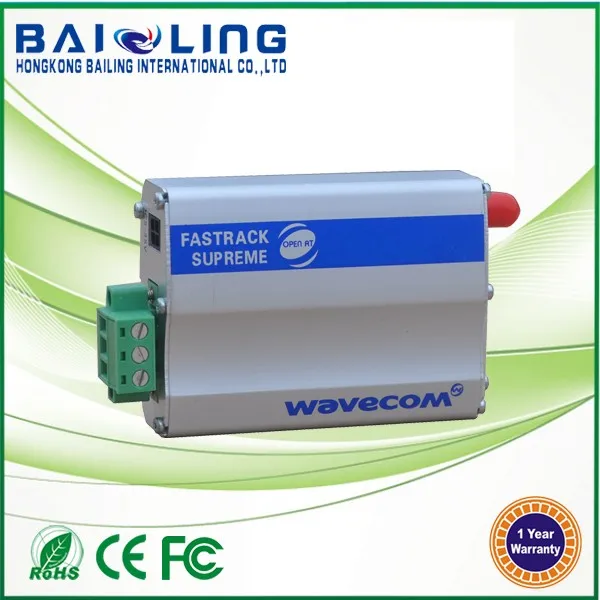

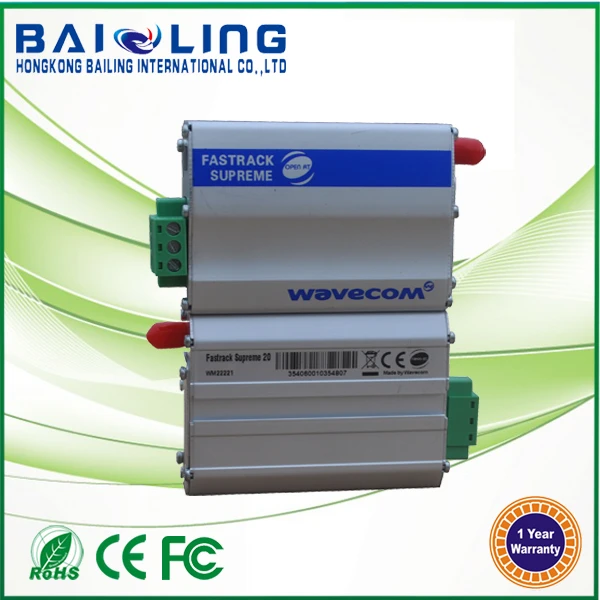

2G Q2687
Технические характеристики

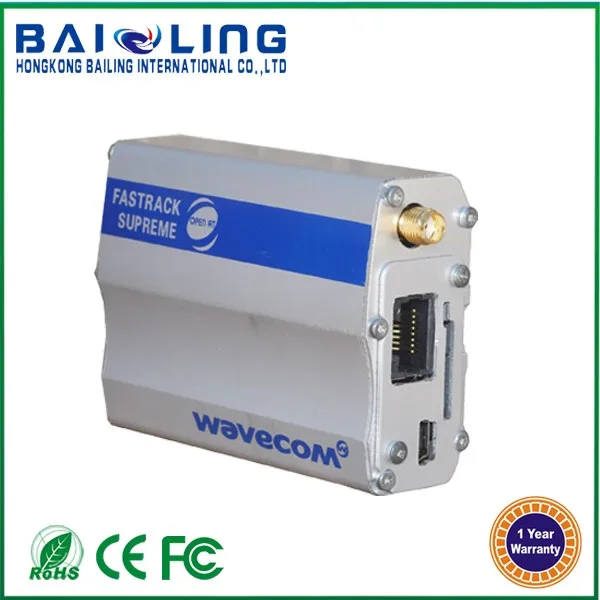

1. На основе модуля Wavecom Q2687 (с краем)
2,850/900/1800/1900 МГц
3.RS232
4. Встроенный протокол TCP/IP. GSM/GPRS
На основе 850/900/1800/1900 МГц: GSM, SMS, CSD, GPRS, EDGE FR/HR/EFR/AMR
Поставляется с Интернет подключаемым программным ключом. Ключ подключаемого к Интернету программного обеспечения состоит из компонентов TCP/UDP/FTP/HTTP/email.
• Работа GPRS класса B, мультислотовый класс 10-Поддержка CS1-CS4 схем кодирования
• Работа EDGE multislot класса 12-Поддержка MCS1-MCS9 схем кодирования
• Скорость передачи данных UMTS (WCDMA) R99-Нисходящая связь 384 кбит/с, восходящая связь 384 кбит/с
• HSDPA
· Скорость передачи данных категории 5/6-3,6 Мбит/с (пиковая скорость)
· Скорость передачи данных категории 12-1,8 Мбит/с
• Носители данных с переключением цепи-64 Кбит/с (максимум) канал связи и нисходящий канал
SL808x черты:
Введение
• Несколько (до 16) профилей данных сотовых пакетов
• Традиционная поддержка com-порта модема для команд DUN, CSD и AT (одновременно с NDIS)
• Приостановление/возобновить
• Спящий режим для максимальной мощности холостого хода
• Набор инструментов для приложения SIM с проактивными sim-командами
• Улучшенная Строка имени оператора (EONS)
• Профиль прайс-лист. Типичные профили несущей доступны в выпадающем списке в Watcher; Пользователь может выбрать профиль, а не вводить все параметры.
• Автоматическое подключение GPRS при включении
• GPRS отсоединения
• GPRS отсоединения только в том случае,
• Комбинированный GPRS / IMSI разъём; MS-инициализированный и сетевой разъём
• Мобильная активация/деактивация PDP
• Поддержка QoS профиль
• Статический и динамический ip-адрес. Сеть может присваивать фиксированный ip-адрес или динамически присваивать его с помощью DHCP (Протокол динамической конфигурации хоста).
• Поддержка PAP и CHAP
• Тип context PDP (iP4). Протокол передачи данных ip-пакета
• Сжатие Заголовка RFC1144 TCP/IP
• Взаимодействие с существующими GSM сервисами (голосовые звонки MO/MT SMS)
· В GPRS данных (класс B GPRS приостанавливает/восстанавливает процедуры)
• Поддержка аутентификации EAP-SIM и PC / SC. EAP-SIM доступна через:
· API
· На команды
· Интерфейс PC / SC
Голосовой функции режима (SL8080 / 82 / 84 только)
Поддерживает:
• Все GSM vocoder, Enhanced Full Rate (EFR), Full Rate (FR), половина
Rate (HR), и WCDMA адаптивные мультирейты (AMR) кодеры
• Вызов MO и MT
• Функцией подавления эха
• Экстренные звонки (112, 110, 911 и т. Д.)
• Уведомления о входящих вызовах
• Совместимость с TTY/TDD через подключения микрофона/динамика
С помощью аудио-интерфейс
Gps-функции (SL8080 / 82 / 84 только)
Обеспечивает:
• Автономный GPS функциональность
• GpsOneXTRA™
• A-GPS Особенности
• NMEA поддержка
Примечание: спецификации GPS являются предварительными мишенями, которые могут быть изменены
Без предварительного уведомления. Фактическая функциональность GPS зависит от прошивки
Версия и конфигурация модуля.
Выбор сети
• Процедуры выбора сети описаны в 3G 22,011, R5 (июня)
2005), 3G 23,122 (июня 2005), и 3G 43,022, R4
• RRC соединение отклоняет сообщение о перенаправлении с 3G системы на 2G
Система, согласно 25,331, R5 (июня 2004 года)
• Профиль обслуживания клиентов CPHS-как функция [Режим PLMN бит] на A
USIM / SIM, скрывающий выбор сети
• Первоначальное сканирование HPLMN через две минуты после включения
• HPLMN rescan независимо от обслуживания MCC
• Селективное отключение любого диапазона частот 2G или 3G
• Эквивалент PLMN
• Выбор сети обычно в течение 30 секунд после включения
