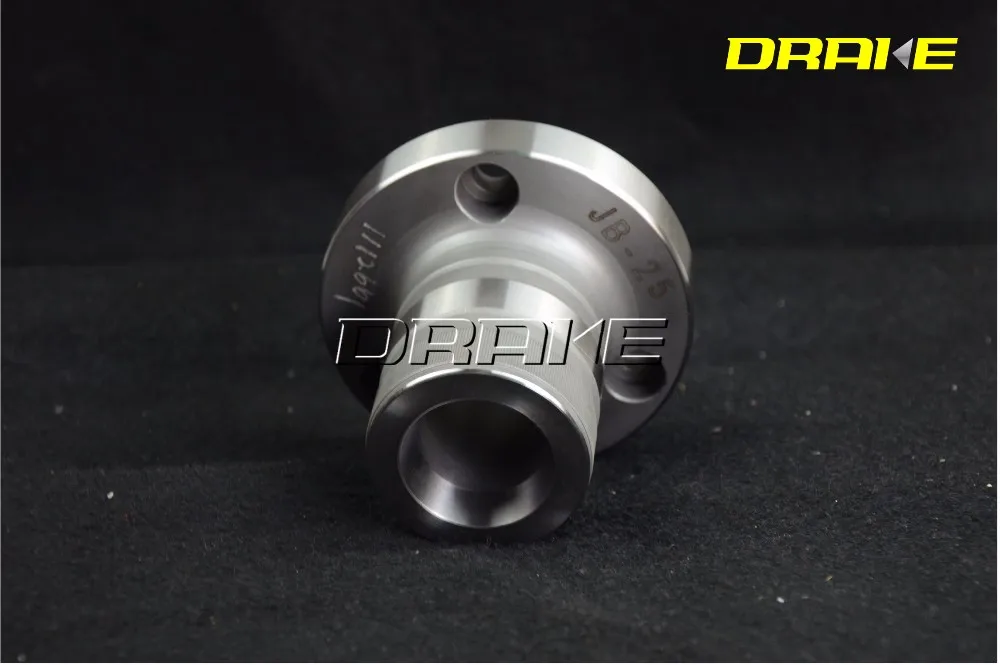

5C COLLET CHUCK CNC LATHE A2-6 PULL BACK COLLET CHUCK

Product Description







Feature of spindle collet chuck

1. Adopt heat-treatable steel to mold an integrated structure.

2. Pull to close power collet chuck, high chucking accuracy.

3. Direct mounting to spindle nose in A2 flange.

4. Accurate chuck body: 0.010mm

5. Application: NC lathe, lathe, grinding machine.





Parameters

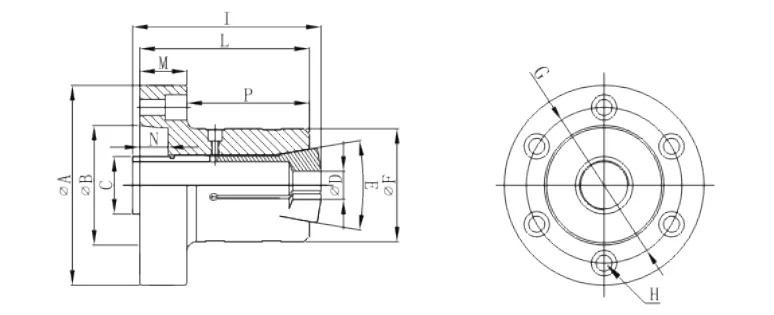

Size Parameters

TypeJB-15JB-25JB-40JB-60
Installation formStraight mouthA2-4A2-5A2-6
A80106132164
B5563.51382.563106.375
CM18*1.231.3*20M47.5*1.75M72*2
D(Max)13.525.540.562
E30°20°20°20°
F456072100
G6682.6104.8133.4
H3-M63-M83-M103-M12
I77.9100112125
L759090108
M20252525
N5151520
P55656583
Matching ColletYB-15YB-2516C20C
Maximum speed (rpm/min)6000600060005000

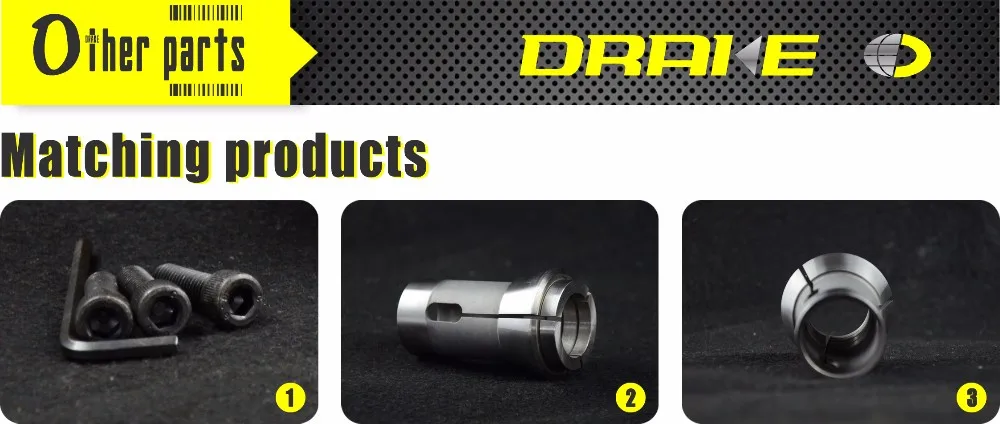

Matching products






The matching products including:

1. Connecting bolt, quick coupling, filter block

2. Collets



Certifications
