Высокий организационно-технический уровень 1500W Энергосберегающая компактная и высокая производительность bldc мотор

Настройка параметров последовательности

Пожалуйста, убедитесь, что двигатель находится под остановкой при установке параметра. То есть в панельном режиме двигатель находится в состоянии остановки или двигатель может отключаться в режиме внешнего порта,

1. В режиме ожидания нажмите "ENTER", чтобы вызвать системные параметры, нажмите "ENTER" снова, это вызовет значение параметра.

2. нажмите «+» или «-» на нужный вам номер параметра. Нажмите «SET», чтобы вернуться в режим ожидания, если нет необходимости менять значение.

3. Нажмите "ENTER", чтобы показать значение параметра. Нажмите «SET», чтобы вернуться в режим ожидания, если нет необходимости менять значение.

4. нажмите "+" или "-" на требуемое значение.

5. нажмите «ENTER», чтобы сохранить изменения, и нажмите «SET», чтобы вернуться в режим ожидания.

Примечание: в режиме настройки он вернется к интерфейсу отображения скорости, если в течение одной минуты не будет нажатия.

Режим работы

Мотор работает в двух режимах. Один из них-панельный режим, другой-контроль терминала. Двигатель работает как Настройка, дисплей показывает скорость двигателя. В режиме панели нажмите «SET» для запуска/остановки двигателя, нажмите «+» или «-» для ускорения или замедления скорости, нажмите «& larr; ∣: введите «чтобы застраховать и узнать скорость бега.

Защищать режим

В то время как двигатель работает ненормально, дисплей показывает ERR×

(1) Err-01: стойло

(2) Err-02: перегрузки по току

(3) Err-04: неисправность зала

(4) Err-08: входное напряжение

(5) Err-10: Входное перенапряжение

(6) Err-20: Температурная сигнализация

(7) Err-40: пиковый ток

(8) Err-80: модуль питания Температурная сигнализация

Система использования

Подключение к проводам двигателя и драйвера (провода обмотки двигателя, датчик холла и источник питания) строго по запросу. Он не может достичь CW и CCW путем изменения подключения проводов, как асинхронный двигатель. Двигатель будет работать ненормально с неправильным соединением проводов, как бесщеточный мотор будет сильно встряхнуть или нагреваться быстро (температура будет до 80 градусов в секундах до 2 мин.), и повредит двигатель и драйвер.

Пожалуйста, запустите двигатель во время подключения источника питания, проводов Холла и привода питания. Сначала установите потенциометр к минимуму, нажмите пусковой переключатель, увеличьте потенциометр двигателя немного, мотор должен работать. Если двигатель не работает или не трясется, возможно, сделали неправильное соединение проводов, пожалуйста, проверьте провода бесщеточного двигателя, пока двигатель не работает нормально.

Режим связи

Эта коммуникационная модель используется стандартный модно-автобусный протокол, реализует национальные стандарты GB/T 19582,1-2008. Она использует RS485 двухпроводная последовательного соединения коммуникации, физический интерфейс включает в себя два 3,81 мм шаг 3 core Феникс терминалы, последовательного соединения-это очень удобно. Режим передачи RTU, режим тестирования CRC, CRC Пуск слова FFFFH. Режим данных 8 бит асинхронный последовательный порт, 2 стоп-бит, без недействителен, поддерживает несколько коммуникационные ставки (смотрите таблицу параметров)

Функция поддержки параметров: 03 ч для многократного чтения регистра, 06 ч для однократного записи регистра

Сайт:

00: адрес передачи

1-250: адрес пользователя

Связь провода соединения

RS-485 взаимное общение может выполняться с помощью RJ45 Кабельный разъем

В RJ45 контактные разъемы определяется следующим образом:

Pin-код	Функция
8	GND
6	А
3	B

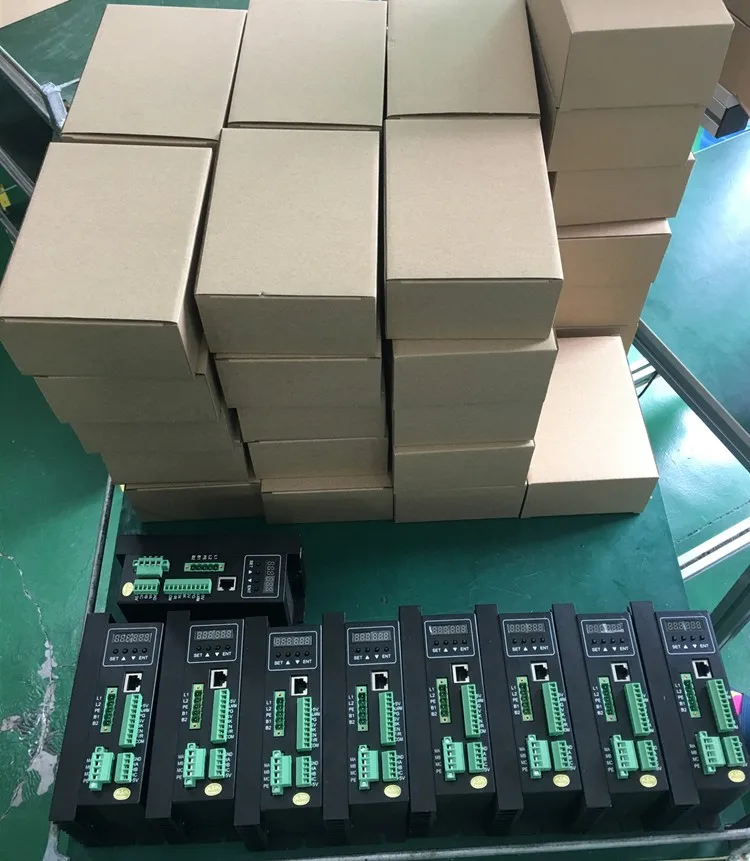

Упаковка & Доставка
