1 МГц-400 МГц ad9833 модуль новая версия скорость квадратный функция генератор сигналов
Хит продаж
Этот AD9833 модуль-это усовершенствованная версия предыдущей версии, достижения более высокую точность. В то же время чип обеспечивает прямой выход и низкопроходный фильтрованный выход, так что квадратная волна и треугольная волна могут быть выходными без фильтрации
Характеристика
1, цифровая Программируемая частота и фаза
2. Когда напряжение питания 3 в, потребляемая мощность составляет 12,65 МВт
3. Диапазон выходных частот: от 0 до 12,5 МГц
4, 28-бит (0,1 Гц при 25 МГц часы справки)
5, Синусоидальная волна/Треугольная волна/выход квадратной волны
6, 2,3 В до 5,5 в источник питания
7, без внешних компонентов
8, трехпроводной SPI интерфейс
9, расширенный диапазон температур: от-40 °C до + 105 °C
10, варианты отключения питания
11, 10-контактный MSOP посылка
Приложений
1. Частота стимуляции/Генерация сигналов
2. измерение потока и воздушного потока
3. Применение датчика: приближение, обнаружение движения и дефектов
4, потеря линии/затухание
5. Тестирование и медицинское оборудование
6. Генератор сканирования/часов
7. Рефлектометрия временной области (TDR) приложения

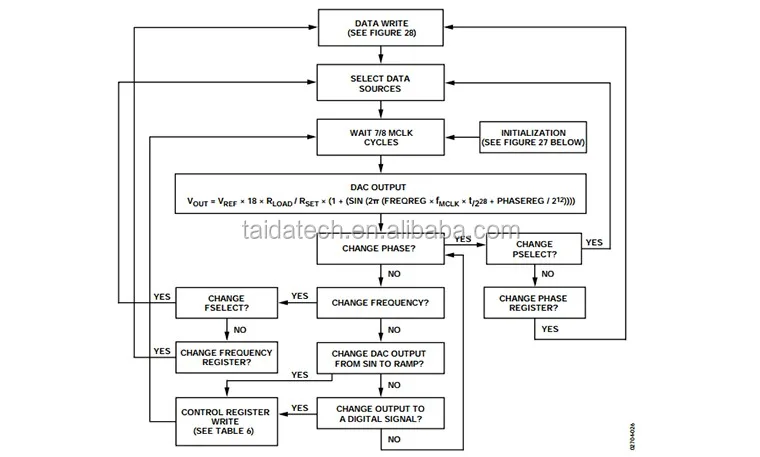

AD9833 инициализации и работать блок-схема
