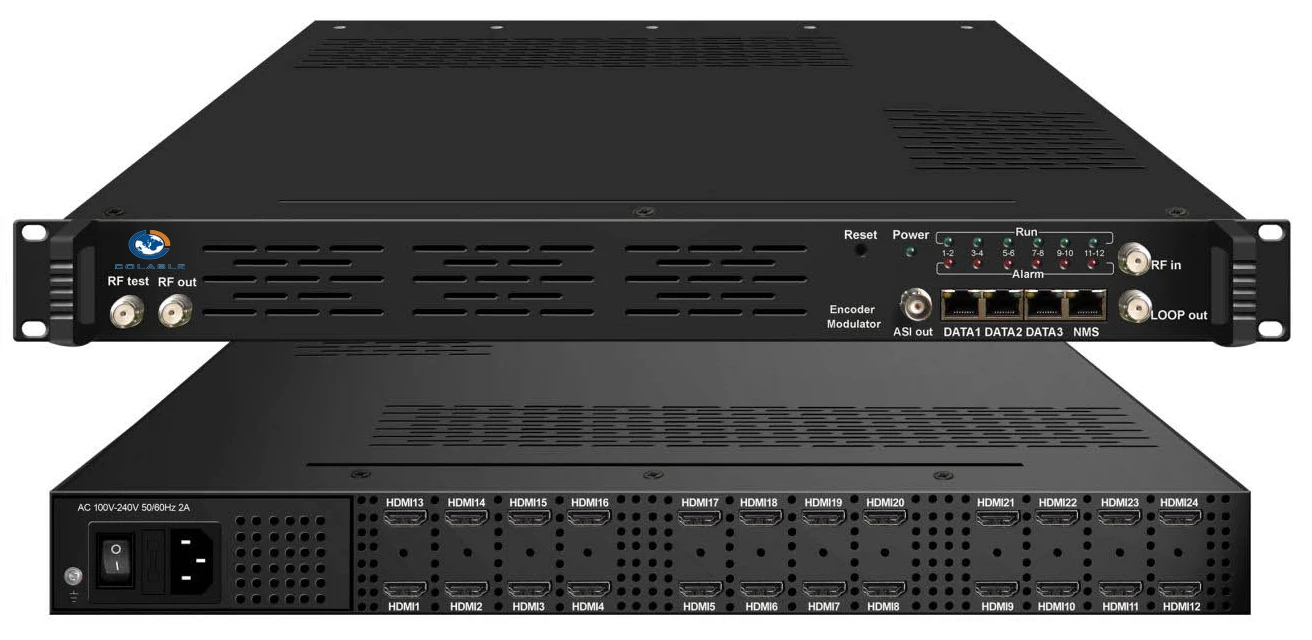

24 В 1 кабельное телевидение dvb-c QAM модулятор с мультиплексор скремблер

Входной сигнал

8/12/16/20/24 HD входы для опции

1 DVB-C(ATSC опционально) тюнер для re-mux, F типа интерфейса

512 IP вход через UDP и RTP, DATA1, RJ45-DVB-C RF out

256 IP вход через UDP и RTP, DATA1, RJ45-DVB-T/ATSC RF out

192 IP вход через UDP и RTP, DATA1, RJ45-ISDB RF out

Видео

Разрешение

Входной сигнал

1920 × 1080_60P, 1920 × 1080_60i,

1920 × 1080_50P, 1920 × 1080_50i,

1280 × 720_60P, 1280 × 720_50P,

720 × 576_50i,720 × 480_60i,

Выход

1920 × 1080_30P, 1920 × 1080_25P,

1280 × 720_30P, 1280 × 720_25P,

720 × 576_25P,720 × 480_30P,

Кодирование

MPEG-4 AVC/H.264

Скоростью передачи данных)

1 Мбит/с ~ 13 Мбит/с каждый канал

Управление скоростью

CBR/VBR

GOP структура

IP…P (P Регулировка кадра, без B кадра)

Аудио

Кодирование

MPEG-1 слой 2

Частота дискретизации

48 кГц

Разрешение

24 бит

Усиление звука

0-255 регулируемая

Скоростью передачи данных)

64 Кбит/с, 128 кбит/с, 192 кбит/с, 224 кбит/с, 256 кбит/с, 320 кбит/с, 384 кбит/с

Мультиплексирования

Максимальная PID

Remapping

180 входной канал

Функция

PID remapping (автоматически или вручную)

Точный шины для легкового автомобиля регулировки

Автоматически генерировать таблицу PSI/ SI

Карабкаться

Максимальная симулкрипт CA

4

Стандарт

ETR289, ETSI 101197, ETSI 103197

Соединение

Местные/Удаленное подключение

Модуляции

DVB-C

QAM канала

16 выходов несущих устройств (максимальная пропускная способность 192 МГц)

Стандарт

EN300 429/ITU-T J.83A/B

Дополнительная информация

≥ 40db

Частота РФ

50 ~ 960 МГц, 1 кГц шаг

RF уровень выходного напряжения

-20 ~ + 10 дБм (87 ~ 117 дБ & микро; В), 0,1 дБ шаг

Символ скорости

5,0 Msps ~ 7,0 Msps, 1ksps шаговый

J.83A

J.83B

Созвездие

16/32/64/128/256QAM

64/256 QAM

Пропускная способность

8 м

6 м

DVB-T

Стандарт

EN300744

БПФ режим

2K,4K, 8K

Пропускная способность

6 м, 7 м, 8 м

Созвездие

QPSK, 16QAM, 64QAM

Защитного Интервала

1/4, 1/8, 1/16, 1/32

ТЭК

1/2, 2/3, 3/4, 5/6, 7/8

Дополнительная информация

≥ 42 дБ

Частота РФ

50 ~ 960 МГц, 1 кГц шаг

RF выход

8 выходов несущих устройств (максимальная пропускная способность 192 МГц)

RF уровень выходного напряжения

-20 ~ + 10 дБм (87 ~ 117 дБ & микро; В), 0,1 дБ шаг

Потоковый вывод данных

1 выход ASI как зеркало одного из радиочастотных выходных несущих

16 MPTS выход по UDP и RTP/RTSP как зеркало 16 DVB-C несущих,

8 MPTS выход через UDP и RTP/RTSP как зеркало 8 DVB-T/ATSC несущих (опционально)

6 MPTS выход по UDP и RTP/RTSP как зеркало 6 ISDB-T несущих (опционально)

1*1000 м base-t Ethernet интерфейс
