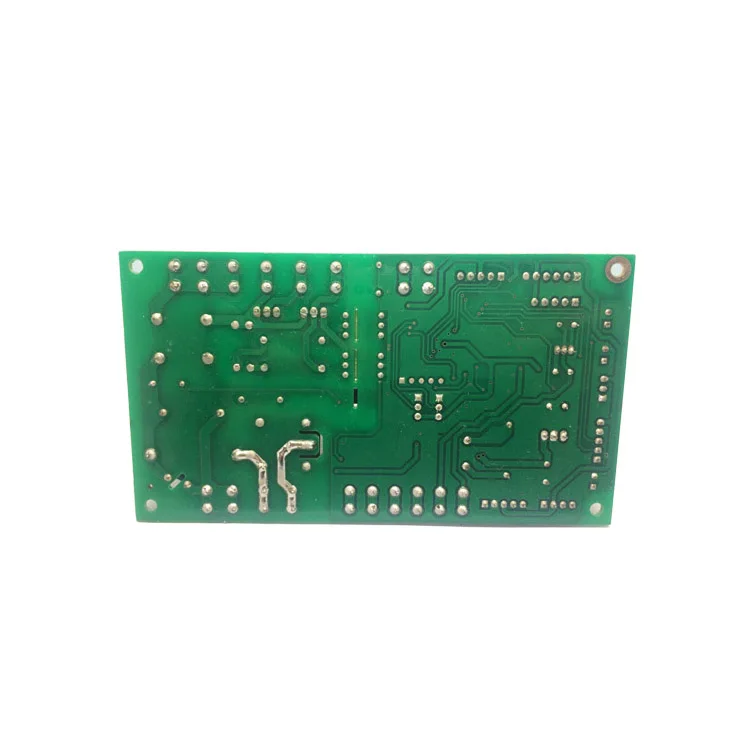

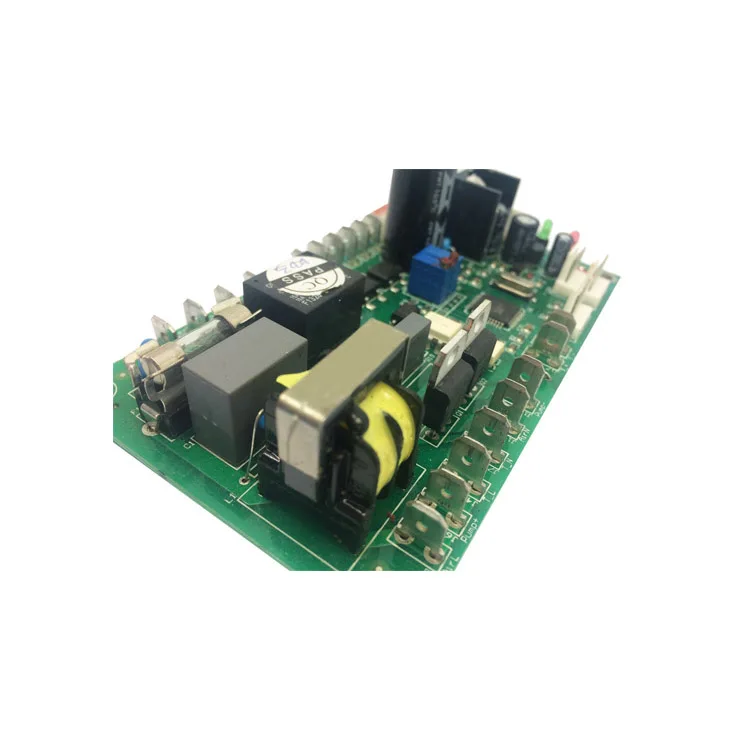

Монтажные платы crt для телевизора материнская плата сборка печатных плат

FIles

Gerber, Protel, PowerПечатная платаАвтоCad, Cam350 и т. Д.

Материал

FR-4, Hi-Tg FR-4, бессвинцовые материалы (RoHS совместимый) , CEM-3, CEM-1, алюминий, высокочастотный материал (Rogers, тефлон, Taconic)

Номер слоя.

1 - 30 слоев

Толщина платы

0,0075 "(0,2 мм)-0,125" (3,2 мм)

Допуск по толщине

± 10%

Толщина меди

0.5 унций-5 унций

Управление сопротивлением

± 10%

Коробление

0.075%-1.5%

Отслаиваемый

0,012 "(0,3 мм)-0,02" (0,5 мм)

Минимальная ширина трассировки (а)

0,005 "(0,125 мм)

Минимальная ширина пространства (b)

0,005 "(0,125 мм)

Минимальное расстояние пояска металлизации

0.005 "(0,125 мм)

Шаг SMD (a)

0,012 "(0,3 мм)

Печатная плата с зеленой паяльной маской и LF-FREE поверхностной отделки шаг BGA (b)

0,027 "(0,675 мм)

Regesiter torlerance

0,05 мм

Минимальная дамба паяльной маски (a)

0,005 "(0,125 мм)

Зазор паяльной маски (b)

0,005 "(0,125 мм)

Минимальное расстояние между прокладками SMT (c)

0,004 "(0,1 мм)

Толщина паяльной маски

0,0007 "(0,018 мм)

Размер отверстия

0,01 "(0,25 мм) -- 0,257" (6,5 мм)

Размер отверстия Tol (+/-)

± 0,003 "(± 0,0762 мм)

Соотношение сторон

6:01

Отверстие регистрации

0,004 "(0,1 мм)

Горячее лужение

2.5um

Бессвинцовое выравнивание припоя горячим воздухом

2.5um

Иммерсионное золочение

Никель 3-7um Au:1-3u''

OSP

0,2-0.5um

Контур панели Tol (+/-)

± 0,004 ''(± 0,1 мм)

Станок для снятия фасок

30 ° 45 °
