Инвертор немодулированного синусоидального сигнала низкочастотный 24 В 48 постоянного тока 120 Вт 6 кВт гибридный солнечный инвертор с двойным разрезом фазы 220 240 в
- Категории: Solar Inverter >>>
- Поставщик: Guangdong,Xindun,Power,Technology,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики

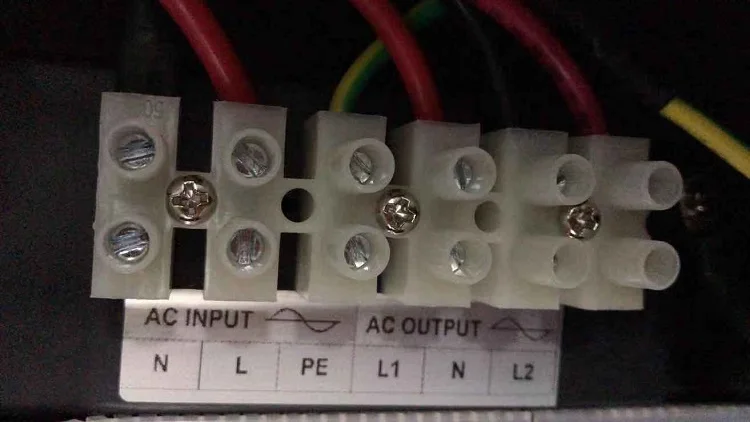

На изображении выше показан выходной порт сплит-фазного инвертора.
Для получения дополнительной информации о Гибридный солнечный инвертор Сплит фазы, то, пожалуйста, свяжитесь с синдун.
Описание продукта:
Характеристика

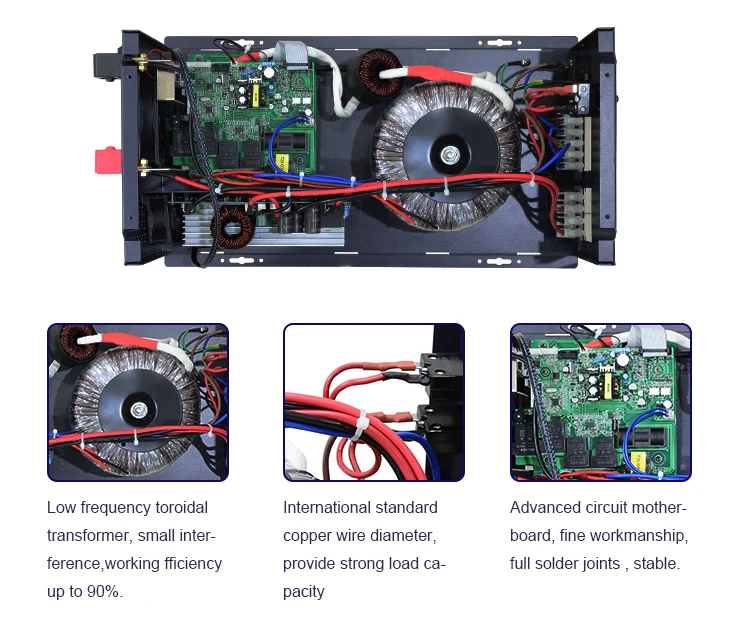

- Солнечный инвертор однофазный пониженного частоты тороидальный трансформатор для повышения эффективности, инвертор с чистым синусом на выходе;

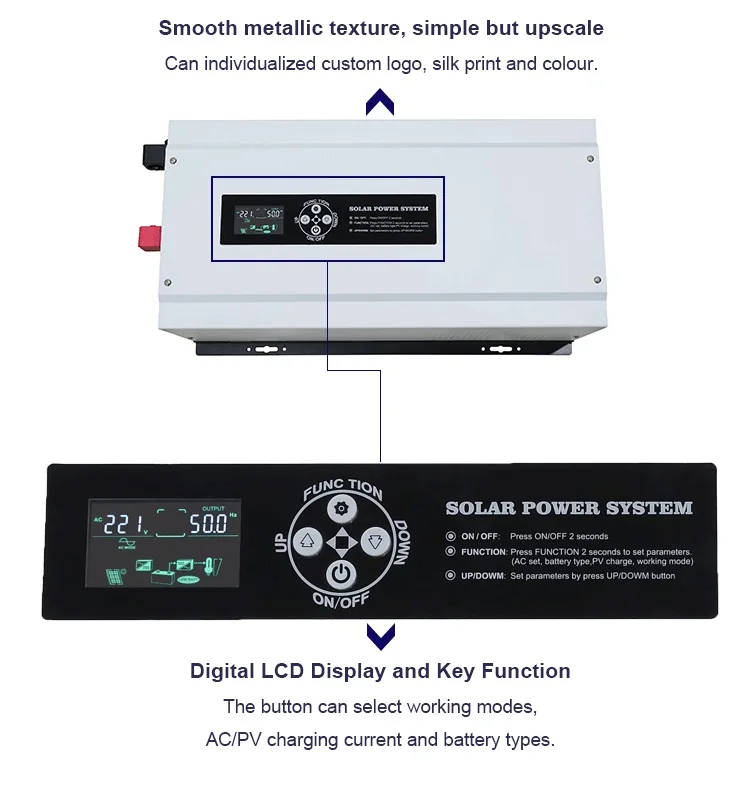

- Встроенный ЖК-дисплей; Запуск одной кнопкой с внешним экраном (опционально);
- Специальный чип DCP; Стабильная и Высокоскоростная работа;
- ЖК-дисплей, легко контролировать состояние работы в режиме реального времени;
- Переменный ток зарядки 0-30 А; Конфигурация емкости аккумулятора более гибкая;
- Три типа режимов работы: AC first, DC first, энергосберегающий режим;
- AVR выход, универсальная функция автоматической защиты;
- Адаптивная функция частоты, адаптируется к различным сетевым средам.
Подробная информация о продукте
Параметры
| Спецификация | |||||||||
| Модель: DP-T | 10212/24/48 | 15212/24/48 | 20212/24/48 | 30224/48 | 40224/48 | 50248 | 60248 | 70248 | |
| Номинальная мощность | 1000W | 1500W | 2000W | 3000W | 4000W | 5000W | 6000W | 7000W | |
| Пиковая мощность (20 мс) | 3000VA | 4500VA | 6000VA | 9000VA | 12000VA | 15000VA | 18000VA | 21000VA | |
| Пусковой двигатель | 1HP | 1.5HP | 2HP | 3HP | 3HP | 4HP | 4HP | 5HP | |
| Напряжение батареи | 12/24/48VDC | 24/48VDC | 24/48VDC | 48VDC | |||||
| Размер (Д * Ш * хмм) | 555*297*184 | 615*315*209 | |||||||
| Размер упаковки (Д * Ш * хмм) | 620*345*255 | 680*365*280 | |||||||
| Вес нетто (кг) | 12 | 13 | 15,5 | 18 | 23 | 24,5 | 26 | 27,5 | |
| Г. Ш. (кг) (картонная упаковка) | 14 | 15 | 17,5 | 20 | 25,5 | 27 | 28,5 | 30 | |
| Способ установки | Настенный | ||||||||
| Параметр | |||||||||
| Входной сигнал | Диапазон входного напряжения постоянного тока | 10.5-15VDC (одиночное напряжение батареи) | |||||||
| Диапазон входного напряжения переменного тока | 85VAC ~ 138VAC(110VAC) / 95VAC ~ 148VAC(120VAC) / 170VAC ~ 275VAC(220VAC) / 180VAC ~ 285VAC(230VAC) / 190VAC ~ 295VAC(240VAC) | ||||||||
| Вход переменного тока Частотный диапазон | 45 Гц ~ 55 Гц (50 Гц) / 55 Гц ~ 65 Гц (60 Гц) | ||||||||
| Макс переменного тока зарядный ток никель-металл | 0 ~ 30A (в зависимости от модели) | ||||||||
| AC метод зарядки | Трехступенчатая (постоянный ток, постоянное напряжение, плавающая зарядка) | ||||||||
| Выход | Эффективность (режим батареи) | ≥ 85% | |||||||
| Выходное напряжение (режим батареи) | 110VAC ± 2% / 120VAC ± 2% / 220VAC ± 2% / 230VAC ± 2% / 240VAC ± 2% | ||||||||
| Выходная частота (режим батареи) | 50/60Hz ± 1% | ||||||||
| Выходная волна (режим батареи) | Инвертор с чистым синусом | ||||||||
| Эффективность (режим переменного тока) | > 99% | ||||||||
| Выходное напряжение (режим переменного тока) | 110VAC ± 10% / 120VAC ± 10% / 220VAC ± 10% / 230VAC ± 10% / 240VAC ± 10% | ||||||||
| Выходная частота (режим переменного тока) | Отслеживания автоматически | ||||||||
| Выходной сигнал искажения (Режим работы от батареи) |
≤ 3% (линейная нагрузка) | ||||||||
| Без потери нагрузки (режим батареи) | ≤ 0.8% Номинальная мощность | ||||||||
| Без потери нагрузки (режим переменного тока) | ≤ 2% Номинальная мощность (зарядное устройство не работает в режиме переменного тока) | ||||||||
| Без потери нагрузки (энергосберегающий режим) | ≤ 10 Вт | ||||||||
| Тип батареи | VRLA батареи | Напряжение зарядки: 14 в; Напряжение поплавка: 13,8 В (система 12 В; Система 24 В x2; Система 48 В x4) | |||||||
| Батареи Настройка |
Параметры зарядки и разрядки различных типов аккумуляторов могут быть настроены в соответствии с требованиями пользователя |
||||||||
| Защита | От недостаточного напряжения сигнала тревоги | Заводским настройкам по умолчанию: 11 вольт постоянного тока (12V система; 24V система x2; 48V система x4) | |||||||
| От недостаточного напряжения Защита | Заводским настройкам по умолчанию: 10,5 вольт постоянного тока (12V система; 24V система x2; 48V система x4) | ||||||||
| Избыточное напряжение батареи сигнализации | Заводским настройкам по умолчанию: 15 вольт постоянного тока (12V система; 24V система x2; 48V система x4) | ||||||||
| Батарея Защита от перенапряжения | Заводским настройкам по умолчанию: 17 вольт постоянного тока (12V система; 24V система x2; 48V система x4) | ||||||||
| Избыточное напряжение батареи восстановления напряжения | Заводским настройкам по умолчанию: 14,5 вольт постоянного тока (12V система; 24V система x2; 48V система x4) | ||||||||
| Питания от перегрузки защиты | Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока) | ||||||||
| Защита от короткого замыкания на выходе инвертора | Автоматическая защита (режим батареи), автоматический выключатель или страхование (режим переменного тока) | ||||||||
| Защита от высоких температур | > 90 °C (выключенный выход) | ||||||||
| Сигнализация | А | Нормальное рабочее состояние, зуммер не имеет сигнала тревоги | |||||||
| B | Звуковой сигнал 4 раза в секунду при отказе батареи, аномалии напряжения, защите от перегрузки | ||||||||
| C | Когда машина включена в первый раз, зуммер подскажет 5, когда машина нормальная | ||||||||
| Внутренний блок управления установкой на солнечной батарее (По желанию) |
Режим зарядки | ШИМ или со слежением за максимальной точкой мощности | |||||||
| Зарядный ток никель-металл | 10A ~ 60A (ШИМ или MPPT) | 10A ~ 60A (ШИМ) / 10A ~ 100A(MPPT) | |||||||
| PV Диапазон входного напряжения | PWM: 15V-44 вольт постоянного тока (12V система); 30-44 (24V система); 60V-88V(48V система) Слежением за максимальной точкой мощности: 15V-120V(12V); 30V-120V(24V система); 60V-120V(48V система) |
||||||||
| Максимальное входное напряжение PV (Voc) (При самой низкой температуре) |
ШИМ: 50 в (система 12 В/24 В); 100 В (система 48 В) MPPT: 150 в (12 В/24 В/48 В система) |
||||||||
| PV массив Максимальная мощность |
12V система: 140 Вт (10A)/280 Вт (20A)/420 Вт (30A)/560 Вт (40A)/ 700 Вт (50A)/840 Вт (60A)/1120 Вт (80A)/1400 Вт (100A); 1400 Вт (50A)/1680 Вт (60A)/2240 Вт (80A)/2800 Вт (100A); 2800 Вт (50A)/3360 Вт (60A)/4480 Вт (80A)/5600 Вт (100A) |
||||||||
| В режиме ожидания потери | ≤ 3 Вт | ||||||||
| Максимальная эффективность преобразования | > 95% | ||||||||
| Режим работы | Батарея первая/AC первая/энергосберегающий режим | ||||||||
| Transfer Time | ≤ 4 мс | ||||||||
| Дисплей | ЖК-дисплей (Внешний ЖК-дисплей (опционально) | ||||||||
| Термическим способом | Вентилятор охлаждения в интеллектуальном управлении | ||||||||

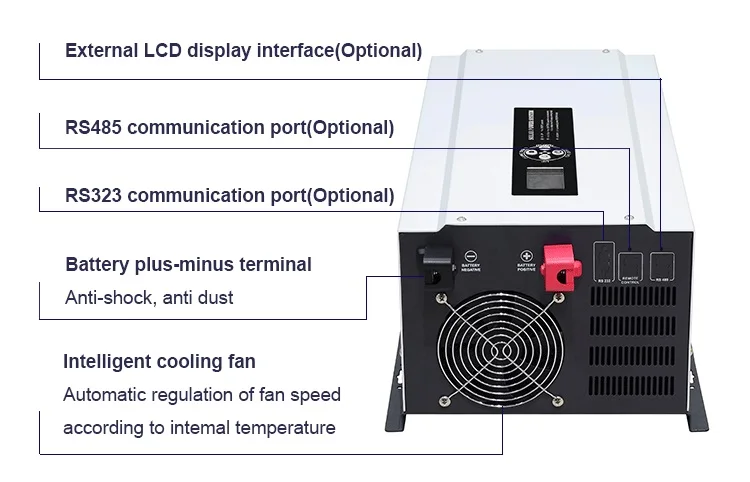

| Связь (опционально) | RS485/APP (мониторинг WIFI или мониторинг GPRS) | ||||||||
| Окружающая среда | Рабочая температура | -10 ℃ ~ 40 ℃ | |||||||
| Температура хранения | -15 ℃ ~ 60 ℃ | ||||||||
| Уровень шума | ≤ 55dB | ||||||||
| Высота | 2000 м (более чем деринг) | ||||||||
| Влажность | 0% ~ 95%, без конденсации | ||||||||
| Примечание: Все спецификации подлежат зарядке без предварительного уведомления | |||||||||

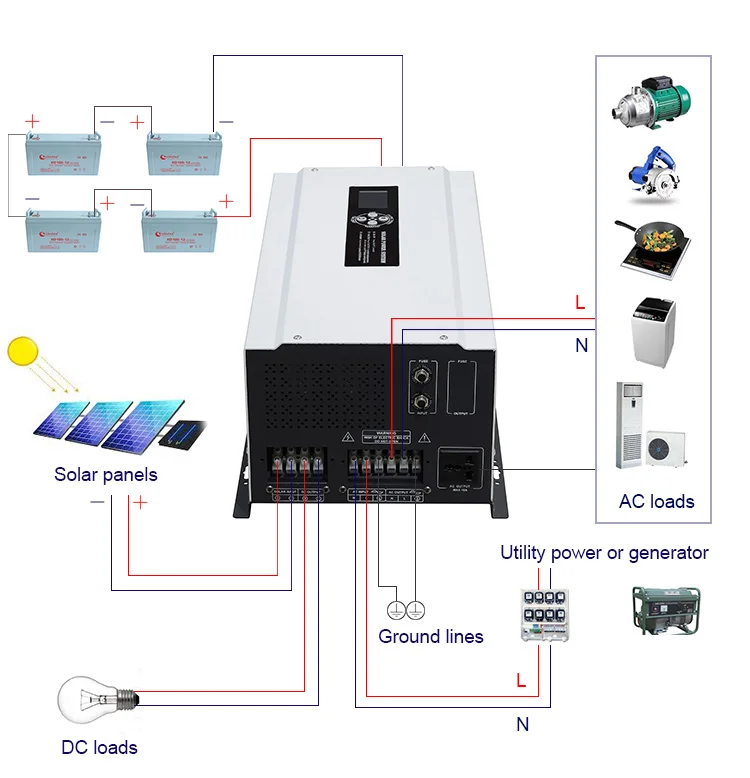

Схема подключения
1. Количество и емкость батареи должны быть настроены в соответствии с номинальным напряжением системы солнечной энергии или инвертора;
2. Мы предлагаем 3 дополнительных режима работы (время передачи ≤ 4 мс):
01 режим приоритета сетки:Когда сетка и батарея подключены к инвертору, сетка будет поставлять питание к нагрузкам непосредственно после стабилизации напряжения и зарядки батарей через инвертор. Когда сетка отключена, батарея будет автоматически продолжать поставлять питание через инвертор.
02 энергосберегающий режим:Если мощность подключенных AC нагрузок ниже 5% от номинальной мощности инвертора, не будет выхода от инвертора. Работает только чип инвертора. Потребляемая мощность инвертора составляет всего 1 ~ 6 Вт. ЖК-дисплей показывает выходное напряжение 0. Если мощность подключенных нагрузок превышает 5%, в течение 5S инвертор автоматически преобразует постоянный ток в переменный ток для питания для нагрузок. ЖК-дисплей показывает выходное напряжение.
03 режим приоритета батареи:Когда сетка и батарея подключены к инвертору, батарея будет поставлять питание к нагрузкам в первую очередь. Когда емкость аккумулятора недостаточно, сетка будет продолжать автоматически поставлять питание.

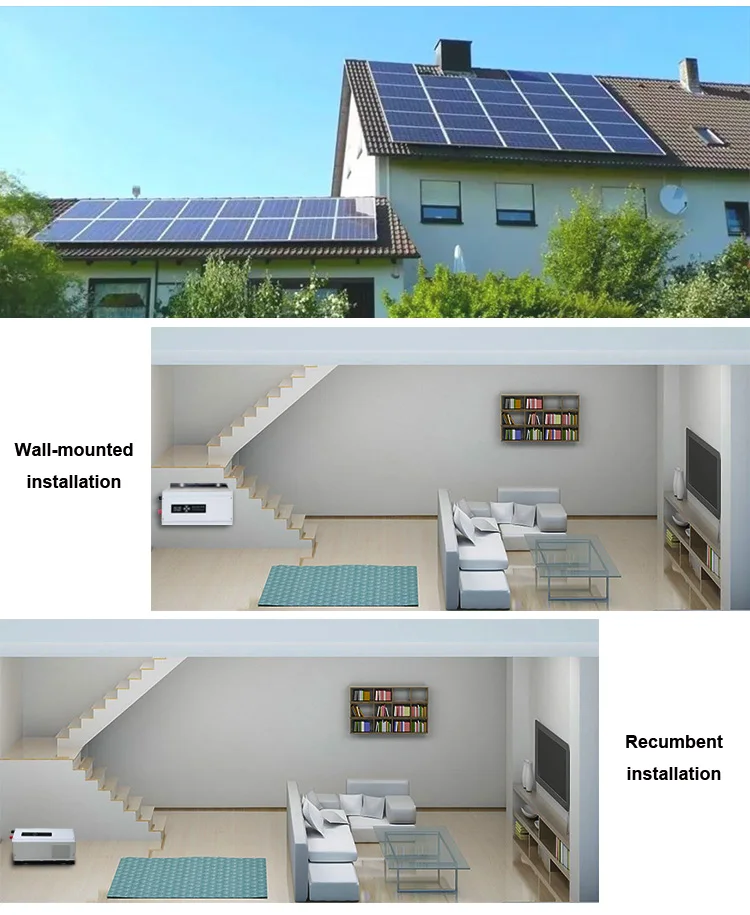

Применение
Упаковка & Доставка
Пакет
Картонная коробка для упаковки или деревянная коробка рекомендуется для образцов для защиты при транспортировке.
Доставка
1. Fedex/ DHL/ TNT/ UPS для образцов, от двери до двери.
2. По воздуху или по морю для партии товаров, для CFL, воздушный порт/порт получения.
3. Клиенты, указывающие экспедиторов или оборотных транспортных средств.
4. Срок поставки: 7 дней для образцов; От 10 до 25 дней для партии товаров.
