Клей крепление U. FL IPEX Разъем высокого усиления active Внутренняя антенна gps Встроенный активный pcb

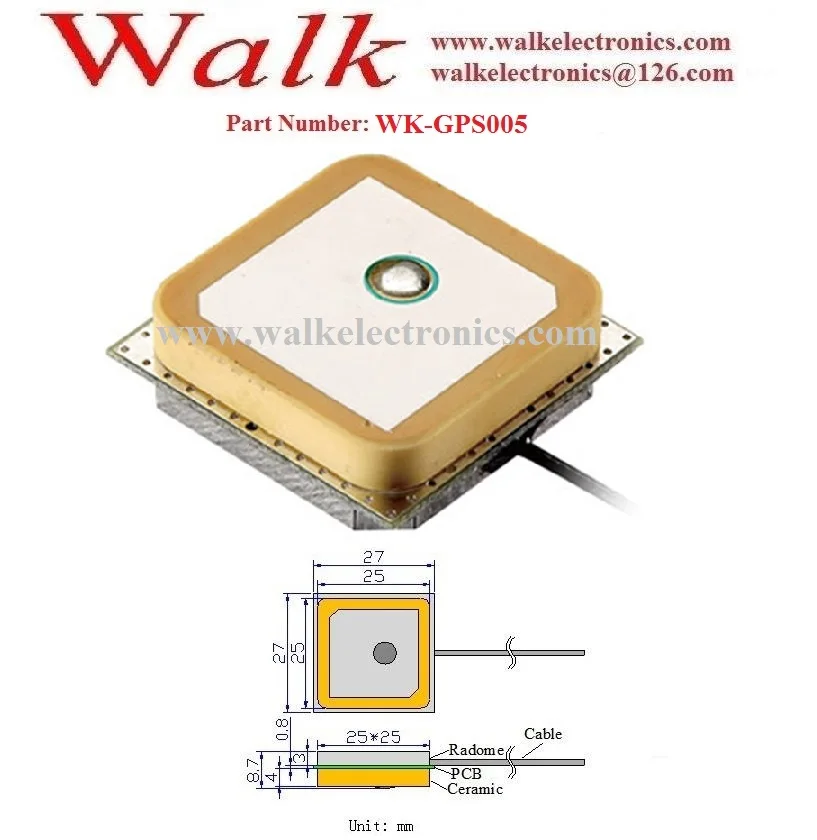

Номер детали: WK-GPS005

Прибор для тестирования диэлектрической антенны спецификация

Размер

25x25x4mm

Центральная частота

1575,42 ± 1 МГц

Частотный диапазон

CF ± 5 МГц

КСВ

1,5: 1

Затухание

Fo ± 100 МГц> 30 дБ

Импеданс

50 Ом

Пиковое усиление

> 3 дбск, на основе 7 × 7 см наземной плоскости

Увеличение охвата

>-4 дбск при-90 °<0<+ 90 ° (более 75% объема)

Поляризации

Правшей Циркуляр (RHCP)

LNA Технические характеристики

LNA усиления

(Без кабеля)

28dB типичный

Коэффициент шума

1.5dB

КСВ

<1,65

Напряжение постоянного тока

2,7-5,0 В ± 0,5 В

Постоянный ток

Макс. 13 мА (5 В постоянного тока)

Механический Технические характеристики

Размер

27x27x8.5mm

Вес

<200

Кабель

200 мм 1,13 мм (D) кабель

Разъем

U.FL(IPEX) разъем

Другого кабеля

RG178, RG174, RG316, LMR100 или другие

Другой разъем

SMA, SMB, FME, FAKRA или другие

Крепления

Клей

Корпус

N/A

Экологические спецификации

Рабочая температура

-40 ℃ ~ + 85 ℃

Вибрация

Синусоидальная развертка 1 г (0-P), 10 ~ 50 ~ 10 Гц Каждая ось
