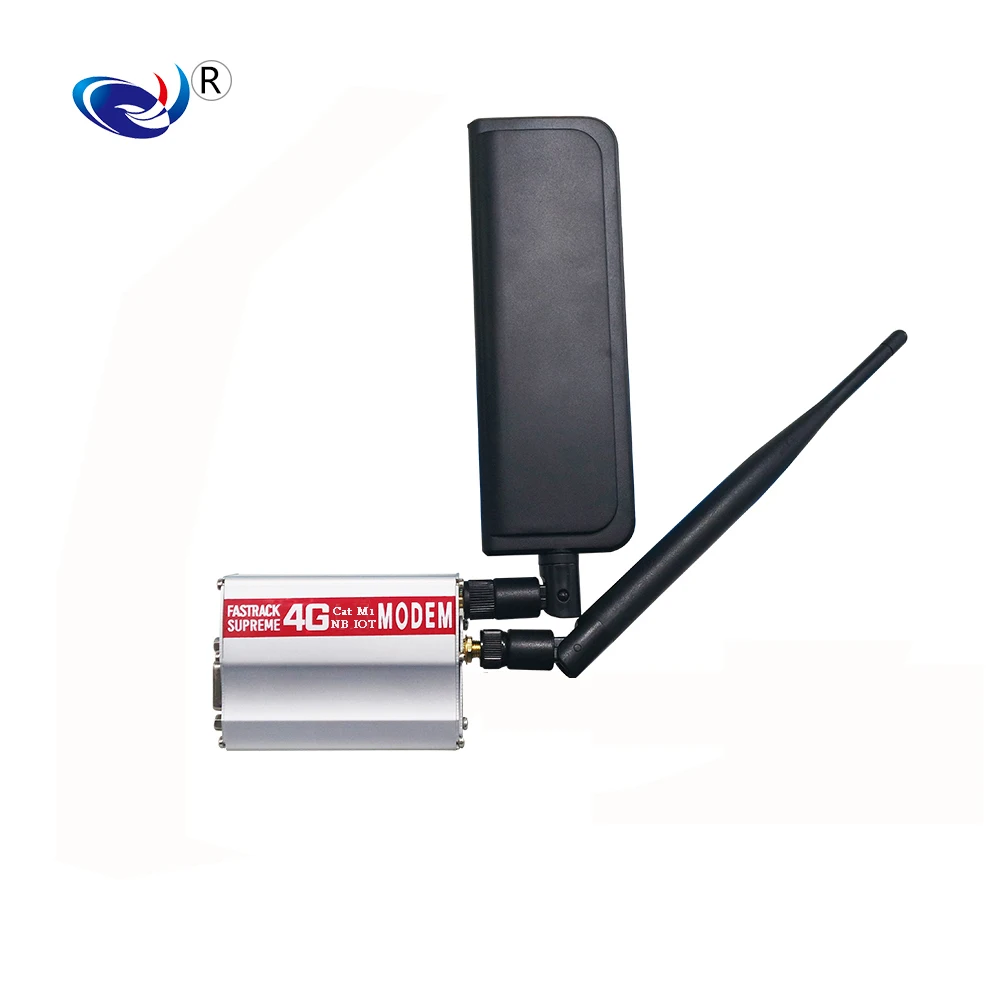

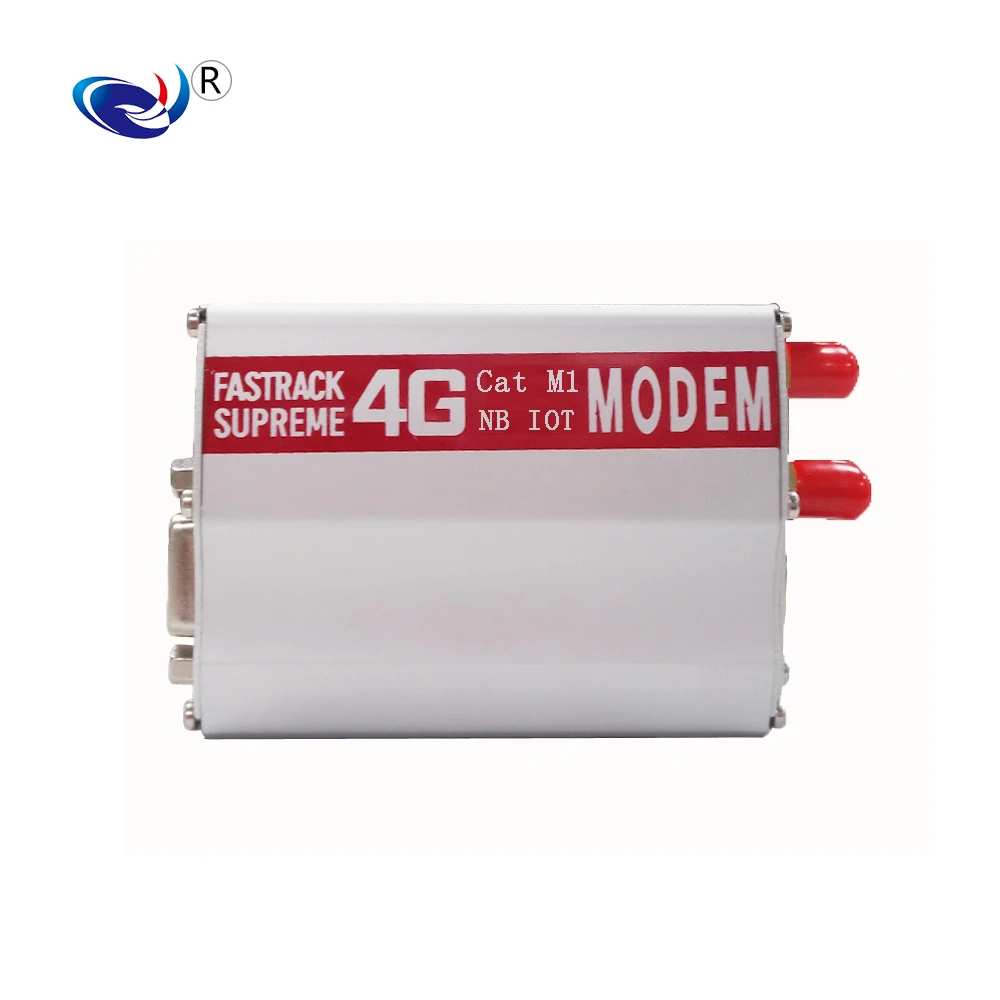

Новое поступление NB IOT модем BG96 LTE FDD PCI-E Cat.M1 и кошек. NB1 и EGPRS модуль Новинка!

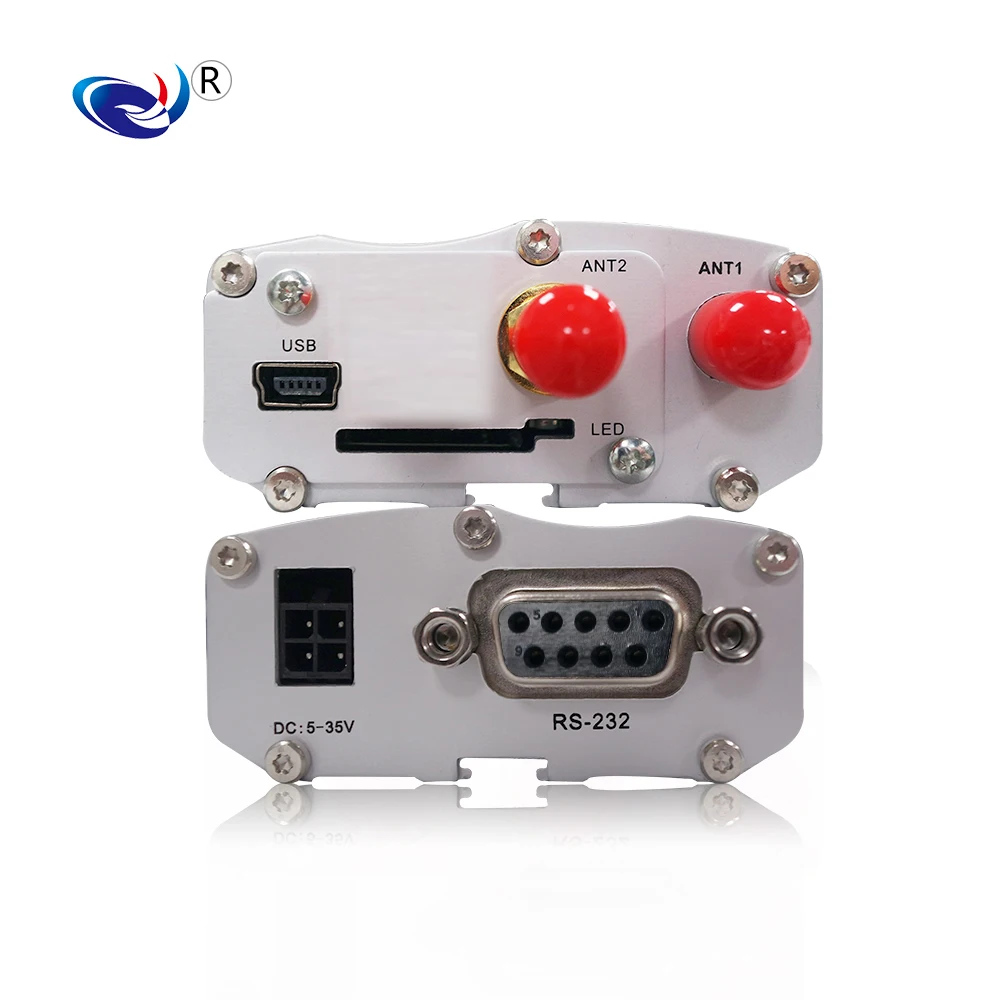

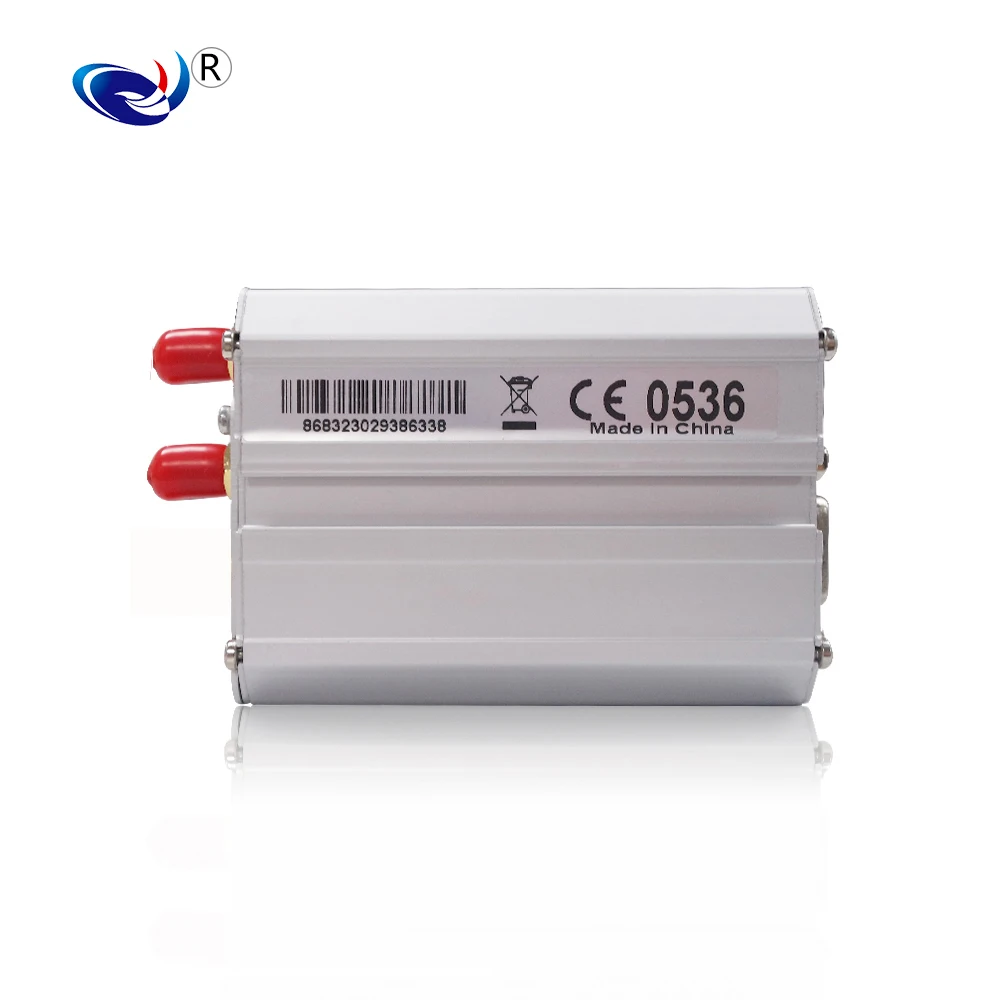

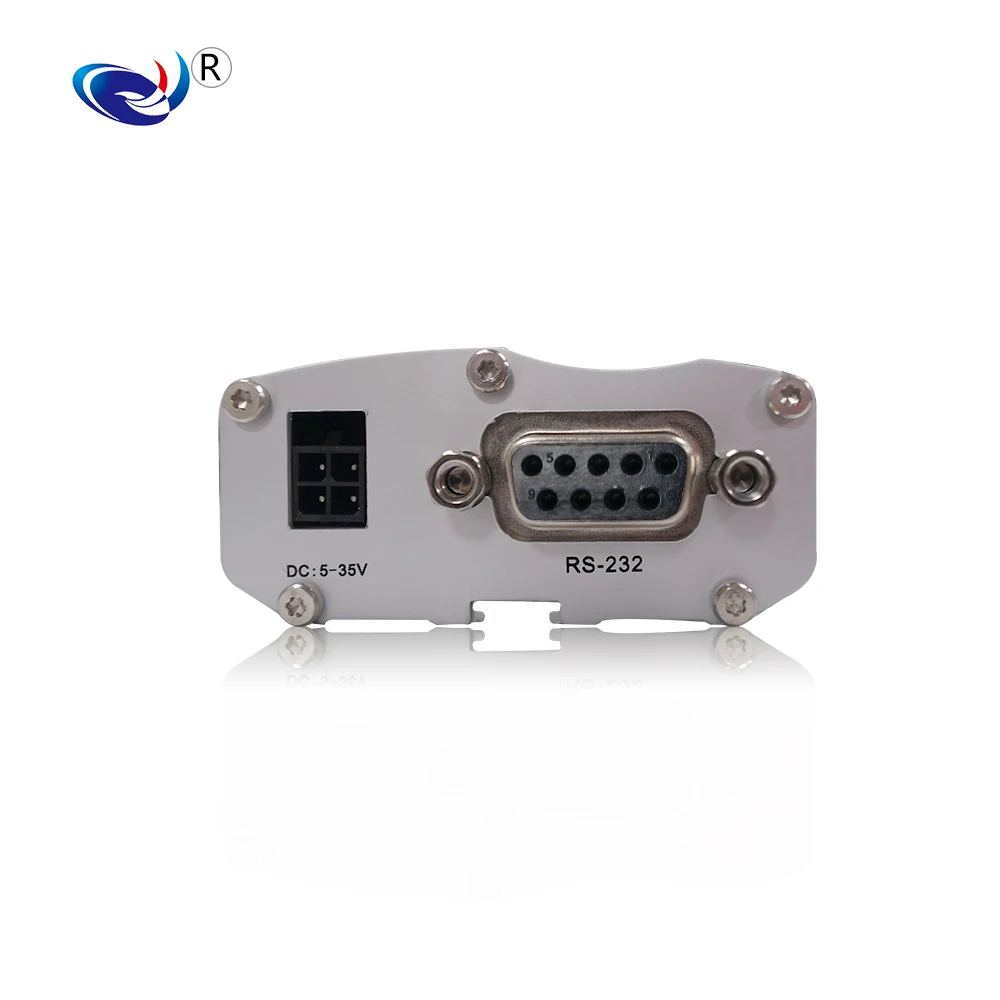

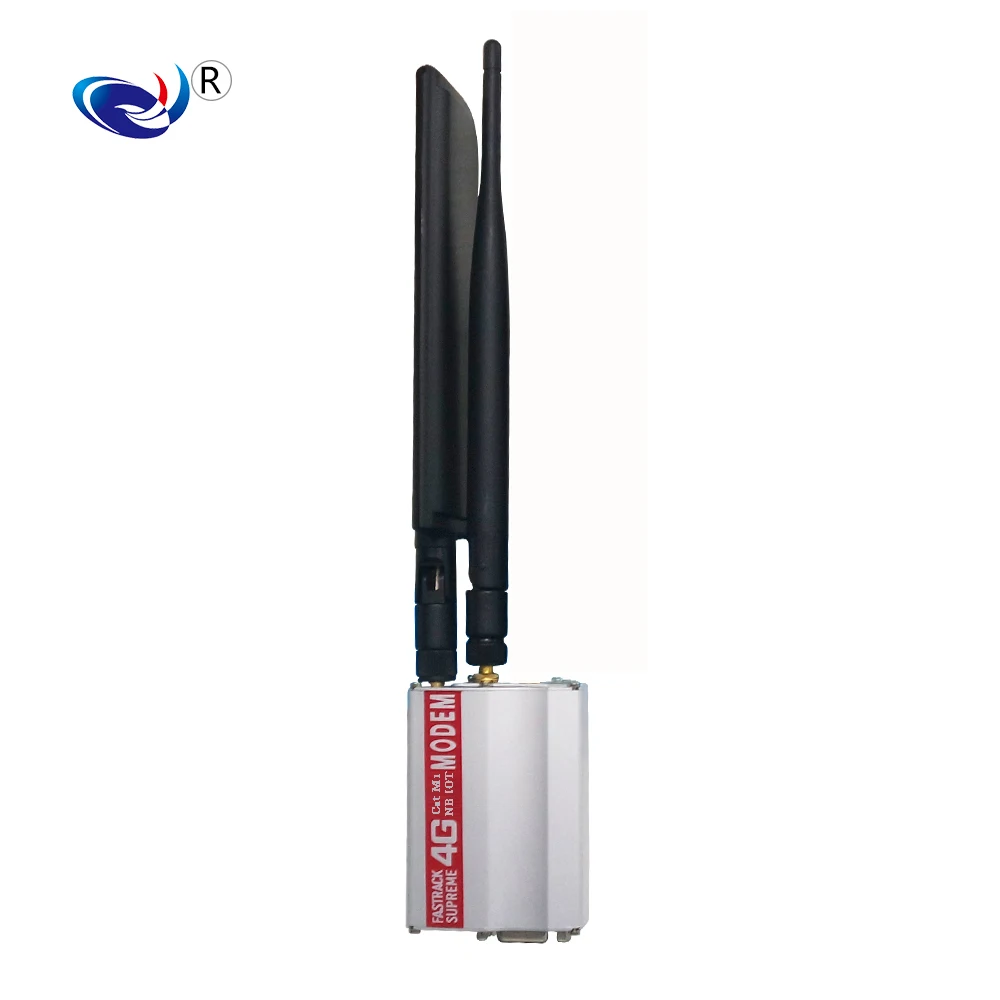

Оригинальный RS232/USB QUECTEL FDD Модем с UG96 модуль поддержка команд AT

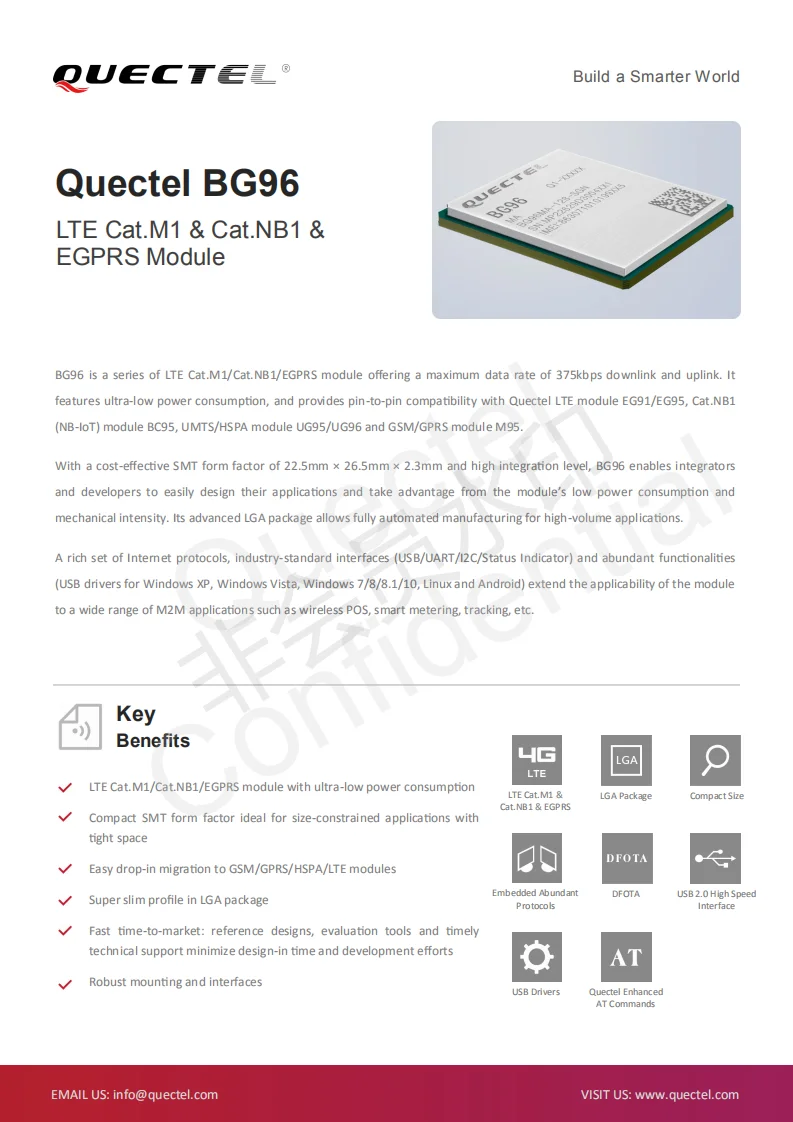

Quectel BG96

LTE Cat.M1 и кошек. NB1 и EGPRS модуль

   BG96 представляет собой серию LTE Cat.M1/упак. NB1/EGPRS модуль предлагают максимальную скорость передачи данных 375 кбит/с нисходящей и восходящей линии. Он имеет ультра-низкое энергопотребление, а также обеспечивает pin-к-pin Совместимость с Quectel LTE модуль EG91/EG95 кошка пижамы для малыша. NB1 (NB-IoT) модуль BC95, UMTS/к оператору сотовой связи HSPA модуль UG95/UG96 и GSM/GPRS модуль M95.

С экономически эффективным SMT форм-фактор 22,5 мм × 26,5 мм × 2,3 мм и высокий уровень интеграции, BG96 позволяет интеграторов и разработчиков, чтобы легко создавать свои заявки и воспользоваться модуля низкое энергопотребление и механическая интенсивность. Его передовые пакет LGA позволяет полностью автоматизированное производство с высоким уровнем громкости Приложений.



     Богатый набор интернет-протоколы, стандартные интерфейсы (USB UART/I2C/индикатор состояния) и много функций (USB драйверы для Windows XP, Windows Vista, Windows 7/8/8.1/10, Linux и Android) распространение сферы применения модуль к широкому диапазону M2M приложений, таких как беспроводный ПОС, умный измерять, слежения и т. д.

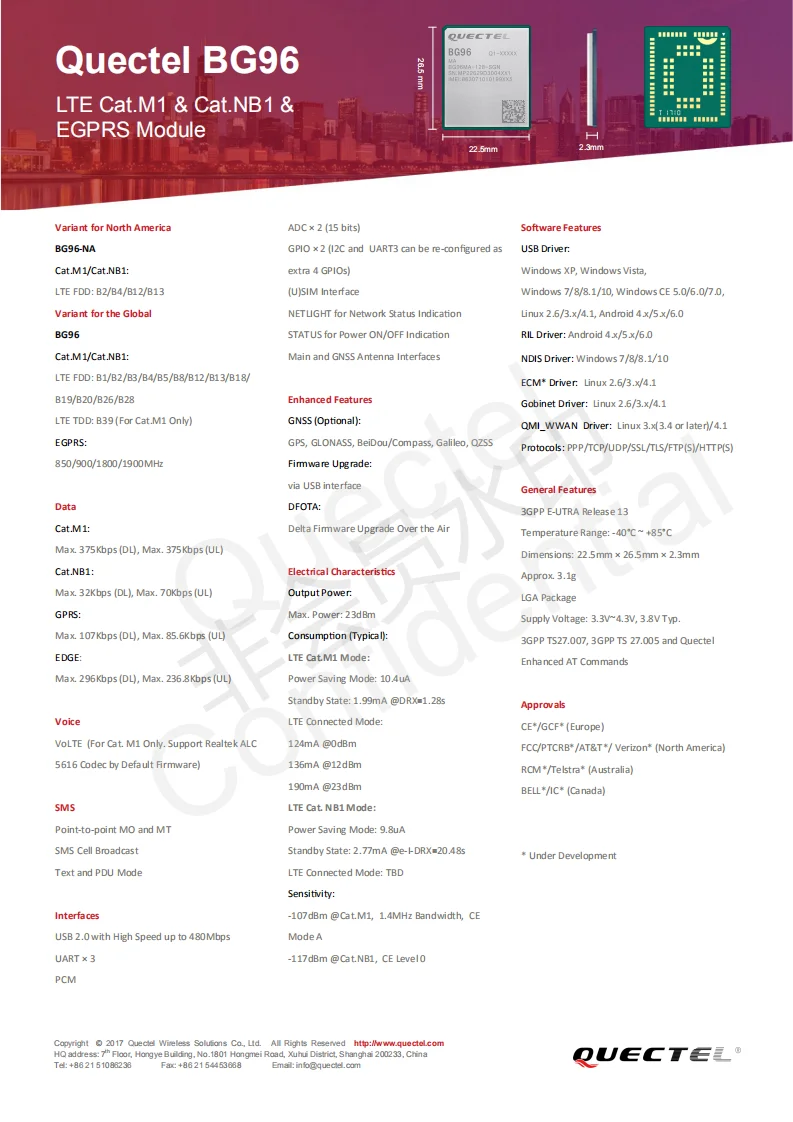

Параметры:



Вариант для Северной Америки	ADC × 2 (15 бит)	Программное обеспечение
BG96-NA	GPIO × 2 (I2C и UART3 может быть повторно установить в качестве	USB драйвер:
Cat.M1/упак. NB1:	Дополнительные 4 GPIO)	Windows XP, Windows Vista, Windows
LTE FDD: B2/B4/B12/B13	(U) сим-карты интерфейс	Windows 7/8/8.1/10, Windows CE 5,0/6,0/7,0,
Вариант для глобального	NETLIGHT для индикация состояния сети	Linux 2,6/3.x/ 4,1, Android 4.x/ 5.x/ 6,0
BG96	Статус для мощность индикация ВКЛ/ВЫКЛ	Рус драйвер:Android 4.x/ 5.x/ 6,0
Cat.M1/упак. NB1:	Основные и GNSS антенна интерфейсов	NDIS драйвер:Windows 7/8/8.1/10



Данных

Cat.M1:

Макс. 375 кбит/с (DL), Макс. 375 кбит/с (UL) кат. NB1:

Макс. Карточка 32 кбит/с (DL), Макс. 70 кбит/с (UL) GPRS:

Макс. 107 кбит/с (DL), Макс. 85,6 кбит/с (UL) Край:

Макс. 296 кбит/с (DL), Макс. 236,8 кбит/с (UL)



Голос

VoLTE (для кошки. M1 только. Поддержка Realtek ALC 5616 кодек по умолчанию встроенное программное обеспечение)

SMS

Точка-точка MO и MT SMS:

Текст и режим PDU

Интерфейсы

USB 2,0 с Высокая скорость передачи данных до 480 Мбит/с UART × 3

PCM

Расширенные функции

ГНСС (опционально):

GPS, ГЛОНАСС, BeiDou/компас, Galileo, QZSS Обновление прошивки:

Через USB интерфейс DFOTA:

Дельта-обновление прошивки по воздуху

Электрические характеристики

Выходная мощность:

Макс. Мощность: 23dBm расход (в обычном режиме):

LTE Cat.M1 режим:

Режим экономии энергии: 10.4uA резервном состоянии: 1.99mA @ DRX = 1,28 s LTE подключен режим:

124mA @ 0dBm 136mA @ 12dBm

190mA @ 23dBm

LTE Cat. NB1 режим:

Режим экономии энергии: 9.8uA

В режиме ожидания: 2.77mA @ e-I-DRX = 20,48 s LTE подключен режим: TBD

Чувствительность:

-107dBm @ Cat.M1, 1,4 МГц полоса пропускания, CE, режим

-117dBm @ Cat.NB1, CE уровень 0

Блока управления двигателем * Драйвер Линукс 2,6/3.x/ 4,1 Gobinet драйвер Линукс 2,6/3.x/ 4,1

QMI_WWAN драйвер: Linux 3.x( 3,4 или более позднюю версию)/4,1 протоколов: PPP/TCP/UDP/SSL/TLS/FTP(S)/HTTP(S)

Общие характеристики

3GPP E-UTRA выпуск 13 Диапазон рабочих температур: от-40 °C ~ + 85 °C

Размеры: 22,5 мм × 26,5 мм × 2,3 мм (примерно). 3,1 г

LGA пакет

Напряжение питания: 3,3 V ~ 4,3 V, 3,8 V тип.

3GPP TS27.007, 3GPP TS 27,005 и Quectel

Увеличенный на команды

Сертификаты

CE */РГС * (Европа)

FCC, аддитивного цветового пространства/PTCRB */AT&T */ Verizon * (Северная Америка) РКМ */Telstra * (Австралия)

BELL */IC * (Канада)
