C Z Профилирующая машина для профилирования стальных

1. Profile

1. effective width: 80-300mm;

2. material thickness: 1.5-3.0mm;

3. Profiles as attached below;

2. Process flow

Decoiling--feeding---levelling--forming---measuring--

punching---cutting---production

3. Decoiler

Automatic hydraulic decoiler

1. coil inner diameter: 450-700mm

2. max coil width: 600mm

3. carrying capacity: 1500kg

4. hydraulic power: 1.5kw

5. oil pump inner diameter: 120mm

6. pressure: 10Mpa

7. Photo as attached below

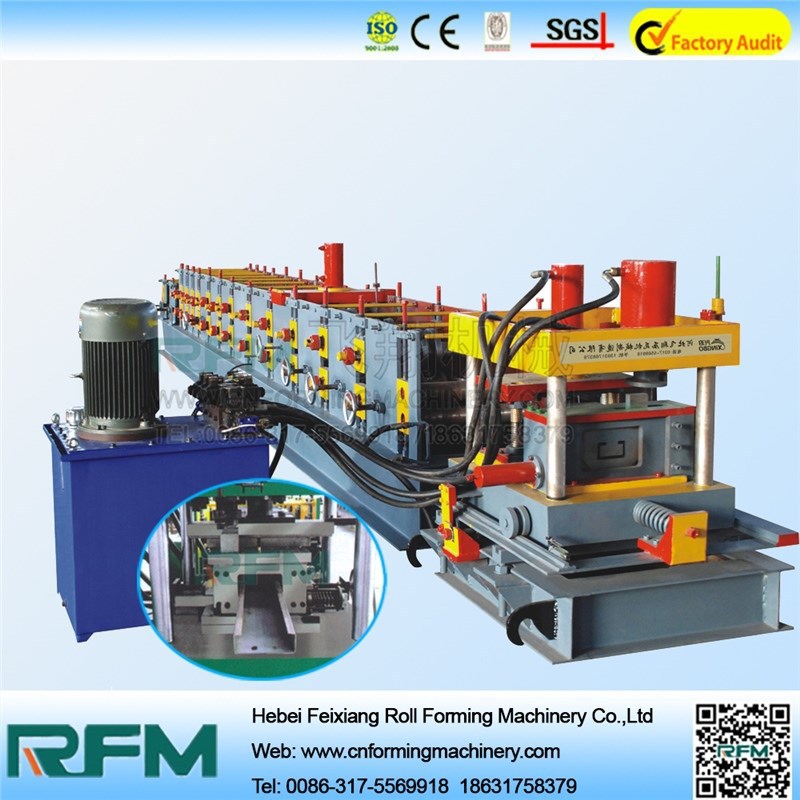

4.Forming device

1. Shaft material: 45# steel, outer diameter 80mm;

 Roller material: 15GCR bearing steel treated HRC 58-60°

2. Rollers: 5steps levelling rollers, 12steps forming rollers,2 steps feeding

rollers, 4steps side roller

3. Transport: by chain

4. Forming speed: 5-10m/min

5. Motor: 15kw

6. Dimension & weight  10.5x1.7x1.4m

7. Weight: 4.5tons

8. Photo as attached below

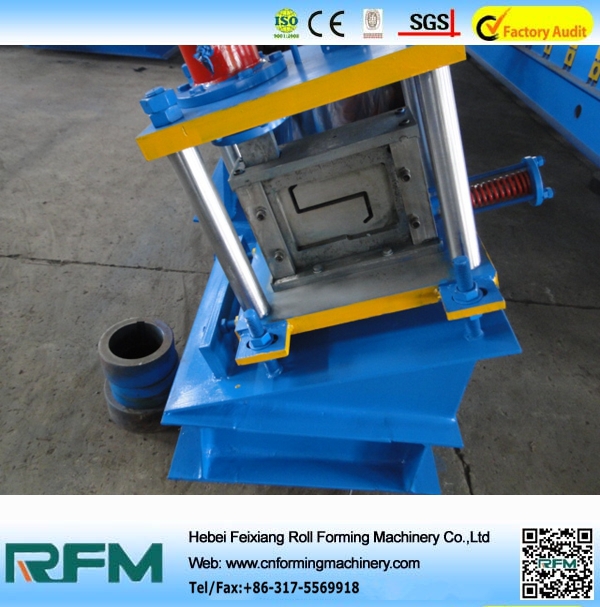

5. Cutting device

1. Material: blade, puncher and mold material:

  Cr12 steel with quenched treated 60-62

2. Cutting system: automatic hydraulic cutting, stop and then cut;

3. Photo as attached below

6.Controlling device

1. screen: 5.7inch Taida touching screen from Taiwan

2. PLC: Taida DVP14ES from Taiwan

3. coder: ENC-1-1-1T-24 from South Korea

4. Photos as attached below

7. Hydraulic

1. Advanced hydraulic system from Taiwan

2. Power: 15kw

8. Spare parts

1. easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. rubber mat 1 pcs;

3. bolt spanner 1 pcs;

9.Payment and terms

1. Payment: 30% T/T deposit in advance and balance after buyer's inspection

 confirmation before shipment;

2. Delivery: within 45 days after receipt of deposit
