Генератор сигналов произвольной формы JDS2800 60 МГц DDS генератор частоты

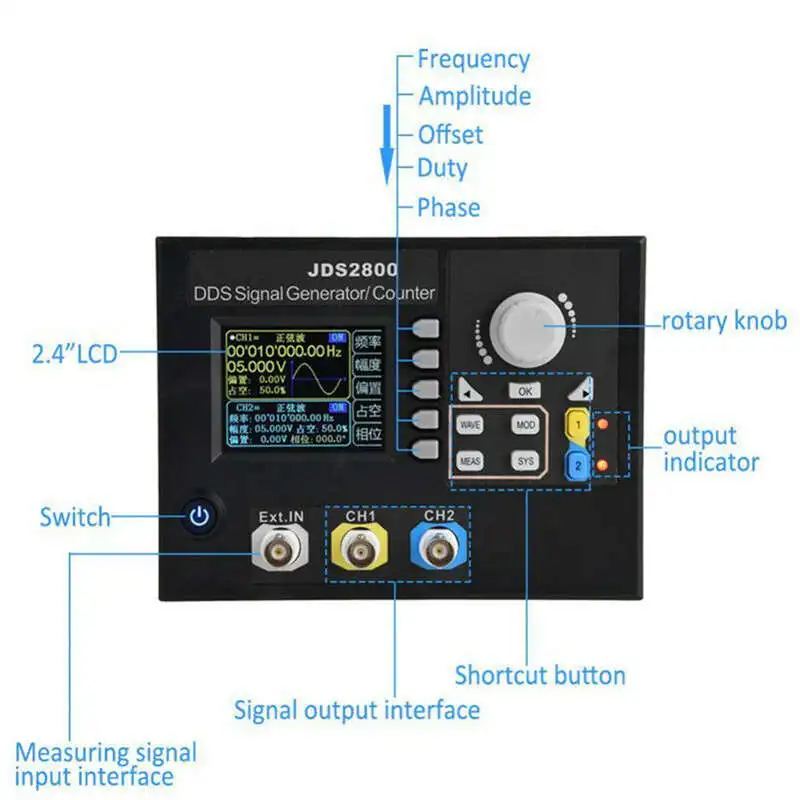

JDS2800 серии двухканальный генератор сигналов функции сочетают в себе несколько функций в одном, как, например, функция генератор сигналов произвольной формы генератор, генератор импульсов, развертки, счетчик и частотометра и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований. 1. Принять 320*240 2,4 дюймов TFT цветной ЖК-дисплей, одновременное отображение параметров CH1 и CH2; Возможность сигналов; 2. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации; 3. Макс. Выходная частота (Синусоидальная волна) до 60 МГц, Частота дискретизации 266MSa/s и вертикальное разрешение 14 бит. 4. Полностью Независимый двойной выходной канала, синхронизация в эксплуатации и регулируемый разность фаз. 5. Отлично подходит для улучшения для прямоугольную волну производительность, квадрат, диапазон частот до 25 МГц без каких-либо искажений. 6. 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит; 7. Высокочастотная точность и разрешение: точность частоты до 10(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц. 8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1mV, амплитуда диапазон 0Vpp ~ 20Vpp 10. Функция развертки: Линейная развертка и логарифмической развертки; 0,1 s-999,9 s Время развертки, вперед, назад и туда и обратно развертки направлениях. 11. С импульсными тренингами функция разрыва выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов. 12. Функции измерения: может измерять частоту сигнала, цикл, позитивную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц диапазон частот. 13.-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V. 14. С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 в 15. Для хранения особенность: можно хранить 100 групп параметров комплект пользователем и экстракт в любое время функции счетчика: с постоянного и переменного тока

Частота Технические характеристики:

• Синусоидальный Диапазон частот: 0 ~ 60 МГц

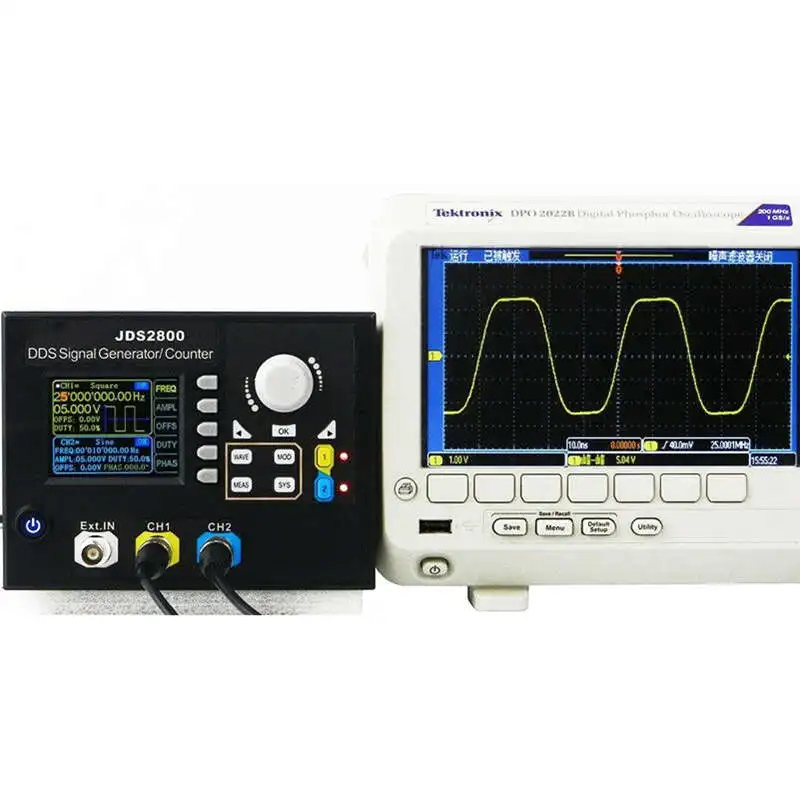

• Диапазон квадратных частот: 0 ~ 25 МГц

• Треугольный Частотный диапазон: 0 ~ 25 МГц
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL Цифровой частотный диапазон: 0 ~ 6 МГц
• Частотный диапазон произвольной волны: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 10 нс
• Диапазон регулировки ширины импульса: 25nS - 4000S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
• Разрешение волны: 14 бит
• Частота дискретизации сигнала: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
• Квадратные и импульсные (квадратные): ≤ 5%
• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц

Выход Технические характеристики:

• Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц

Сигналов Технические характеристики:

• Выходное сопротивление: 50Ω ± 10% (Типичный)
• Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

• Офсетная печать диапазон регулировки: амплитуда выходного сигнала> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0
• Офсетная печать Разрешение: 0,01

Фазы Технические характеристики:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Фазы Разрешение: 0,1

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1 - 10 в
• Повышение уровня/время падения: ≤ 20 нс
