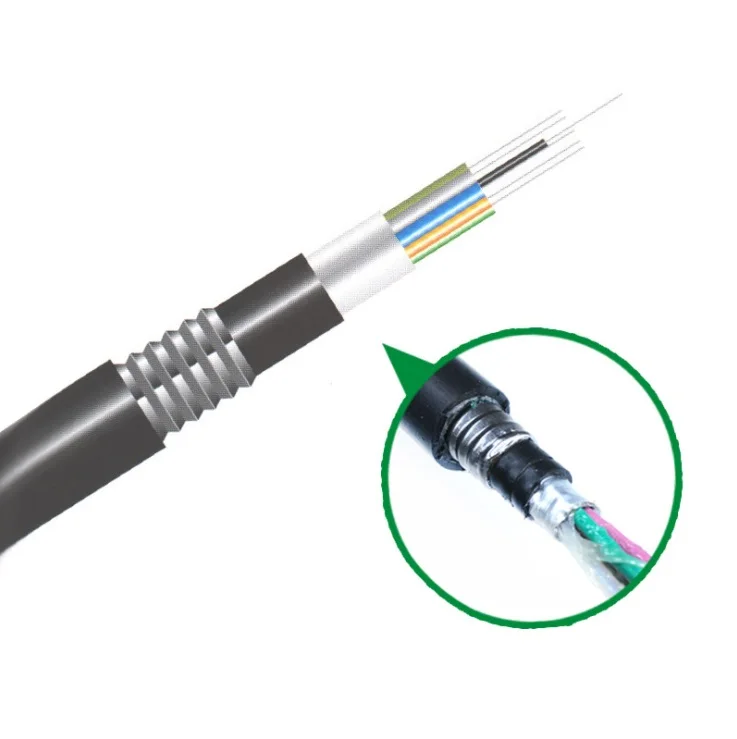

Волокна, 250 & micro;m, расположены в свободной трубке, изготовленной из пластика с высоким модулем. Трубок наполнены водостойкий наполнитель. Стальная проволока, иногда обшитая полиэтиленом (PE) для кабеля с высоким количеством волокон, находится в центре сердечника в качестве металлического элемента прочности. Трубы (и наполнители) скручиваются вокруг силового элемента в компактный и круглый сердечник кабеля. Вокруг кабельного сердечника применяется алюминиевый полиэтиленовый ламинат (APL), который заполнен наполнителем, чтобы защитить его от попадания воды. Затем кабель поставляется с полиэтиленовой Оболочкой.
Характеристики
Хорошие механические и температурные характеристики
Высокопрочная свободная трубка, устойчивая к гидролизу
Специальное соединение для наполнения труб обеспечивает критическую защиту волокна
Специально разработанная компактная структура хорошо защищает свободные трубки от усадки
PE оболочка защищает кабель от ультрафиолетового излучения
Для обеспечения водонепроницаемости кабеля принимаются следующие меры:
Стальной провод, используемый в качестве центрального силового элемента
Свободно лежащий оптический наполнитель
100% заполнение кабельной жилы
APL барьер влажности
Стандарты: IEC 60794-1.
Номер детали.
Волокон
Трубки
Внешний диаметр кабеля
(Мм)
Вес
Кг/км
Предел прочности при растяжении
Долгосрочная/краткосрочная
(Н/1 м)
Сопротивление раздавливанию
Долгосрочная/краткосрочная
(Н/1 м)
Радиус изгиба
Статический/динамический
(Мм)
GYFTA53-2 ~ 6X
Для детей от 2 до 6 лет
-1 шт.
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-8 ~ 12X
Длина увеличилась на 8-12
2
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-14 ~ 18X
Мы предоставляем образцы через 14-18
3
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-20 ~ 24X
20 ~ 24
4
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-26 ~ 30X
26-30
5
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-32 ~ 36X
32 ~ 36
6
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-38 ~ 42X
Размер 38-42
7
16,8
255
1000/3000
1000/3000
10D/20D
GYFTA53-44 ~ 48X
44-48
8
16,8
255
1000/3000
1000/3000
GYFTA53-50 ~ 60X
50 ~ 60
5
19,2
320
1000/3000
1000/3000
10D/20D
GYFTA53-62 ~ 72X
62-72
6
19,2
320
1000/3000
1000/3000
10D/20D
GYFTA53-74 ~ 84X
74 ~ 84
7
19,2
320
1000/3000
1000/3000
10D/20D
GYFTA53-86 ~ 96X
86 ~ 96
8
19,2
320
1000/3000
1000/3000
10D/20D
GYFTA53-98 ~ 108X
98 ~ 10
8
9
21,2
380
1000/3000
1000/3000
10D/20D
GYFTA53-110 ~ 120X
110 ~ 120
10
21,2
380
1000/3000
1000/3000
10D/20D
GYFTA53-122 ~ 132X
122 ~ 132
11
22,3
415
1000/3000
1000/3000
10D/20D
GYFTA53-134 ~ 144X
134 ~ 144
12
22,3
415
1000/3000
1000/3000
10D/20D
Примечание:
Суффикс X обозначает тип волокна.
Номинал полиэтиленовой Оболочкой толщина составляет 1,6 мм
