Введение CE одобренный портативный цифровой floroscope рентгеновский аппарат, портативный флюороскопии с педалью

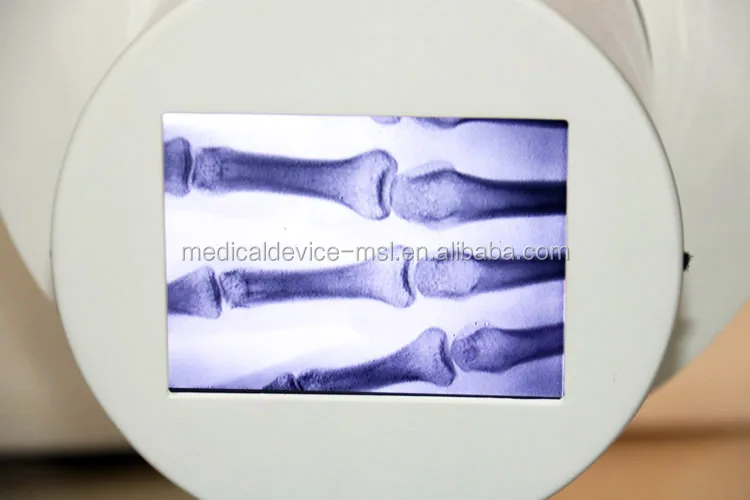

Для проникновения в измеренный объект используется рентгеновский снимок. Изображение внутренней структуры измеряемого объекта отображается на ЖК-экране перед рентгеновским приемником.

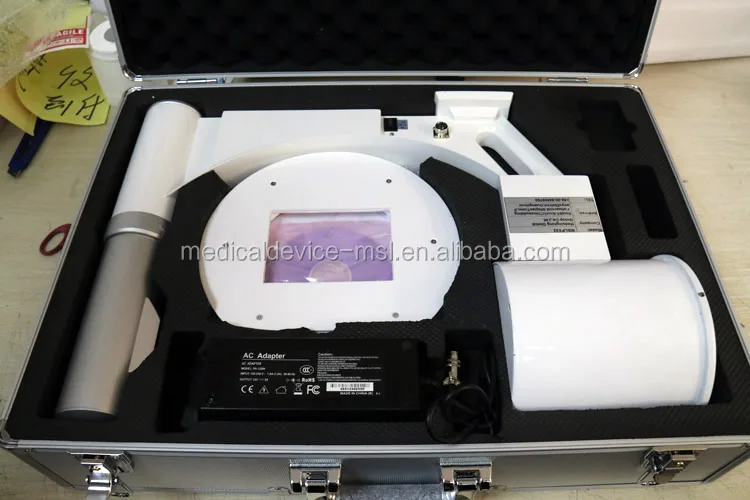

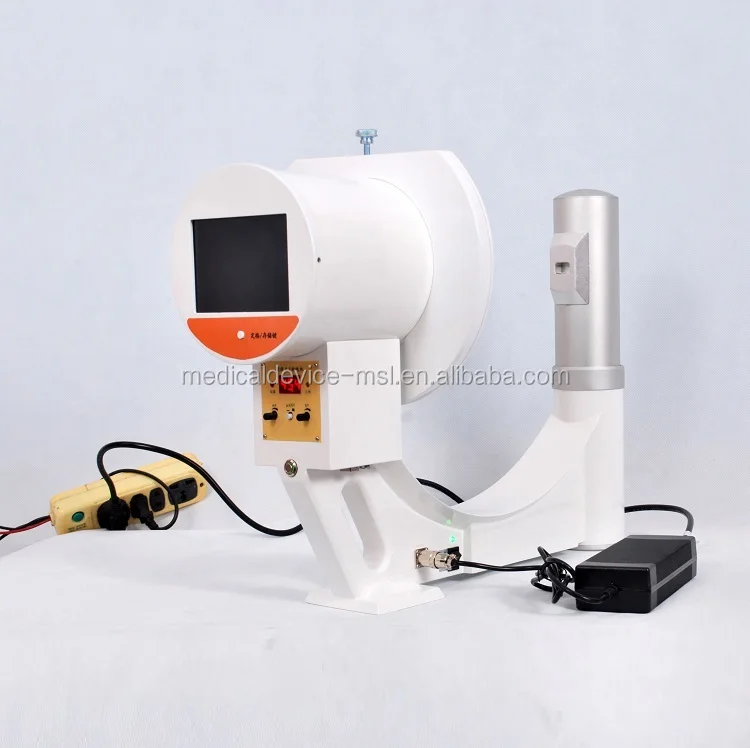

Состоит из высоковольтного генератора, рентгеновской трубки, рентгеновского приемника, луча, рамы, адаптера и др.
Принцип работы:

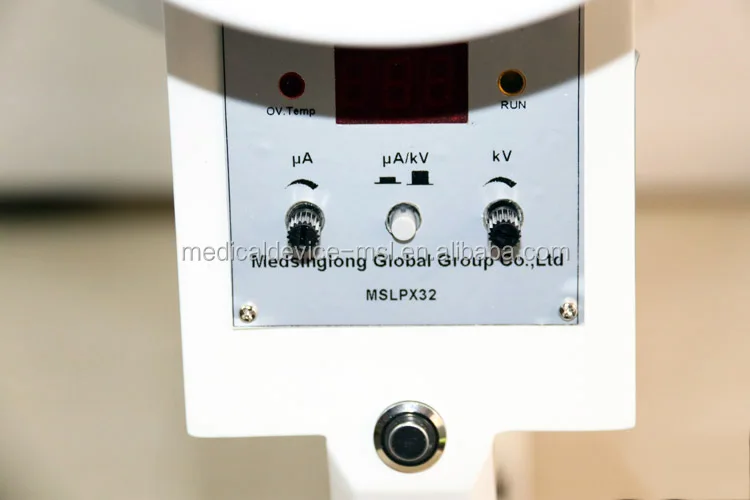

При включении питания и нажатии кнопки пуска устройство начинает работу. Первый импульсный сигнал от основной платы, усилитель мощности, схема doubler напряжения генерирует Высокое напряжение к рентгеновскому трубному аноду; В то же время основная монтажная плата, выданная секундным импульсным сигналом, усиленным к нити рентгеновской трубки для обеспечения мощности рентгеновской трубки, производит рентгеновский луч, И через цифровую панель дисплея показывает соответствующее значение (KV/μA). Измеряемый объект помещается между наружной трубкой (содержащей источник рентгеновского излучения) и жидкокристаллическим дисплеем, и жидкокристаллический дисплей показывает четкое изображение объекта, который нужно увидеть. Для того, чтобы рентгеновский аппарат работал стабильно и надежно, система использует технологию модуляции ширины импульса, чтобы поддерживать ток трубки и напряжение трубки, а рентгеновская трубка работает в лучшем состоянии. И функция медленного запуска высокого давления, так что никакого феномена избыточной съемки рентгеновских труб высокого давления. Главный контроллер использует микрочипы и частотную работу 20 кГц, значительно повышая эффективность всей системы, устраняя звуковой шум, для оператора обеспечить спокойное использование окружающей среды, но также уменьшить размер. Портативная рентгеновская машина с использованием высокочастотного высокоэффективного импульсного источника питания, сама имеет защиту от перегрузки по току и перенапряжения. Для обеспечения безопасности портативного рентгеновского аппарата, машина с различными защитными устройствами, что делает его безопасным и надежным.
Применение CE одобренный портативный цифровой floroscope рентгеновский аппарат, портативный флюороскопии с педалью
Сфера примененияOf AПрименение
Он в основном используется в больничной ортопедии, как для конечностей, других небольших и тонких частей для рентгеновской диагностики.
Ветеринарная диагностические
Научные исследования и испытания
Другие неразрушающие приложения для тестирования
Адватанж CE одобренный портативный цифровой floroscope рентгеновский аппарат, портативный флюороскопии с педалью
1, легкий вес. Простота в эксплуатации и простота обслуживания.
2, большой экран veiwer 100 мм, и может свободно подключаться с дополнительным экраном через порт VGA.

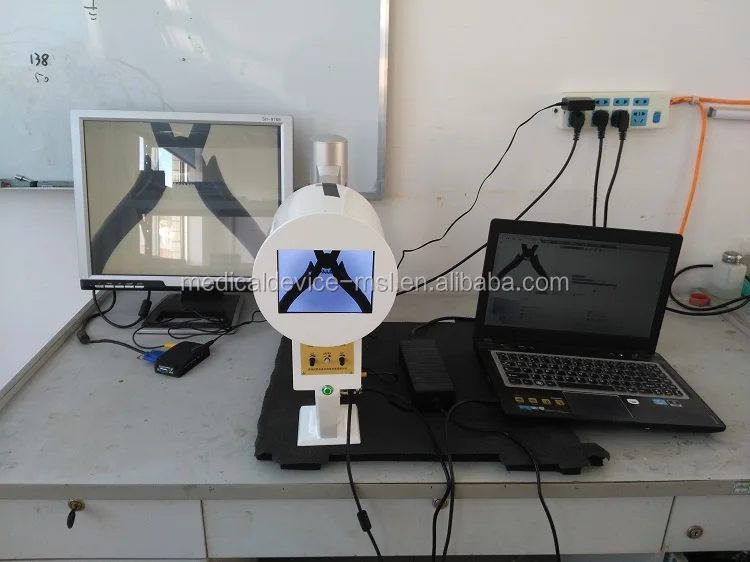

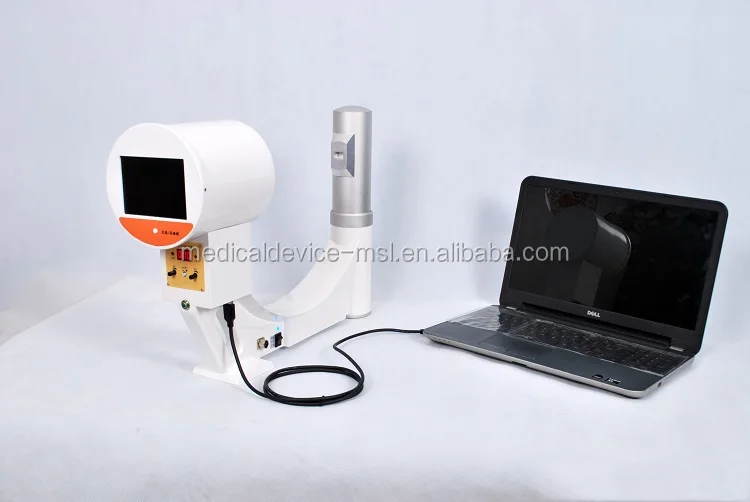

3, может сохранять изображения, может подключаться к компьютеру.
Выходной размер изображения | ≤100*75 мм (4 дюйма) |
Обследования толщина | ≤300mm |
Напряжение рентгеновской трубки | 45-90KV регулируемый |
Отклонение напряжения | ≤10% |
Ток рентгеновской трубки | 0,25-0.5mA регулируемый |
Отклонение тока | ≤20% |
Отклонение позиции | ± 1 мм |
Разрешение | ≥3lp/мм |
Рабочая частота | 20 кГц |
Скорость утечки рентгеновского излучения | ≤0. 33 МГР/ч |
Вес нетто | ≤4. 5 кг |
Потребляемая мощность | ≤200W |
Входной ток | Ac220в±10 % |
Дополнительные функции | См. «дополнительный список функций 1» |
