Бесщеточный двигатель постоянного тока

Описание и отзывы

Характеристики

Переключаемый неохотный двигатель (SRM)-это своего рода Регулирующий скорость двигатель, разработанный после двигателя постоянного тока и бесщеточного двигателя постоянного тока
(BLDC). Исследование переключенного двигателя нежелания (SRM) в Британии и Америке было начато ранее и достигло
Заметные результаты. Класс мощности продукта колеблется от W до сотни кВт широко используется в бытовой технике,
Авиация, аэрокосмическая промышленность, электроника, техника и электромобили и другие области.

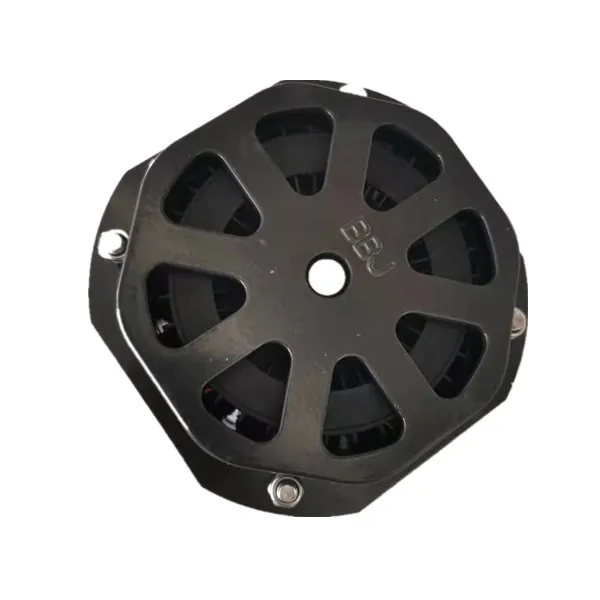

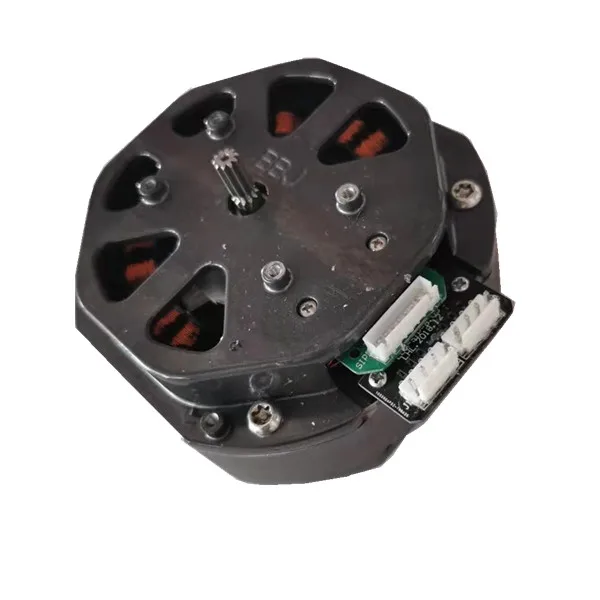

Название: переключаемый релейный двигатель
Тип: двигатель с регулируемой скоростью
Компонент: централизованный статор обмотки, слюнный полюсный ротор и т. Д.
Короткое название: SRM





Основные параметры:

Основные параметры:	Числовые значения
Минимальная скорость	35 об/мин
Максимальная скорость	10500 об/мин
Диапазон крутящего момента	2,5-нм (мин об/мин)-нм (Макс об/мин)
Максимальная мощность	550 W
Уровень шума на максимальной скорости	≤78db
Направление вращения	Вперед и разворот в очень короткое время

Класс защиты от изоляции двигателя	H
Безопасная рабочая температура двигателя	-10 ℃-85 ℃
Безопасная рабочая температура двигателя	≤120℃
Макс температуры обмотки	180℃

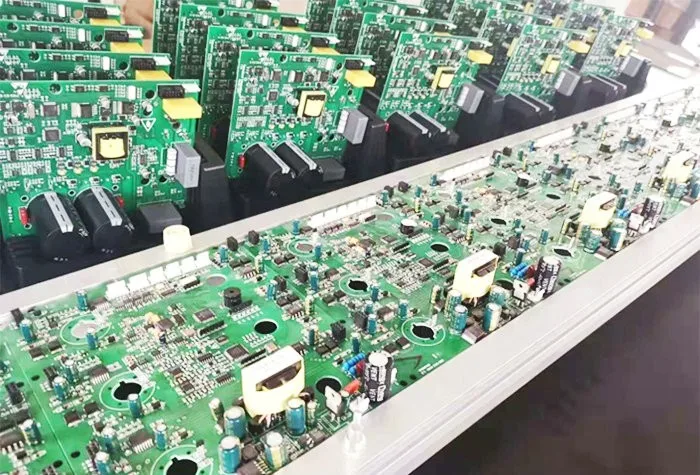

При создании PCBA входное напряжение	120 В или 240 В Номинальный переменный ток
Нагрева	Да

Введение
Переключаемый неохотный двигатель (SRM)-новый тип регулируемого скоростного двигателя, который является последним поколением скорости
Система регулирования после преобразования частоты и бесщеточный двигатель постоянного тока. Его структура проста и прочна, скорость
Широкий диапазон, надежность системы высокая. Вся система состоит из двигателя, преобразователя мощности, контроллера и
Датчик положения. Контроллер содержит Преобразователь мощности и цепь управления, в то время как детектор положения ротора
Устанавливается на одном конце двигателя. Сегодня, применение и развитие переключенного двигателя нежелания сделали
Замечательный прогресс и успешно применяется в электромобиле, промышленности, бытовой технике
И текстильной техники и т. Д. Диапазон мощности от 10 Вт до 5 МВт (без надежной информации) Максимальная скорость до
100000 об/мин



Принцип
Принцип работы заключается в том, что величина и направление крутящего момента SR двигателя могут контролироваться
Управление амплитудой и шириной импульса тока добавляется к обмотке двигателя SR и его относительное положение
С ротором (например, угол проводимости и угол выключения) это основной принцип контроля скорости двигателя SR.





Основные преимущества
Основные преимущества коммутируемой системы привода двигателя: 1. Конструкция двигателя проста,
На Роторе нет намотки; Таким образом, полезная модель имеет преимущества меньшей производственной процедуры, низкой
Стоимость, надежная работа и малое обслуживание. 2. Крутящий момент переключаемого двигателя не зависит от
Полярность тока, и требуется только одностороннее возбуждение тока. В теории, только один элемент переключателя может быть использован в
Каждая фаза цепи преобразования мощности, и она может быть соединена в серии с обмотками двигателя в отличие от PWM
Инверторный источник питания, нет никакой опасности двух коммутационных компонентов. Поэтому переключение нежелания
Схема системы привода двигателя проста, высокая надежность, низкая стоимость, чем система контроля скорости переменного тока. 3. Структура ротора
Переключаемый неохотный двигатель имеет небольшой предел скорости и может быть сделан в высокоскоростной двигатель. Кроме того, ротор имеет
Небольшой момент инерции и может изменить величину и направление фазового крутящего момента каждый раз, когда ток
Фаза изменений, поэтому система имеет хорошую динамическую реакцию. 4. SRM имеет некоторые преимущества по сравнению с Индукционными двигателями из-за его
Уникальная структура и методы управления. Эффективность и плотность мощности системы SRM можно поддерживать на высоком уровне
Уровни в широком диапазоне скоростей и нагрузок.

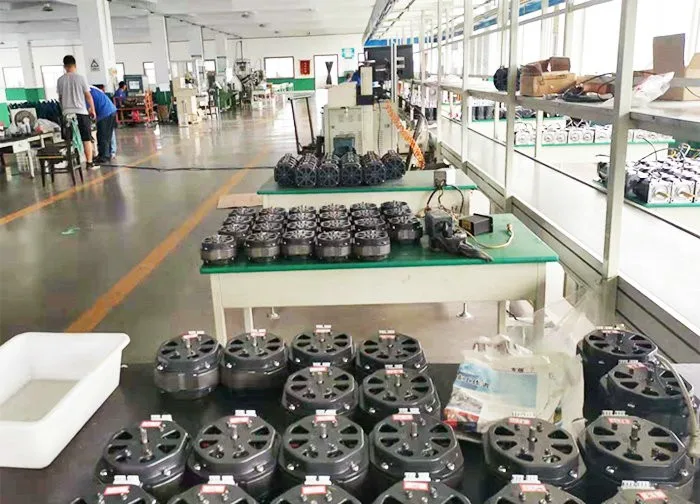

В настоящее время независимое R & D компании, производство 10-50000 об/мин высокой точности, высокоскоростная коммутация
Неохотно приводная система была введена на рынок, и прорывается через область 50-100000 об/мин ультра-
Высокая скорость, которая представляет самый продвинутый уровень Китая в этой области; компания заняла лидирующие позиции в разрыве
Через технические узкое место высокой вибрации и шума SRM, очищая самое большое препятствие для применения
Система SRM в новых энергетических транспортных средствах и других областях, и начала принимать заказы в партиях высокой эффективности и
Интеллектуальная переключаемая система привода двигателя нежелания для традиционной промышленности, она стала преобразованием мощности и
Модернизация проектов в области текстиля, крана, трактора, нефтяной техники, экструзионного оборудования, центробежных
Оборудование, вакуумный насос, компрессор вентилятора, трансмиссионное оборудование, смесительное оборудование и т. Д. Компания имеет сильный
Потенциал НИОКР и высокосплоченная команда, техническая способность персонала и профессиональная грамотность очень высоки. Мы начали поздно
Но отправная точка очень высокая, преимущество отсталости очевидное, имеет современное предприятие энергичное
Развитие каждого вида факторов, полный жизненных сил и практичная высокотехнологичная компания.

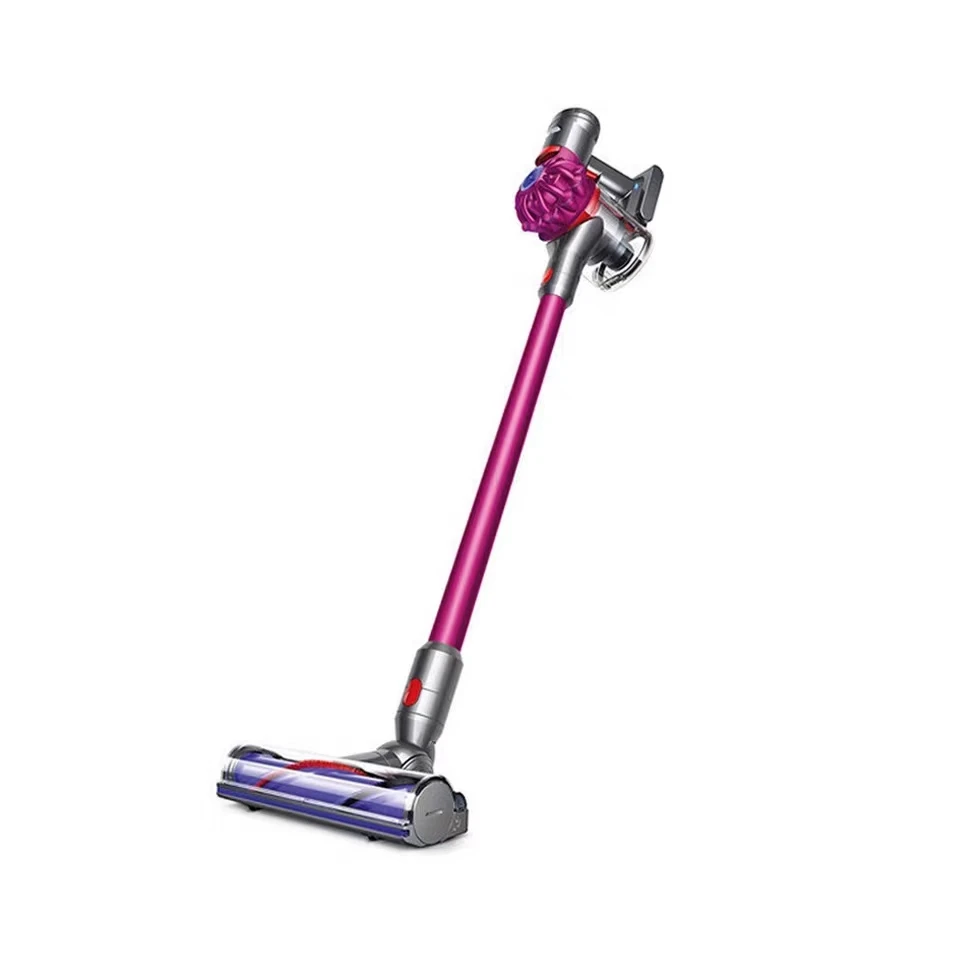

Применение: пищевая машина, стиральная машина, холодильник, кондиционер, пылесос
