Шэньчжэнь индивидуальная Жесткая гибкая печатная плата с медицинским оборудованием

Описание и отзывы

Характеристики

FR4 Flex PCB с зеленой паяльной маской, используемой для медицинского оборудования



Привет покупателя,

Благодарим Вас за сканирование нашей продукции с гибкой печатной платой.

Как известно, печатная плата изготавливается по индивидуальному заказу, поэтому цена за единицу товара не является реальной, пожалуйста, свяжитесь со мной и мы предложим вам предложение. Пожалуйста, пришлите намФайлы PCB в gerber файлах, ".pcbdoc", ".lay", ".lay6" или ".brd" .



Описание продукта:

Стандартный Flex материалы:

Полиимид (Kapton) 0,5 мил до 5 мил (.012 мм. 127 мм)
Медный плакированный базовый материал без клея от 1 мил до 5 мил

Огнестойкий ламинат, базовый материал и покрывало
Высокоэффективный эпоксидный ламинат и препрег
Высокоэффективный полиимидный ламинат и препрег
UL и RoHS совместимые материалы по запросу
Высокая Tg FR4 (170 + Tg), Полиимид (260 + Tg)

Меди основания:
1/3 унции.-00047 дюйма (.012 мм)-редко используется
1/2 унции.-0007 дюйма (.018 мм)
1 унций. - .0014 дюймов. (.036 мм)
2 унции. - .0028 дюймов. (.071 мм)

Маска припоя:
Полиимидная сверла лазера: 0,5 мил до 5 мил кэптона "(.012 мм. 127 мм)
С 0,5 до 2 мил клей (.012 мм. 051 мм)
Гибкие солнечные маски LPI и LDI

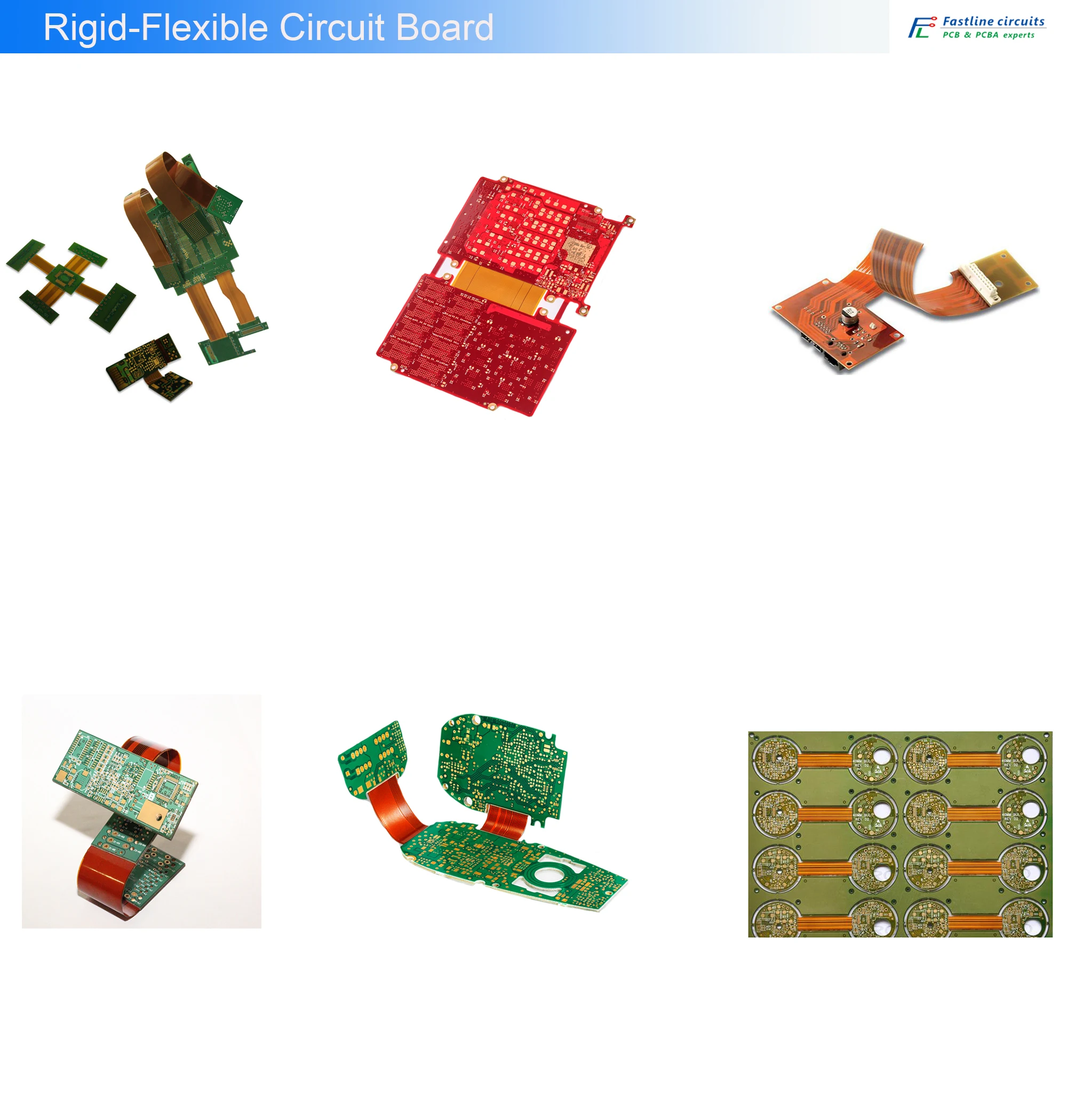

Жесткий Гибкий PCB возможности



Fastline FPC плата и Жесткий Гибкий PCB возможности
Технологии и возможности
Материал	Полиимид-нейлон/полиэстер
Отсчетов	Гибкий: 1 ~ 8 л; Жесткий-гибкий: 2 ~ 8 л
Толщина платы	Min.0.05мм; Макс. 0,3 мм
Толщина меди	1/3 унции --- 2 унции
Максимальные габариты	Для FPC:250 мм * 1200 мм (нормальный); 250 мм * 100000 мм
Размер сверла с ЧПУ (макс.)	6,5 мм
Размер сверла с ЧПУ (мин)	Гибкий: 0,15 мм
Отверстий допуск на расположение	± 0,05 мм
Размер коврика (мин)	0,6 мм
Отверстие для покрытия открывания окон (мин)	0,15 мм
Минимальная ширина линии/расстояние	0,1/0,1 мм
Соотношение сторон	61
Толщина меди на стене отверстия	Гибкий: 12-22μm
Минимальный размер коврика	& Phi; 0,2 мм
Травления толерантность	Допуск ширины готовой линии ± 20%
Узор регистрации толерантность	± 0,1 мм (Рабочая панель Размеры: 250*300 мм)
Coverlay регистрации толерантность	± 0,15 мм
Маска припоя регистрации толерантность	± 0,2 мм
Паяльной маски для PAD	Не Фоточувствительный: 0,2 мм Светочувствительный: 0,1 мм
Мин. Дамба паяльной маски	0,1 мм
Допуск неправильной регистрации для жесткости, клея, клеевой бумаги	± 0,30 мм
Отделка поверхности	Покрытие Ni / Au; Химический Ni / Au ; OSP



Хотели бы узнать больше о продукте? Отправьте нам запрос, нажмите «отправить» прямо сейчас!

Пожалуйста, не стесняйтесь присылать нам файл gerber по самой низкой цене и со скидкой!



Контактное лицо: Грейс Чжоу

Сотовый телефон: 008618025363532
