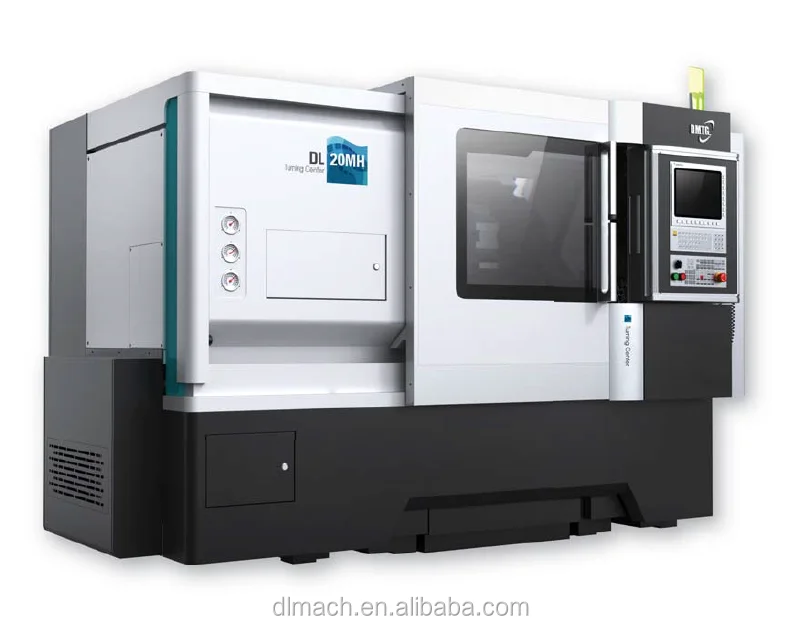

3 оси ЧПУ Токарный станок кровать с уклоном CNC токарный станок с ЧПУ с осью C Live приводные инструменты
Описание продукта:
Технические данные токарного станка с ЧПУМашина с приводные инструменты
Детали
Блок
DL-20MH
DL-25MH
DL-30MH
DL-32MH
Макс. Качели над кроватью диаметр
Мм
440
520
625
680
Макс. turningdiameter
(Детали вала/Детали диска)
Мм
260/380
310/500
380/570
440/590
Макс. Длина точения
Мм
500/900
1000/1500
940
950/1450/1950/
2950
Размер зажимного патрона
Дюймов
8
10
12
15
Тип шпинделя
A2-6
A2-8
A2-8
A2-11
Ряд шпинделя
Об/мин
4000
3500
3000
2000
Диаметр отверстия шпинделя
Мм
76
87
88
100
Макс. Барная Емкость (оснащен центральным открытым патроном и гидравлическим цилиндром)
Мм
65
74
74
80
Мощность двигателя шпинделя
КВт
11/15
18,5/22
18,5/2
22/30
Мин. Возможность воспользоваться ОБРАТНОЙ СВЯЗЬЮ разрешение
Мм
0,001
0,001
0,001
0,001
Макс. Крест путешествия оси X
Мм
265
260
370
375
Макс. Продольное перемещение оси Z
Мм
540/940
1040/1600
1100
1020/1520/2020/3020
Тип башни и количество инструментов
Сервопривод 12 станций
Сервопривод 12 станций
Сервопривод 12 станций
Сервопривод 12 станций
Инструмент размер хвостовика
Мм
25*25
25*25
32*25
32*25
Время индексирования
(Прилегающий/один оборот)
S
0,58/0,97
0,58/0,97
0,58/0,97
0,58/0,97
Живой мощность двигателя
КВт
3,7/5,5
3,7/5,5
5,5/7,5
5,5/7,5
Макс. Диаметр сверления через онлайн-оснастки
Мм ×Мм/u
20*0,2
20*0,2
22*0,2
22*0,2
Макс. Нарезание резьбы емкость в прямом эфире оснастки
Мм ×Мм
M16 ×2
M16 ×2
M18 ×2
M18 ×2
Max.mil Линг емкость в прямом эфире оснастки
Мм ×Мм
Мм/мин
25 ×14×40
25 ×14×40
25 ×20×40
25 ×20×40
Диаметр задней бабки
Мм
85
100
140
160
Tailtock перо ударов
Мм
139
139
150
180
Задняя бабка шпинделя с коническим отверстием
MT.NO.5
MT.NO.5
MT.NO.5
MT.NO.5
Точность позиционирования оси X
Мм
0,022
0,022
0,022
0,022
Точность позиционирования оси Z
Мм
0,025/0,032
0,032/0,042
0,032
0,032/0,042/0,042/0,050
Оси X Точность повторяемости
Мм
0,006
0,006
0,006
0,006
Перемещение по оси Z точность повторяемости
Мм
0,008/0,010
0,010/0,013
0,012
0,010/0,013/0,013/0,020
Вес машины
Кг
4500/5000
7800/8300
8500
11000/12000/
13000/14500
Информация о компании

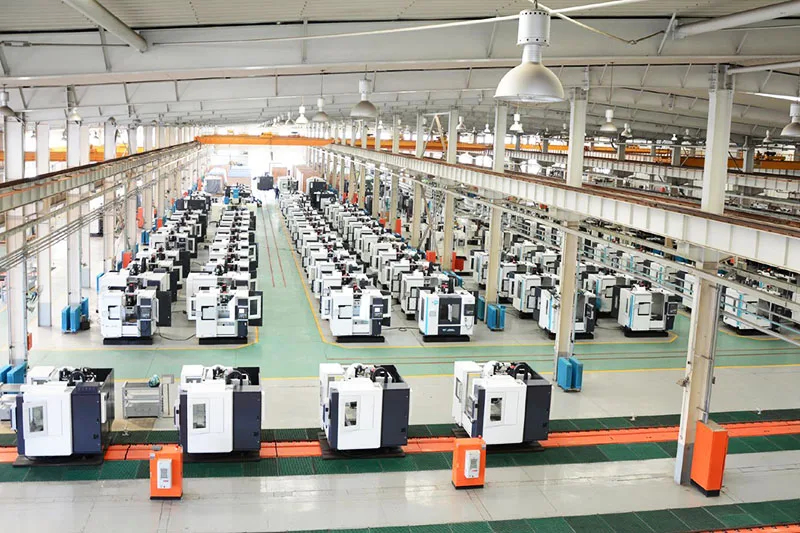

Мы производим токарный станок с ЧПУ, токарный станок с ЧПУ, вертикальный обрабатывающий центр с ЧПУ на протяжении более 40 лет и экспортируем их во многие страны. Наши машины очень популярны среди клиентов благодаря высокому качеству и конкурентоспособной цене.
