Ceyear AV4024C 9 кГц ~ 9 ГГц широким диапазоне частот r смешанный микроволновый и спутниковый ручной анализатор спектра
(9 кГц ~ 9 ГГц)
Обзор продукта
WF4024 может быть использован для сигнальных огней и испытательное оборудование в таких областях, как аэрокосмическая, смешанный микроволновый и спутниковой связи, радиосвязи, радар, мониторинг, радиоэлектронного подавления и разведки, и точность наведения.
Основные характеристики
- Широкий диапазон частот: от 9 кГц до 44 ГГц, 7 моделей
- Низкий отображаемый средний уровень шума: -163dBm @ 1 Гц RBW (обычная)
- Отличный фазового шума:-112dBc/Гц @ 100 кГц смещения частоты @ 1 ГГц Перевозчик (4024A/B/C)-106dBc/Гц @ 100 кГц смещения частоты @ 1 ГГц Перевозчик (4024D/E/F/G)
- Высокая Скорость развертки: 1 ГГц Диапазон, короткое время развертки <20 мс
- Разрешение Пропускная способность: 1 Гц~10 МГц
- Полно диапазонное предусилитель: стандартная конфигурация
- Различные функции измерения: анализатор спектра, помех анализатор(Спектрограммы, RSSI), AM/FM/PM анализатор, канал сканер, высокая точность, измеритель мощности, анализатор сигналов и т. д.
- Различные интеллигентая (ый) функции измерения: измеритель напряженности поля измерения, мощность канала,Занятая ширина полосы частот, прилегающие канала коэффициент мощности, мелодия и слушать, перевозчик-to-отношение сигнал-шум, выбросов маску на лицо.
- Различные вспомогательные тест интерфейс: 10 МГц ссылка интерфейса ввода/вывода аудиосигнала, GPS антенна Интерфейс не опасен для жизненный период в том случае, если выходной интерфейс, внешнего запуска входной интерфейс и т. д.
- EЛегкий и удобный пользовательский режим работы: 8,4 дюймов высокой четкости запасные части узла ЖК-дисплея и большой шрифт, удобный емкостный сенсорный экран, сочетание запасные части узла ЖК-дисплея и сенсорного экрана, различные Режимы отображения и т. д.
- Диапазон рабочих температур: от-10 °℃ ~50℃, Питание от аккумулятора или адаптера.
Спецификация:
Модель | 4024A/B/C/D/E/F/G |
Частотный диапазон | 4024A:9 кГц ~ 4 ГГц4024B:9 кГц ~ 6,5 ГГц 4024C:9 кГц ~ 9 ГГц 4024D:9 кГц ~ 20 ГГц 4024E:9 кГц ~ 26,5 ГГц 4024F:9 кГц ~ 32 ГГц 4024G:9 кГц ~ 44 ГГц настройки Разрешение: 1 Гц |
Опорной частоты | Частота: 10 МГц старения: ± 0.5ppm/год Исходная частота Точность: ± 0.3ppm Стабильность температуры: ± 0.1ppm (от-10 до 50 ℃, 25 ℃) |
Время развертки | Диапазон: 10μs ~ 600s (нулевой диапазон) Точность: ± 2.00% (нулевой диапазон) |
Частота точность считывания | ± (Частота Readout× опорной частоты + 2% × продолжительность + 10% × |
Разрешение пропускной способностью) | ||
Частотный диапазон | Диапазон: 100 Гц ~ верхние частоты предел соответствующая модель или 0 Гц Точность: ± 2.0% | |
Разрешение пропускная способность | 1 Гц ~ 10 МГц (1-3 раза шаговый двигатель) | |
Ширина полосы видеочастот | 1 Гц ~ 10 МГц (1-3 раза шаговый двигатель) | |
Боковая полоса (SSB) Фазовый шум (несущий 1 ГГц) | 4024A/B/C: ≤-108dBc/Гц @ смещения частоты 10 кГц ≤-112dBc/Гц @ смещения частоты 100 кГц ≤-118dBc/Гц @ смещения частоты 1 МГц ≤-129dBc/Гц @ частоты Офсетная печать 10 МГц | 4024D/E/F/G: ≤-102dBc/Гц @ смещения частоты 10 кГц ≤-106dBc/Гц @ смещения частоты 100 кГц ≤-111dBc/Гц @ смещения частоты 1 МГц ≤-123dBc/Гц @ частоты Офсетная печать 10 МГц |
Отображаемый средний уровень шума | Предamp-amp ВЫКЛ: ≤-138dBm(10 МГц ~ 20 ГГц) ≤-135dBm(20 Гц ~ 32 ГГц) ≤-127dBm(32 ГГц ~ 40 ГГц) Предamp-amp на: ≤-157dBm(10 МГц ~ 20 ГГц) ≤-154dBm(20 Гц ~ 32 ГГц) ≤-148dBm(32 ГГц ~ 40 ГГц) | |
Оставшихся | 4024A/B/C: предamp-amp ВЫКЛ: ≤-82dBm(10 МГц ~ 9 ГГц)
Предamp-amp на: ≤-95dBm(10 МГц ~ 9 ГГц)
(Исключительные частота: 3200 МГц) | 4024D/E/F/G: предamp-amp ВЫКЛ: ≤-90dBm(10 МГц ~ 13 ГГц) ≤-85dBm (13 ГГц ~ 20 ГГц) ≤-80dBm (20 Гц ~ 44 ГГц) предamp-amp на: ≤-100dBm (10 МГц ~ 32 ГГц) ≤-95dBm (32 ГГц ~ 44 ГГц) (исключительные частота: 3200 МГц) |
Во-вторых коэффициент гармонических искажений | <-60dBc (затухание 0dB-30dBm входного сигнала) | |
Абсолютная амплитуда точность (20 ℃ ~ 30 ℃, 30 минут Подогрева) | ± 1.8dB (10 МГц ~ 13 ГГц) ± 2.3dB (13 ГГц ~ 40 ГГц) | |
Вход оптический аттенюатор | 4024A/B/C: Затухание диапазон: 0dB ~ 30dB, 5dB шаговый двигатель | 4024D/E/F/G: Затухание диапазон: 0dB ~ 50dB, 10dB шаговый двигатель |
Максимальная продолжительная вход | 4024A/B/C: + 27dBm пик обычный (≥ 10dB затухание) + 20dBm пик обычный (<10dB Затухание) | 4024D/E/F/G: + 30dBm пик обычный (≥ 10dB затухание) + 23dBm пик обычный (<10dB Затухание) |
+ 10dBm пик обычный (предусилитель ON) | + 13dBm пик обычный (предусилитель ON) | |
Контрольный уровень | Диапазон: -120dBm~+ 30dBm Преобразования погрешность: ± 1.20dB | |
Питание от аккумулятора | 4024A/B/C: около 3 ч | 4024D/E/F/G: около 2,5 h |
Измерение | 314 мм (Ш) × 218 мм (H) x 91 мм (D) (без учета ручки, Стенд) 338 мм (Ш) × 218 мм (H) x 100 мм (Д) (в том числе с ручкой, Стенд) | |
Вес | 4024A/B/C: около 4,5 кг | 4024D/E/F/G: около 5 кг |
Рабочая температура | -10℃ ~+ 50℃ | |
Температура хранения | -40℃ ~+ 70℃ | |
Электромагнитное Совместимость | Соответствует GJB3947A-2009 3.9.1 требования | |
Потребляемая мощность | 4024A/B/C: ≤ 25W | 4024D/E/F/G:≤ 30W |
Тест интерфейса | 4024A/B/C/D/E: Тип N разъем(Женский) 4024F/G: 2,4 мм разъем (папа) | |
Другие интерфейсы | 10 МГц ссылка вход/выход: BNC разъем внешнего запуска ток на входе: BNC разъем Если ток на выходе: BNC разъем GPS антенный вход: BNC разъем | |
Различные функции измерения:
Измеритель напряженности поля

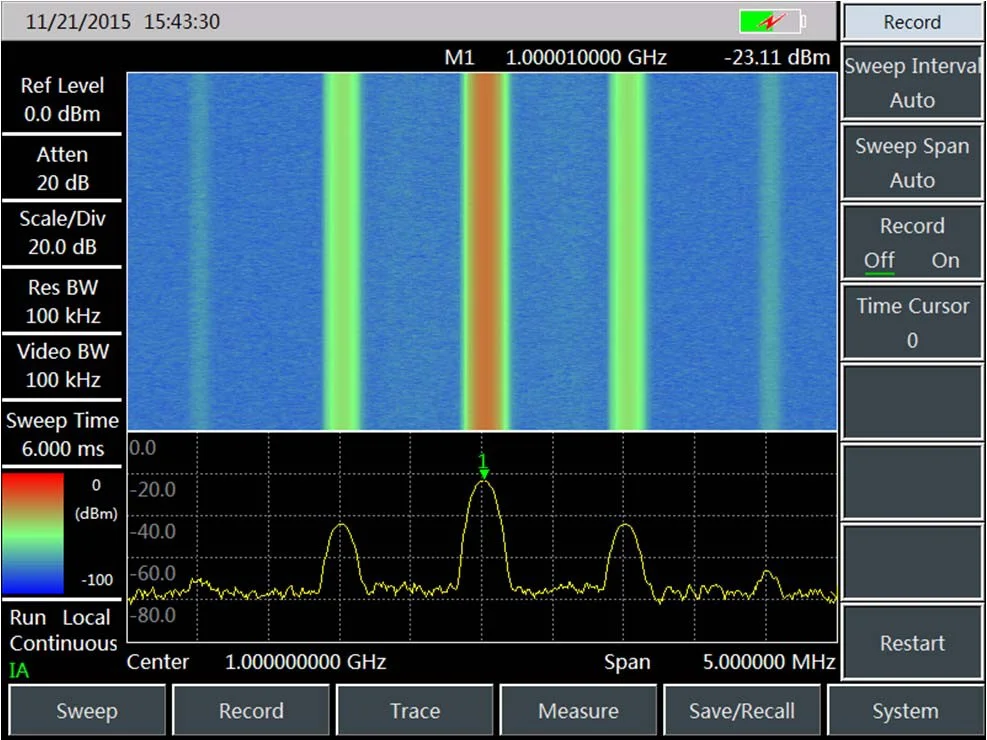

Помех анализатор (спектрограмма)

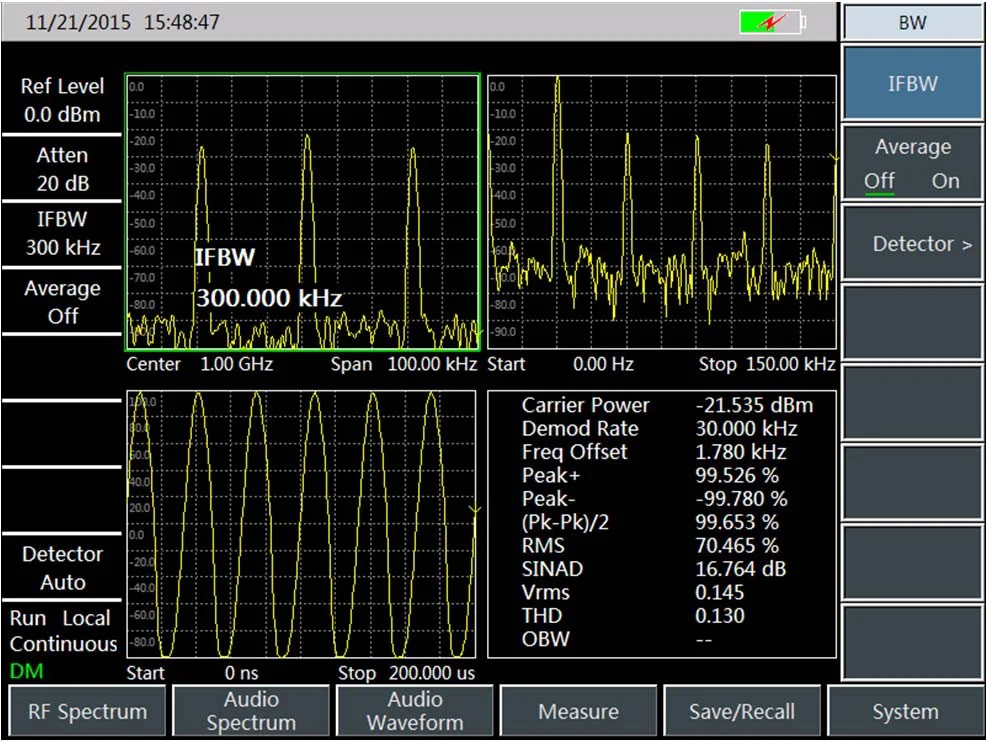

AM/FM/PM демодуляции

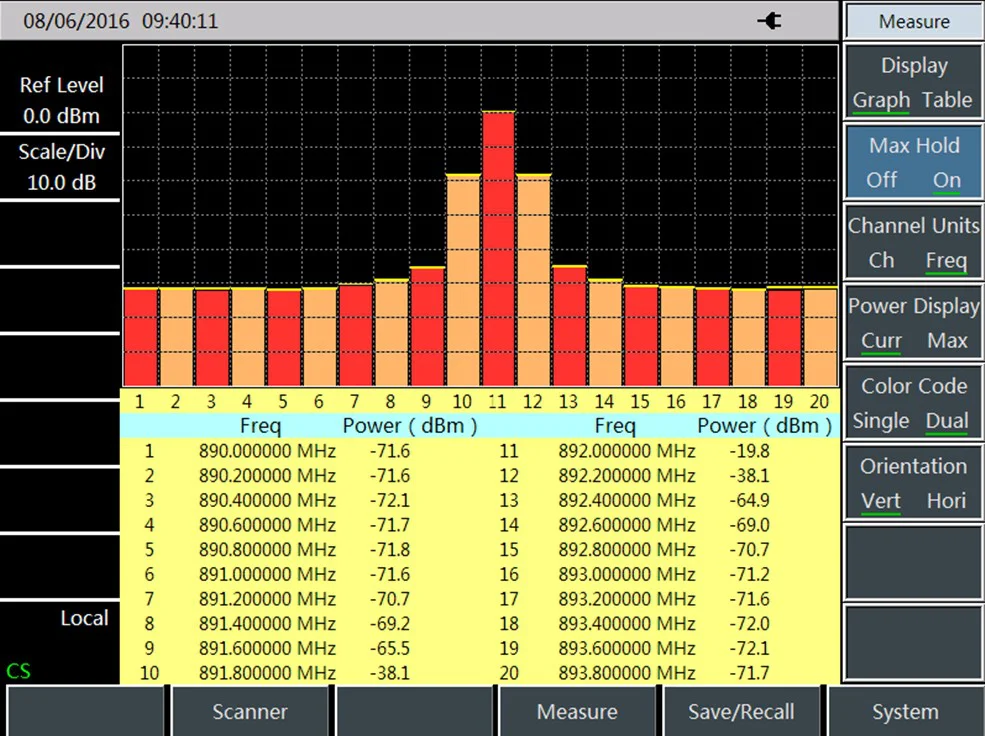

Канал сканер

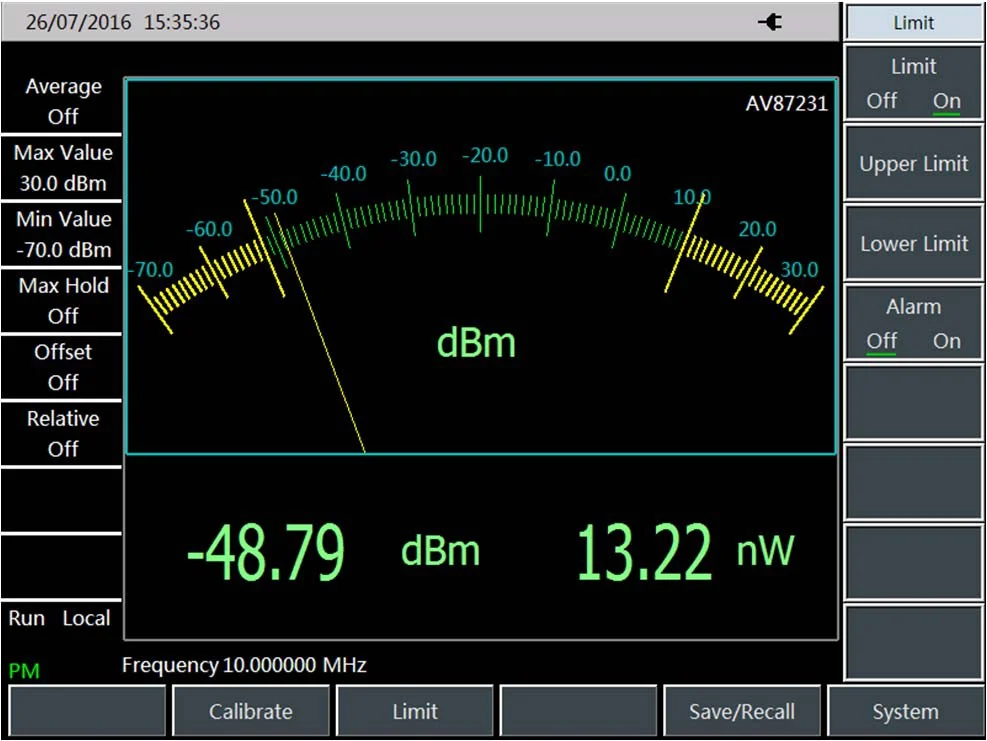

Измеритель мощности (USB Power зонд)
