Воздуха порошковой датчик тока катушки 144 мВ / 1000A гибкая

  Модель

(Порошковая датчик тока )

Применение

(Порошковая

Датчик тока )

Преимущества

(Порошковая

Датчик тока )

FCT

Нормальный

Длина до 20 м. Подходит для металлургии ток обнаружения, Обнаружения утечки ток от супер большой оборудования на землю и так далее.

A-FCT

Высокая точность

Точность до ±0. 5%. Отличное анти-нарушение, температурный дрейф и стабильность.

H-FCT

Высокая устойчивость к температуре

Температуры толерантности: времени более 150 °, короткое время для более 200 °. Может быть использован в воде или масла.

S-FCT

Высокая чувствительность

Выход до 240mV/1000А @ 60 Гц, мВ/1000А @ 50 Гц. Подходит для утечки/нулевой последовательности обнаружения, мА уровень ток обнаружения, низкой частоты сигнала (<5 Гц) обнаружения.

T-FCT

Толще

Высокого напряжения толерантности. Не просто деформация. Подходит для высокого напряжения, высокая температура, и наружного применения.

ME005

Выходной сигнал: 5 В переменного тока

Выходное напряжение: ± 5 В RMS. Точность: <1% типично при 10% 200% Номинальный ток (наиболее точное положение, 25 & #8451; )

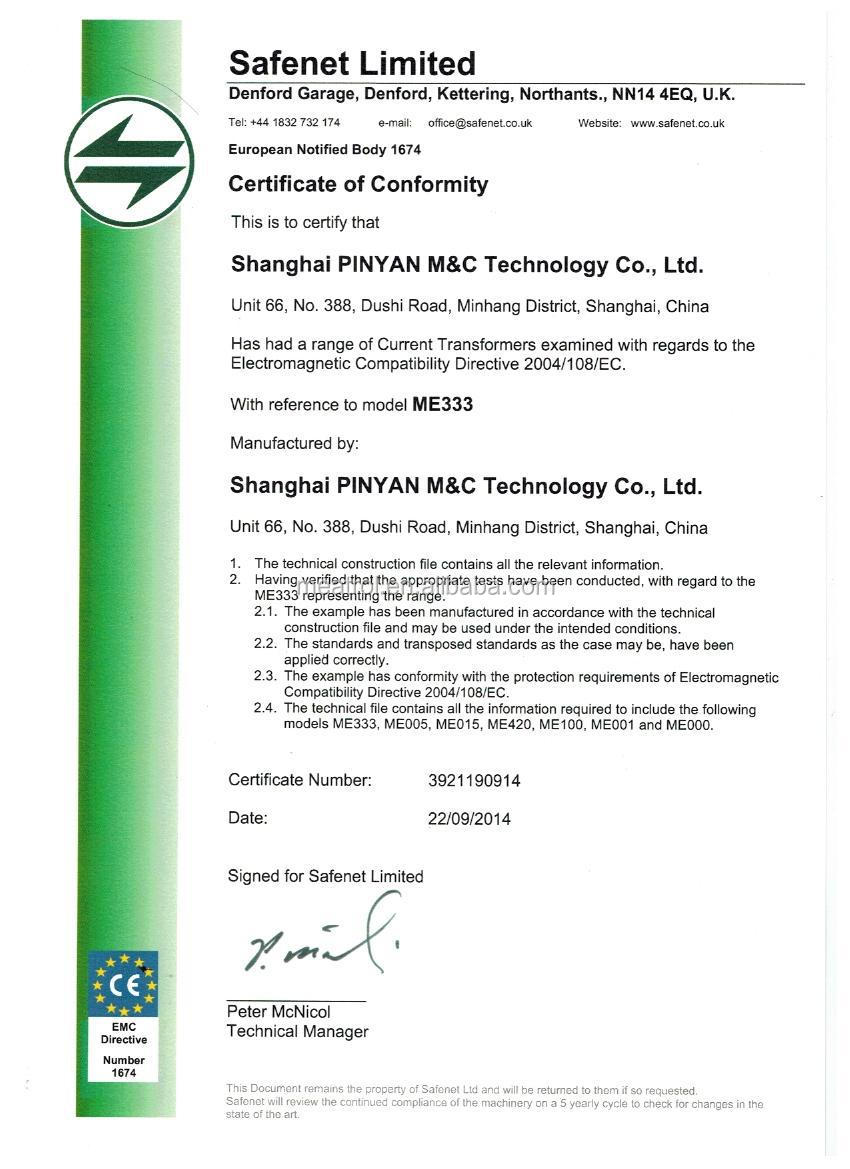

ME333

Выходной сигнал: 333 1mVrms

Выходное напряжение: 333 1mVrms. Точность: 1% типично при 10% 200% Номинальный ток. С мини-системного интегратора.

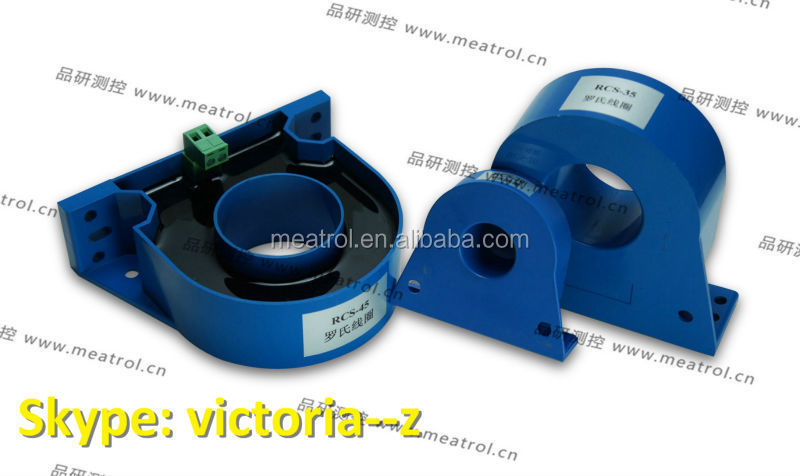

RCS

Высокая точность

Точность до ±0. 3% Точность чтения. Перегрузочная способность 300% FS, применимо температуры диапазон от-25 &#8451; До + 70 &#8451;

Ytb

Преобразования частоты

Преобразования частоты катушки роговски ytb

HCT

Высокая частота

Высокая частота катушки роговски HCT

PY200

Преобразования частоты

Преобразования частоты катушки роговски PY200

Выходной сигнал (di/dt)

144 мв/1000а @ 60 Гц, 120 мв/1000а @ 50 Гц

Точность (тип.)

<1% типично при 10% 200% Номинальный ток (наиболее точное положение, 25 & #8451;)

Линейность (10% 100% диапазон)

±0. 2% чтения

Полоса пропускания (-3db)

2 Гц 100 кГц

Внутреннее сопротивление

80 ± 10% ом/400 мм

Дирижер чувствительность позиции

± 1% от показания

Выход толерантность чувствительность

± 2%

Макс. Время отклика (10-90%)

Мкс

Фаза Ошибка

≤1%

Основная частота

10 Гц. 10 кГц

Номинальный ток (a)

300A переменного тока

Рабочая частота

0.8 Гц 10 мГц

Диапазон измерения (пик-фактор <1.5 @ Основная частота)

0.01. 300kA

Сопротивление нагрузки

> 1kω

Вес электроники

Прибл. 100 г

Коэффициент передачи М

0.05.. 10 μH

Длина кабеля датчика

200 мм. 10 м

Кабель датчика диаметр

4 мм. 20 мм

Сигнальный кабель диаметр

2. 0 .. 5.0 мм

Сигнальный кабель длина

0.1 м. 100 м

Выходное соединение

Разъем типа "банан" пара Выходное соединение

BNC выход подключение

OEM выход

Калибровки комплект

Специальные и/или прибыль по запросу

Рабочая температура

-10. +60&#8451;

Температура хранения

-20. +70&#8451;

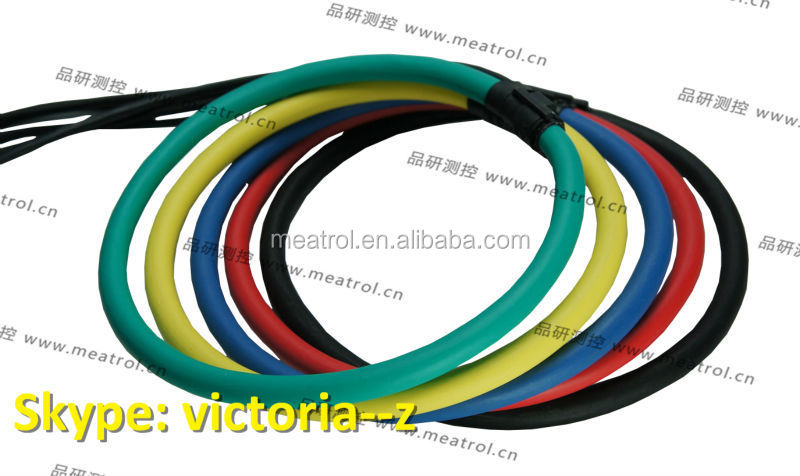

Номинальный ток

( A )

Катушки длины

( Мм )

Катушки длины

( Мм )

Цвет

250A

300 мм

1 м

Черный

500A

520 мм

2 м

Желтый

900A

800 мм

3.5 м

Красный

… ..

… ..

… ..

Синий

50000A

Заказной длины

Заказной длины

Зеленый
