Nicera RE200B миниатюрный инфракрасный датчик движения

 ТИП ДАТЧИКА

СБАЛАНСИРОВАННЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ (СЕРИИ ПРОТИВ ТИП.)

ФИЗИЧЕСКОЙ КОНФИГУРАЦИИ
1) ПАКЕТ: ДО-5 МЕТАЛЛ МОЖЕТ С РАЗМЕРЫ, ПОКАЗАННЫЕ НА РИСУНКЕ 1-C (НИКЕЛИРОВАННАЯ)
2) ЭЛЕМЕНТ ГЕОМЕТРИИ: ДВУХ ЧУВСТВИТЕЛЬНЫХ ОБЛАСТЯХ 2. 0, 1. 0 И ИНТЕРВАЛ 1. 0 ДРУГ ОТ ДРУГА.
3) ЭЛЕМЕНТ ОРИЕНТАЦИИ: СМ. РИСУНОК 1-B
4) LEAD CONFIGURATION: СМ. ДИАГРАММУ 1-C, 1-D

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ПРИ 25 ± 5 ∩)
1) КОНФИГУРАЦИЯ СХЕМЫ: ТРИ ТЕРМИНАЛА ДАТЧИК С ИСТОЧНИКОМ ПОСЛЕДОВАТЕЛЕМ СМ. РИС. 2
2) РАБОЧЕЕ НАПРЯЖЕНИЕ: 3 10 В DC (Ртс: 47 К)
3) ИСТОЧНИК ПИТАНИЯ: 0. 35 1. 5 В (В. Д.: 5 В, Rs: 47 К)
4) ВЫХОДНОЙ СИГНАЛ: МИН. 2. 5 В (ТИП. 4. 0 В)
ВЫХОДНОЙ СИГНАЛ ИЗМЕРЯЕТСЯ В ИЗМЕЛЬЧИТЕЛЬ ЧАСТОТА 1 ПРИ ПОДКЛЮЧЕНИИ К УСИЛИТЕЛЬ УСИЛЕНИЯ 72. 5 (НА 1) И ПРЕДСТАВЛЕНЫ В ИЗЛУЧЕНИЕ ИНФРАКРАСНОГО ЭНЕРГИИ 13/420 К ЧЕРНОЕ ТЕЛО.
СМ. РИС. 3
5) УРОВЕНЬ ШУМА: МАКС. 250 мв (ТИП. 90 мв) УРОВЕНЬ ШУМА ИЗМЕРЯЕТСЯ в ТЕЧЕНИЕ 20 СЕКУНД, КОГДА ПОДКЛЮЧЕН К УСИЛИТЕЛЮ УСИЛЕНИЯ 72. 5 дб И ЗАКРЫЛИ ОТ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ.
СМ. РИС. 3
6) БАЛАНС ВЫХОД: МАКС. 15%
БО/Я СА + СБ Я ÷ 0. 15
БО: БАЛАНС ВЫХОД
SA: ВЫХОДНОЙ СИГНАЛ НА ЭЛЕМЕНТ
SB: ВЫХОДНОЙ СИГНАЛ НА ЭЛЕМЕНТ B
БАЛАНС ВЫХОД ИЗМЕРЯЕТСЯ В ИЗМЕЛЬЧИТЕЛЬ ЧАСТОТА 1 Гц ПРИ ПОДКЛЮЧЕНИИ К УСИЛИТЕЛЬ УСИЛЕНИЯ 72. 5 дб (ПРИ 1 Гц) И ПРЕДСТАВЛЕНЫ В ИЗЛУЧЕНИЕ ИНФРАКРАСНОГО ЭНЕРГИИ 13 W/ИЗ 420 К ЧЕРНОЕ ТЕЛО.
СМ. РИС. 3
7) ЧАСТОТНЫЙ диапазон: 0. 3 Гц ДО 3. 0 Гц/± 10 дб

ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) ПОЛЕ ЗРЕНИЯ: 138 ° ОТ КРАЯ ЭЛЕМЕНТ ПО ОСИ X: 125 ° ОТ КРАЯ ЭЛЕМЕНТ ПО ОСИ Y: СМ. РИС. 1-
2) FIELTER СУБСТРАТ: КРЕМНИЯ
3) СОКРАТИТЬ НА (5% T ABS): 5. 0 ± 0. 5 мкм
4) КОРОБКА ПЕРЕДАЧ: 70% СРЕДНИЙ 7 14

ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ
1) РАБОЧАЯ ТЕМПЕРАТУРА:-30 & cap; ДО + 70 & cap;
2) ТЕМПЕРАТУРА ХРАНЕНИЯ:-40 & cap; ДО + 80 & cap;
3) ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ: ДАТЧИК ДОЛЖЕН РАБОТАТЬ БЕЗ УВЕЛИЧЕНИЯ ВЫХОДНОГО ШУМА ПРИ ВОЗДЕЙСТВИИ 90 95 ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ПРИ 30 & cap; НЕПРЕРЫВНО.
4) ГЕРМЕТИЧНОСТЬ: ДАТЧИК ДОЛЖЕН БЫТЬ ЗАКРЫТЫ, ЧТОБЫ ВЫДЕРЖИВАТЬ ВАКУУМ 160 МИЛЛИМЕТРОВ РТУТНОГО СТОЛБА.

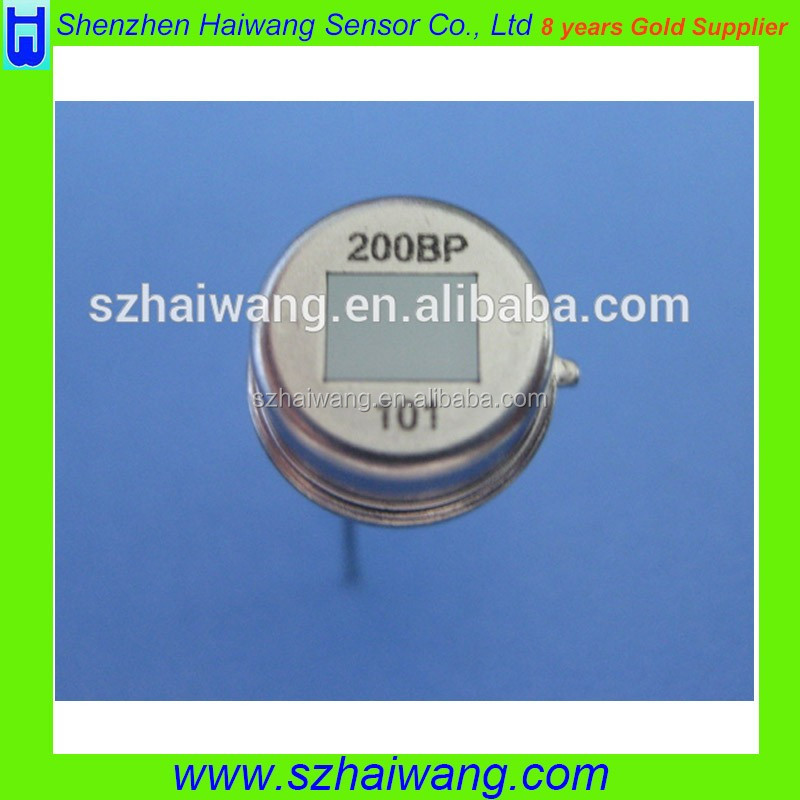

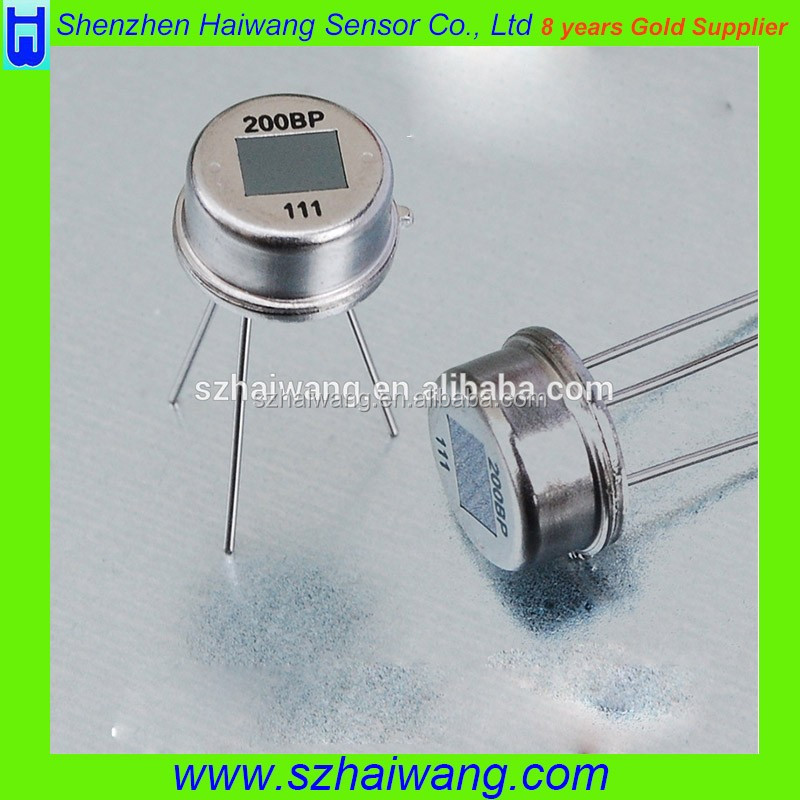

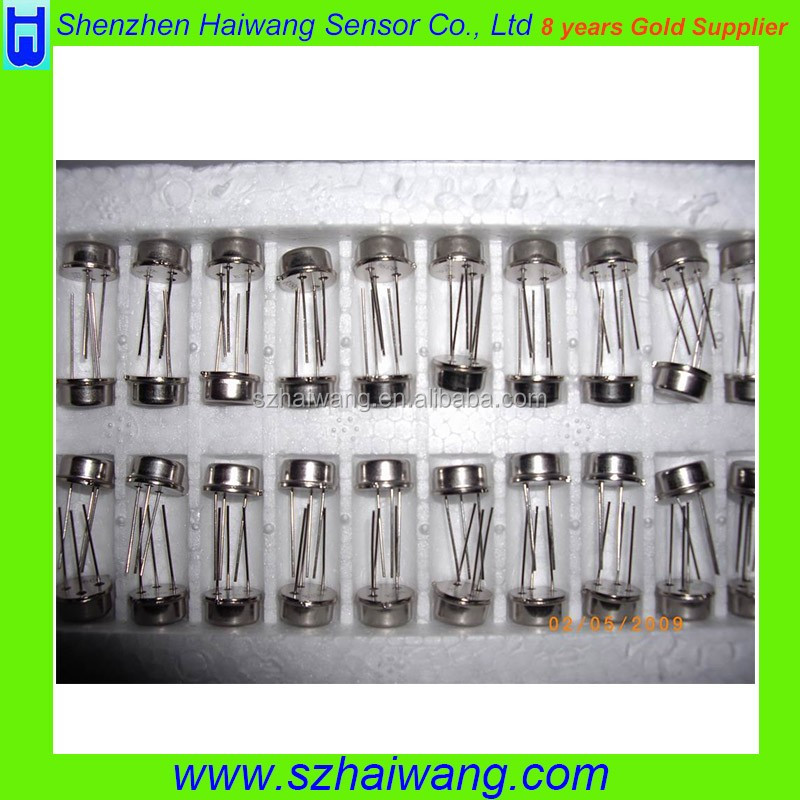

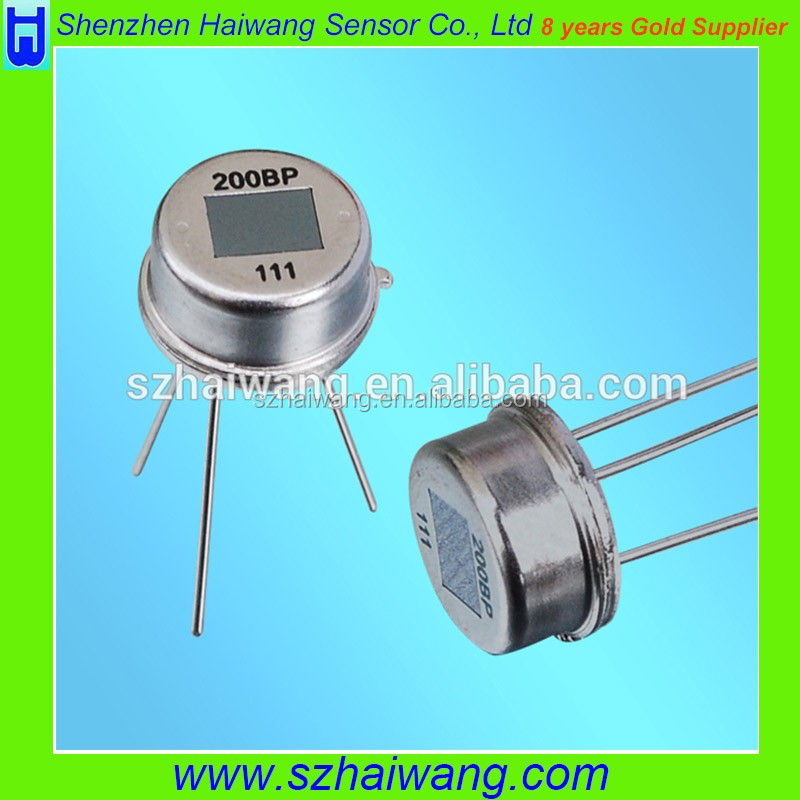

Выставка Фото продукта ДЛЯNicera RE200B миниатюрный инфракрасный датчик движения pir:
