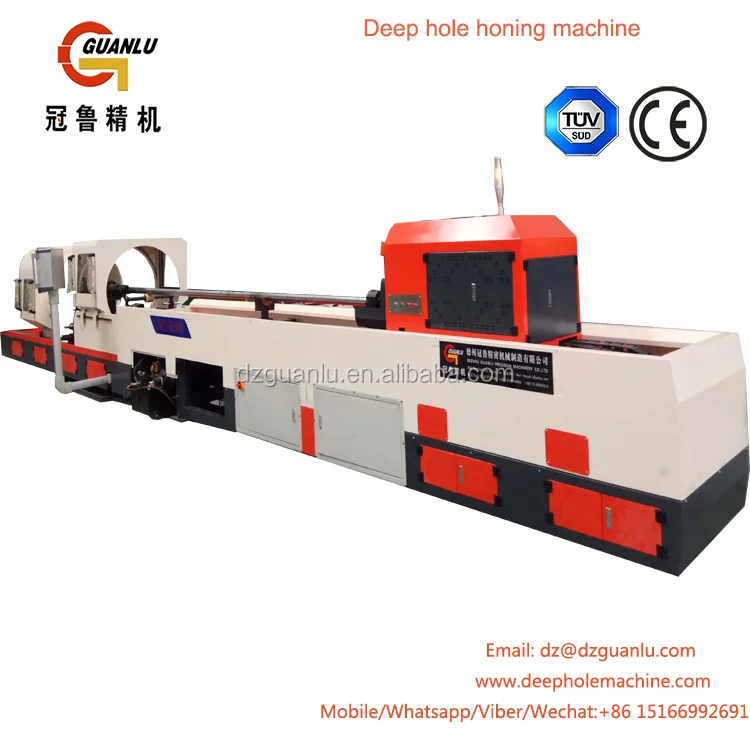

Цилиндры ремонт горизонтальные хонинговальные машина
US $90000-$95000
CNC глубокую яму доводочные машины для длинные
- Категории: Honing Machines >>>
- Поставщик: Dezhou,Guanlu,Precision,Machinery,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
CNC глубокую яму доводочные машины для длинные оттачивая
Описание продукта
Работы машины:Глубокую яму доводочные контролируется plc
Компонент детали: Гидравлические и пневматические цилиндр
Технические характеристики машины:
Глубокую яму доводочные машины | Технические параметры |
Глубокую яму доводочные диаметр | 50 мм-500 мм |
Максимальная оттачивая диаметр | 500 мм |
Максимальная хонинговальные длина | 6000 мм |
Заготовки Диапазон Зажима Диаметр | 50 мм-500 мм |
Высота от машины'S основной линии вала центра к заготовке'S базовой машины без каблука направляющей | 270 мм |
Скорость вращения шпинделя диапазон | 15-250r/мин |
МАйн мощность двигателя | 11kw (Инверторный двигатель и бесконечные изменения скорости) |
Хонингования голову расширение гидравлическая система масляный насос мощность двигателя | 1.1kw |
Хонингования голову разверните гидравлическая система масляный насос потока | 12.5L/мин |
Насос охлаждающей жидкости потока | 100L/мин |
Хонингования голову гидравлическая система Макс.TEnsion силы | 4Mpa |
Охлаждающей жидкости Объем камеры | 950L |
Насос охлаждающей жидкости двигателя питания | 1.5KW |
Охлаждающей жидкости режим (для хонингования голову) | В сочетании снаружи и внутри подачи масла |
Поршневые двигательМощность | 7.5Kw (Серводвигатель и бесконечные изменения скорости) |
Оттачивая подачи масла (снаружи и внутри объединить режим) Преимущества:
LТрадиционный оттачивая поставки нефти вне масло spary(Хонинговальные масло-спрей для innder заготовки через шланг).
LХонинговальные масла Go внутри через хонингование крючок, который может сделать охлаждающей жидкости масло формы в более высокое давление, wHICH будет иметь большую силу мыть хонингования загрязнений.
LВнутри хонингование масла кормление может сделать до длинные заготовки оттачивая дефекта.Когда оттачивая длинные заготовки (более 1.5 м), используйте только снаружи оттачивая поставки нефти, которые могут не круто и мыть хонингования голову, но внутри хонингование поставки нефти, которая может охлаждать и мыть хонингования головки во времени.
Машина основание кровати:
Машина основание кровати | Квадратный стали сварки-закалка-старения лечения-мяч Взрыв лечения-процесс обработки (строгание, шлифование, фрезерование) |
Направляющей | Круглый линейной направляющей, движимый реечные |
Перевозчик | Перевозчик установлены на круглые линейной направляющей. |
Заготовки:

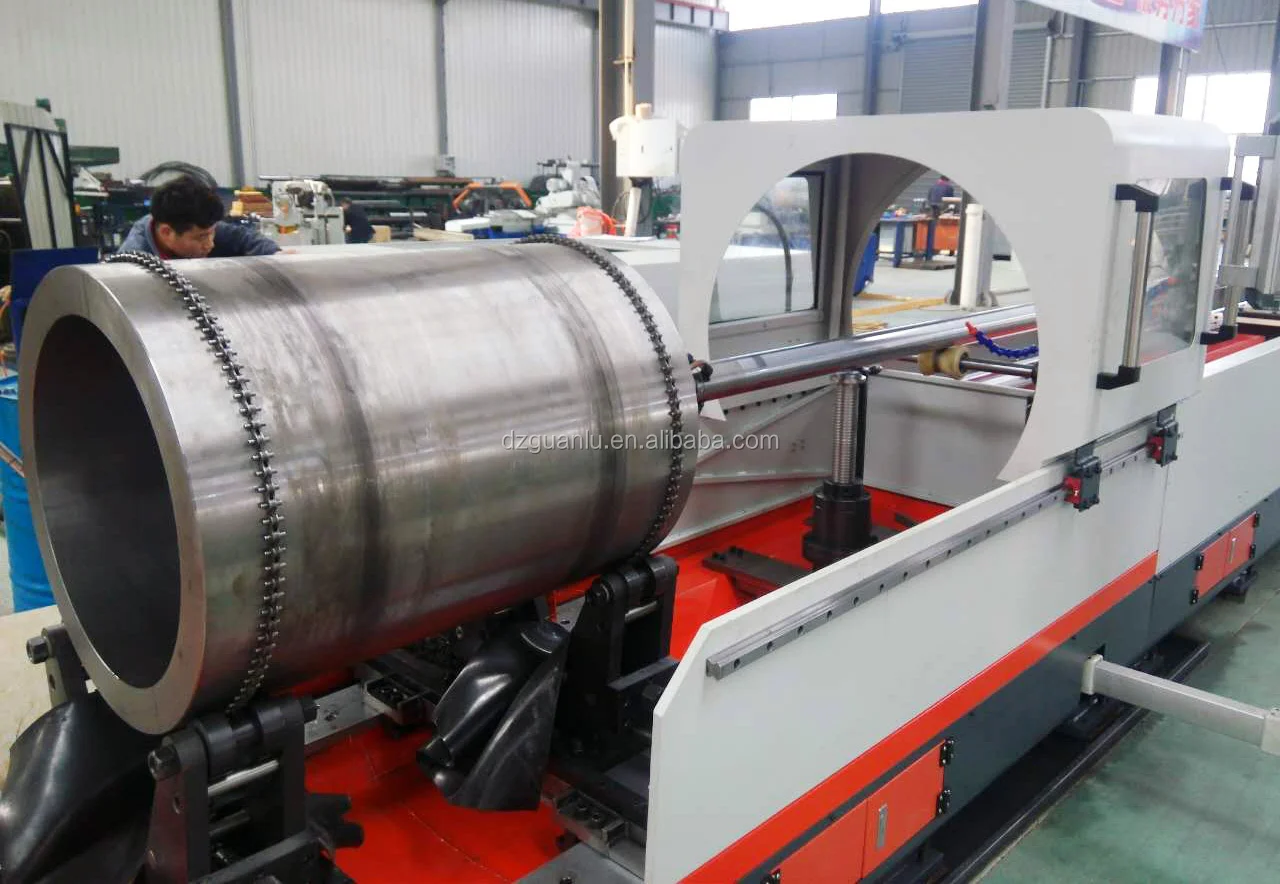

Заготовки зажима режим | Цепи зажима (затянуть), привод шнека цепи для крепления заготовки |
Заготовки местоположение | V Rest и U колеса (в зависимости от заготовки размером), центрирования заготовки регулируя винт. |
Заготовки Хонинговальные масла подающего | Хонинговальные Bar (внутри хонингование масла) доставки и снаружи Хонинговальные масла через шланг. |
Хонингования голову:
Хонингования голову | Установлен на хонингования бар, и хонинговальные бар приводится в поворот и сделать осевой подающего по оттачивая коробка |
Honiing привод головки | Приводом хотя оттачивая коробка вращения шпинделя, и сделать осевого движения |
Хонингования голову натяжения/расширение | Гидравлические (1.1KW) |
Оттачивая box:
Оттачивая коробка | Установленный на носителе |
Оттачивая коробка двигателя | 11KW, инверторного управления, яNfinite изменение скорости) |
Оттачивая коробка Диапазон скоростей | 15-250r/мин |
Система охлаждения:
Бак СОЖ | Напольные |
Насос охлаждающей жидкости потока | 100L/мин |
Натяжение гидравлическая мощность двигателя | 1.1KW |
Охлаждающей жидкости Объем | 950L |
Насос охлаждающей жидкости двигателя питания | 1.5kw |
Охлаждающей Жидкости Центробежный Насос (Внутри подачи масла) | Многоступенчатые типа (внутри подачи масла 1.5kw) |
Машина насос охлаждающей жидкости (Снаружи подачи масла) | AB-200 (0.75kw) |
Бумага фильтрации и магнит фильтрации | 20um уровень чистоты |
Хонинговальные масла | HY-80 (китайский бренд),Динамическая вязкость3-6 cm2 в секунду, вспышки: 130, замороженные точка:-30census. |
Система смазки:
Система смазки | Оттачивая коробкаСам система смазки (заполните смазки в оттачивая коробка, смазки все части во время передач вращающихся), Круглый линейной направляющей смазкиНеустойчива смазки (одиночный выстрел Тип Централизованная система смазки) |
Система смазки Давление | 0.8MPA |
Смазки бака | 1.5L |
Датчик уровня масла | Низкий уровень зондирования-световой сигнализации и сигнал тревоги |
Смазки типа | Минеральные масла |
Электрическая система:
Машины система управления | Plc (delta бренд) |
Регулировка хода положение | Комплект положение на plc панелью |
Консоль операции | Цветной сенсорный экран ичм |
Электрический шкаф | Внутри машины base (сохранить земли) |
Циркуляцию воздуха | Вентилятор (два комплекта) |
Напряжение питания | 3 фазы, 380 В, 50 Гц (чтобы быть подтверждено клиентом) |
Общая потребляемая мощность | 18.5kw |
Машина ног печати:
Площадь | 17500 мм x 2200 мм x 1800 мм |
Масса Машины | Около 10 тонн |
Загрузка в контейнер | Потребности 2x40feet |
Машина цвета | Черный (базовой машины)/белый и синий (машина гвардии) (Чтобы быть подтверждено клиентом) |

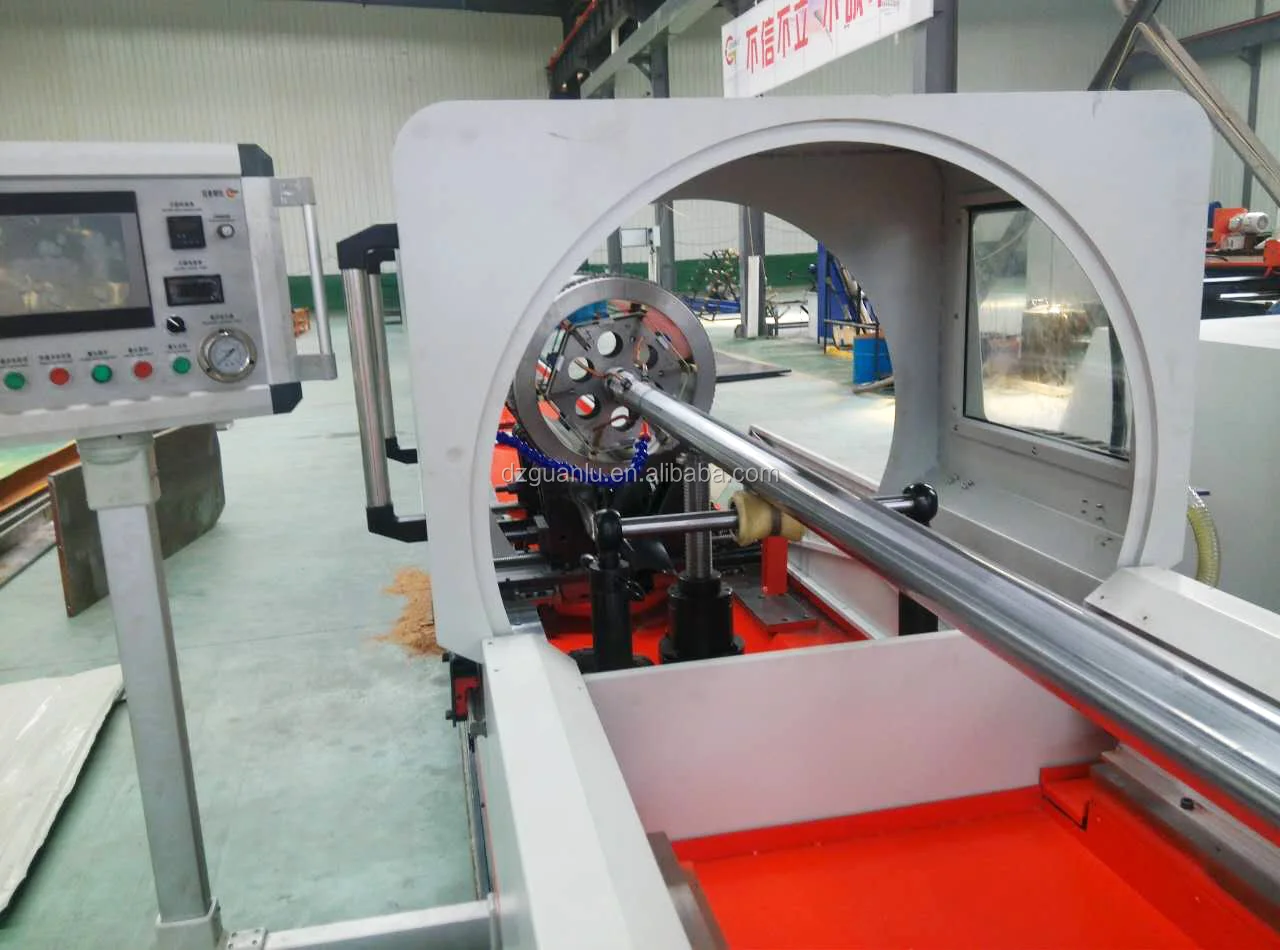

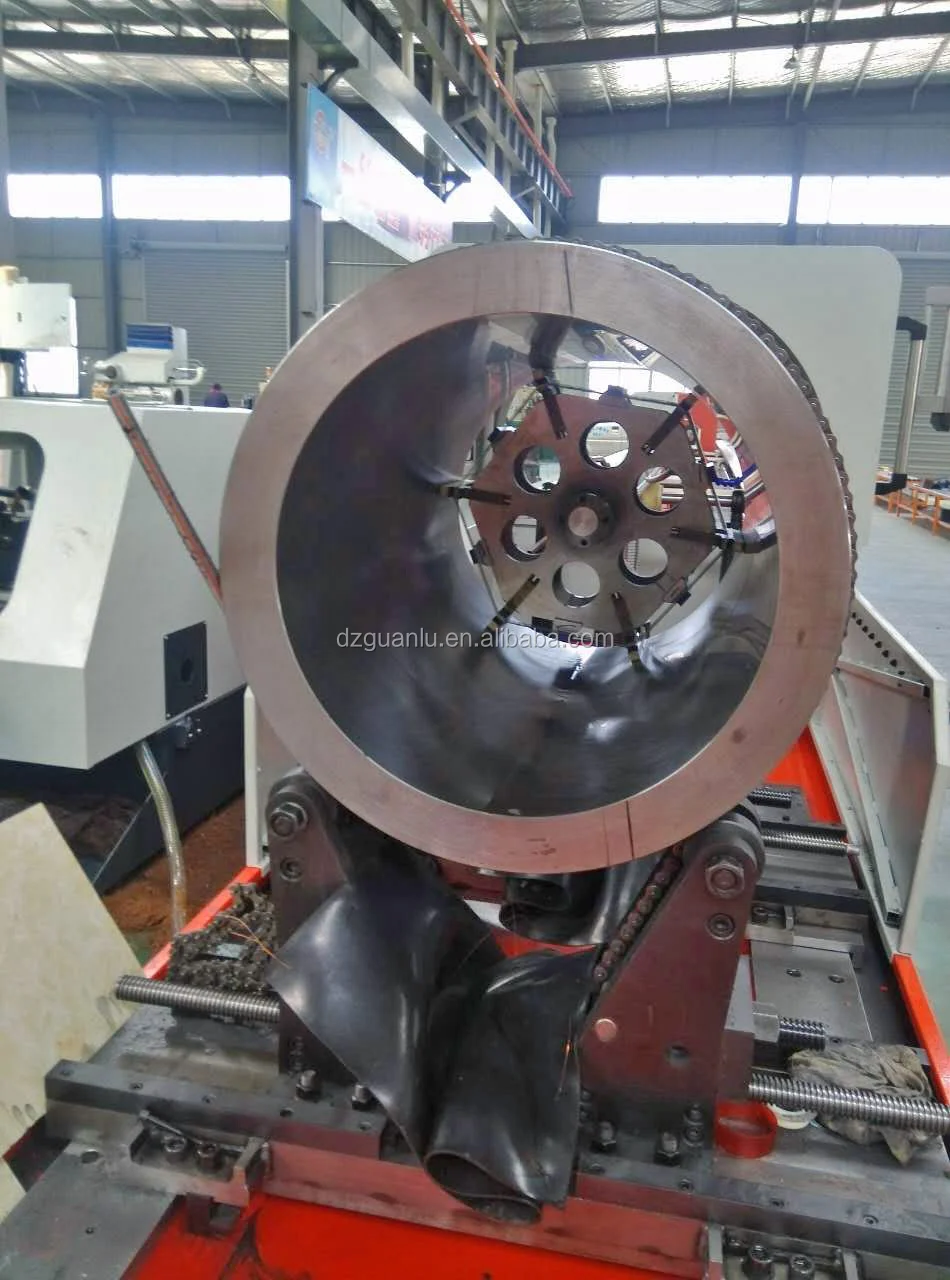

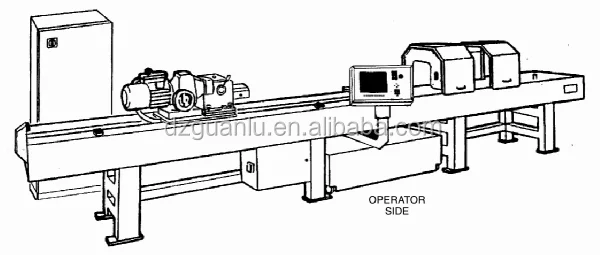

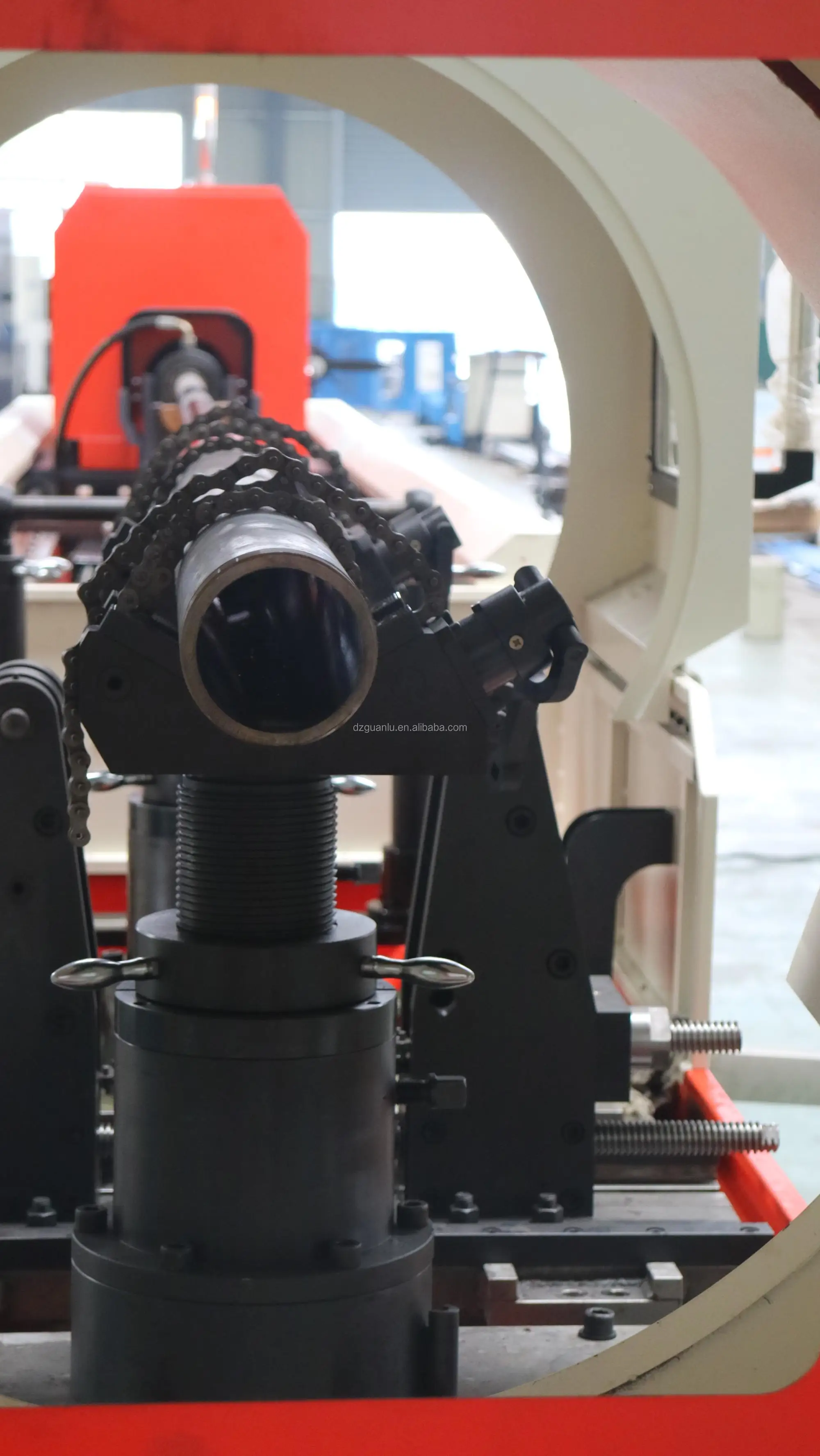

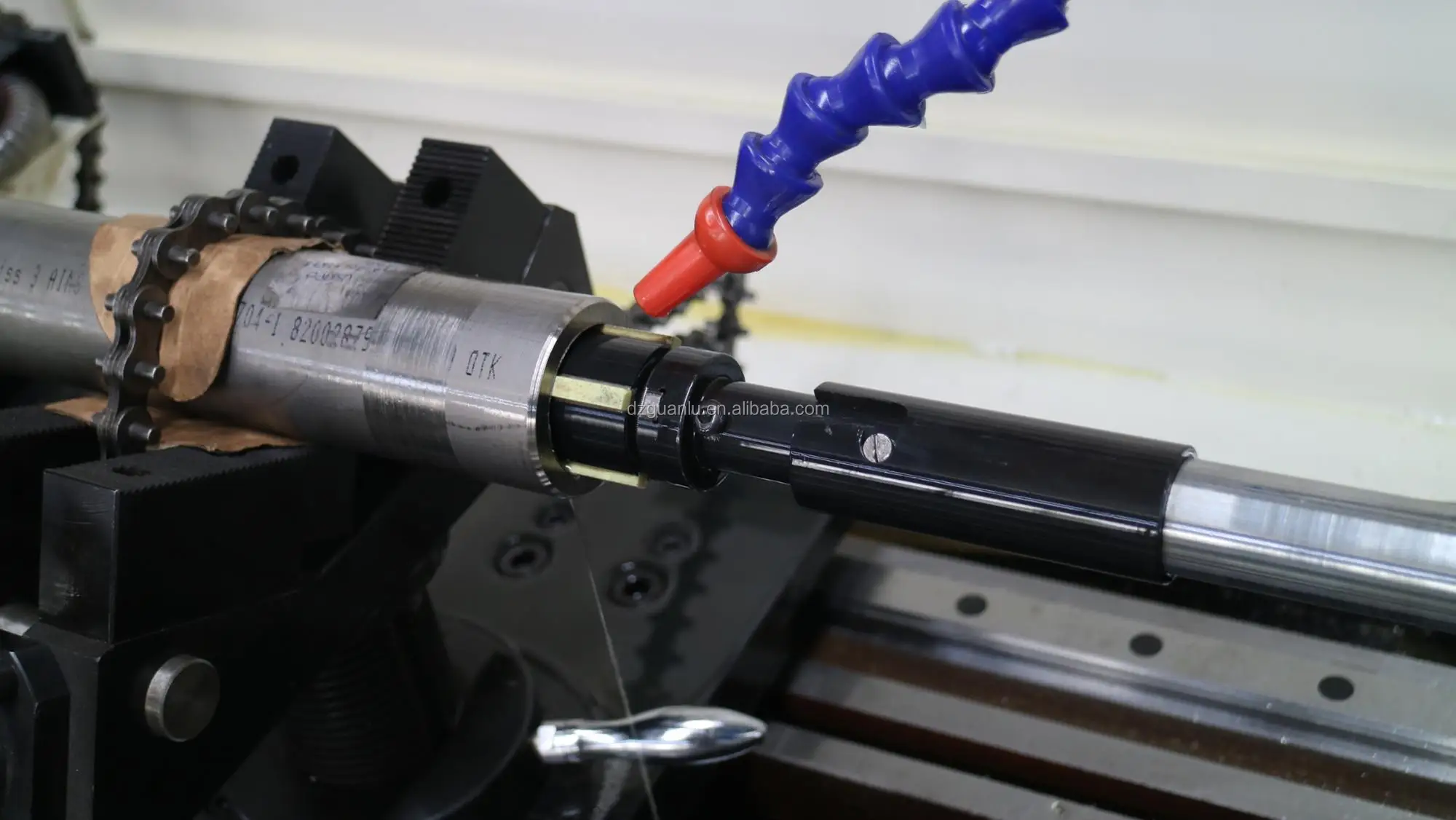

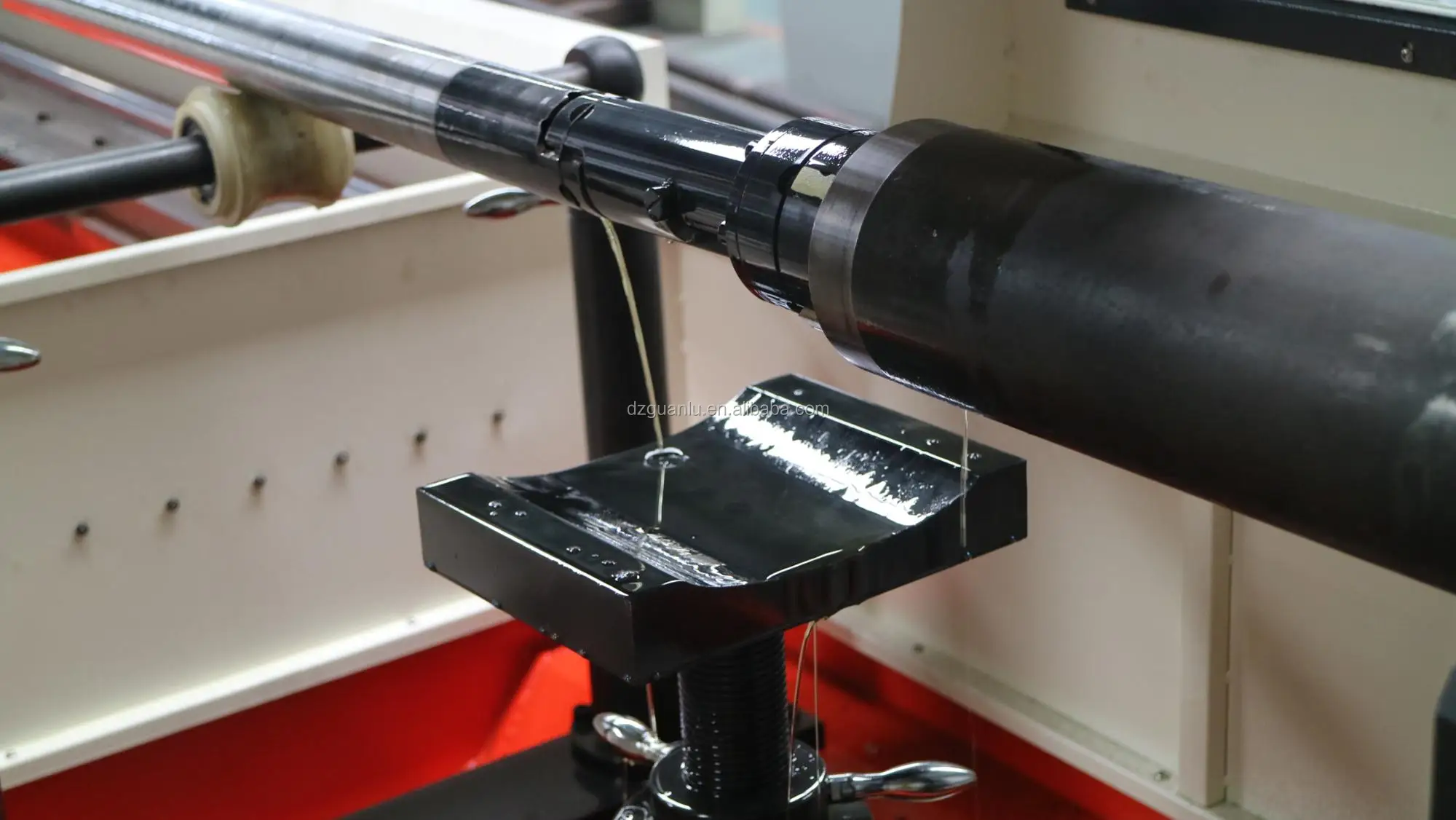

Некоторые рисунки и фотографии нашей глубокую яму доводочные машины:

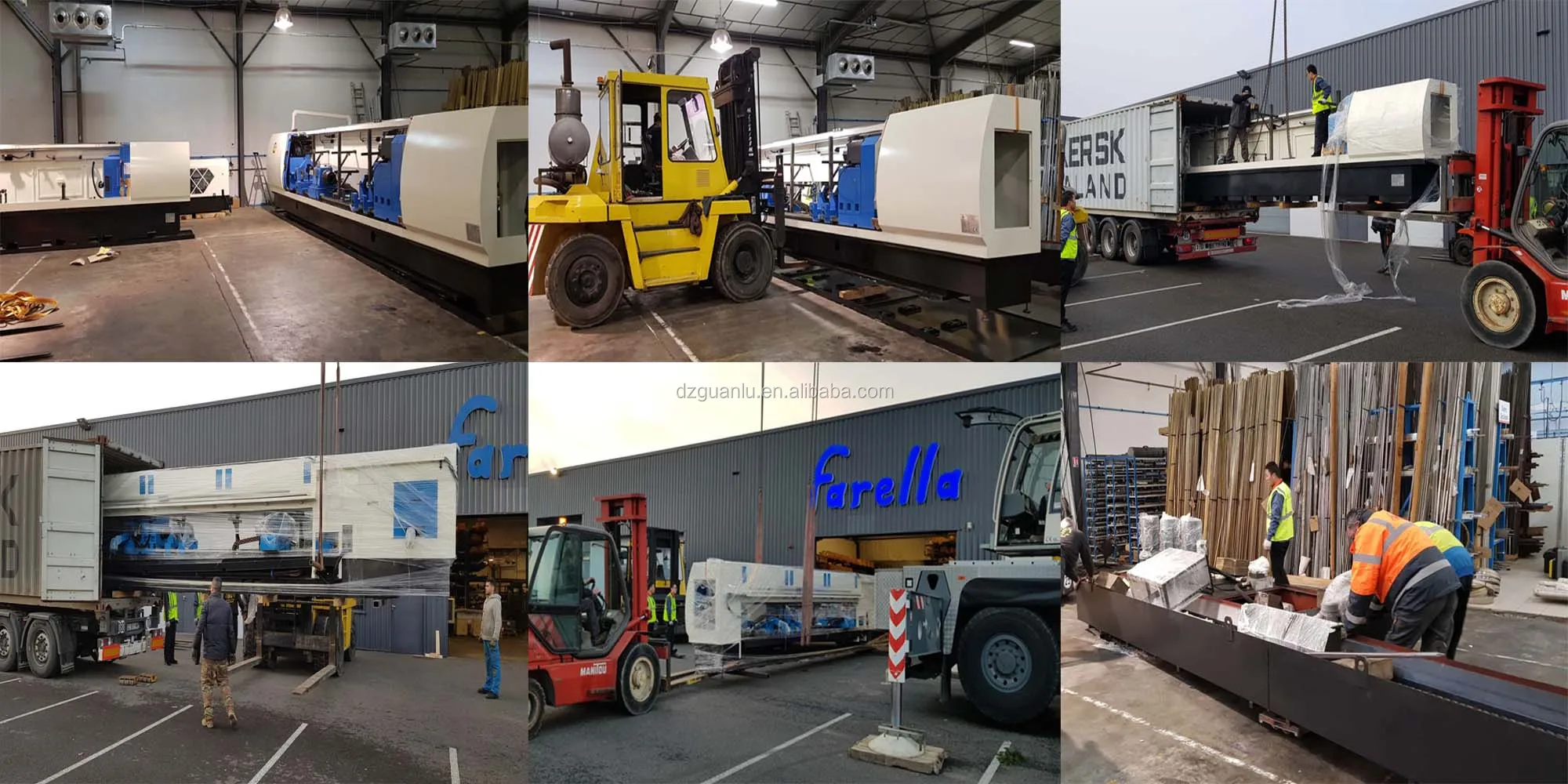

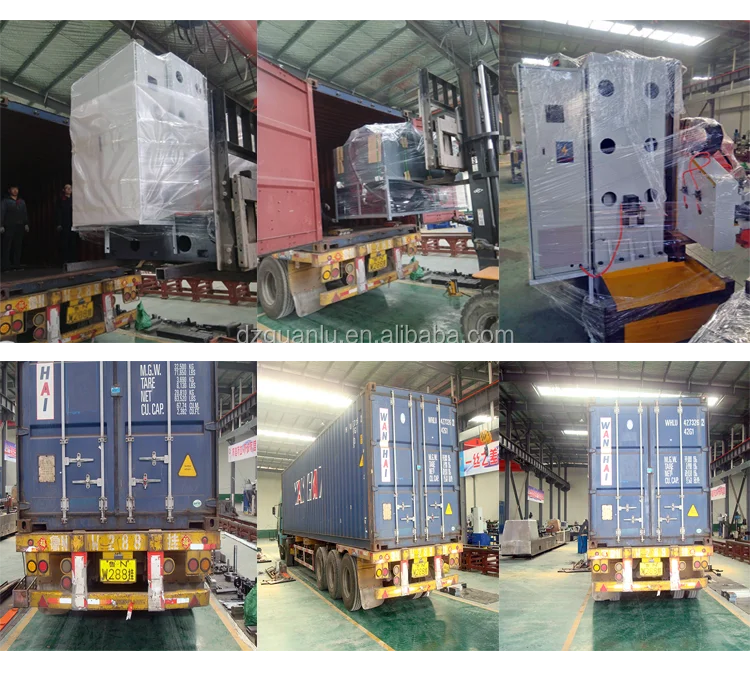

Упаковка и доставка
Наши услуги

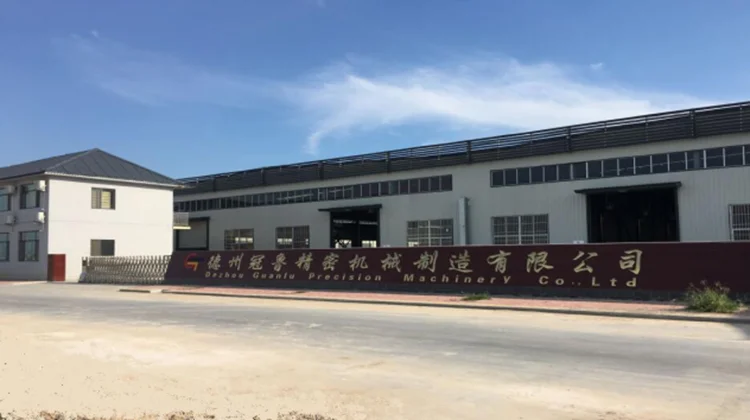

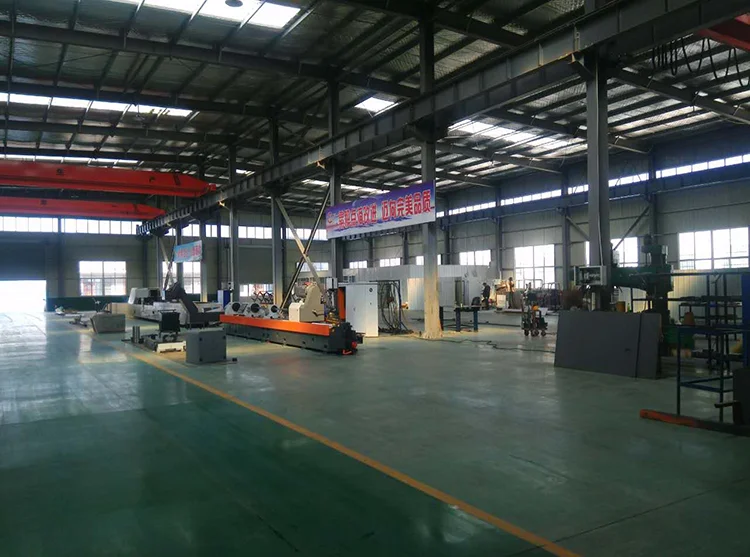

Информация о компании
