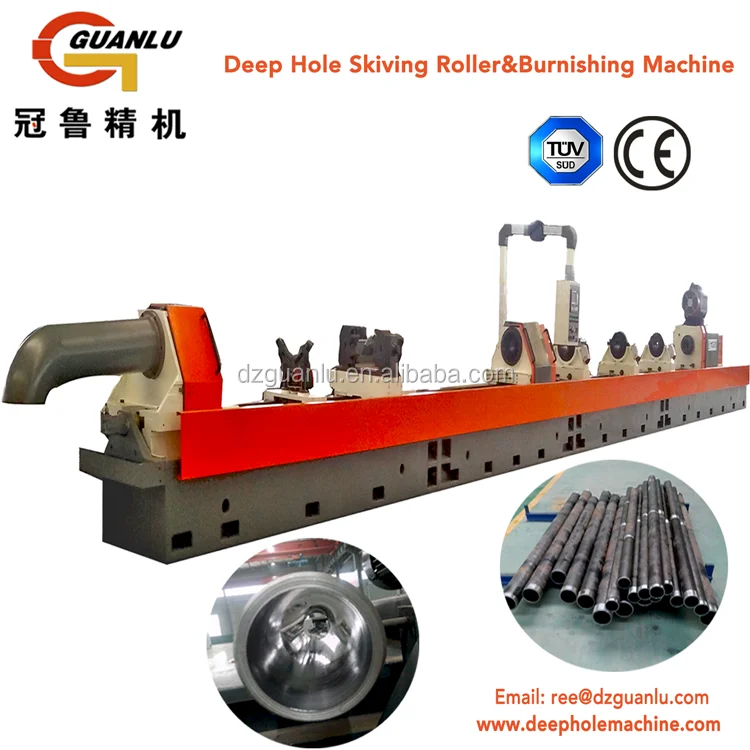

CNC Pipe Cylinder Skiving and Roller Burnishing

В свойства обработки CNC шлифовальный ролик полируя машина:

Машина кровать изготовлен качественного чугуна, с сильным полосы по заданой ширине и длине и сильная стабильность.

Сверлящей оправкой коробка шпинделя управляется70КВт ac servo мотор, сверлящей оправкой коробка шпинделя управляется мотором сервопривода, широкий диапазон скоростей, большой выходной крутящий момент, система подачи использует48NMСерводвигатель переменного тока с двигателемДвойная стойкаКоробка передач, плавное питание, длительный срок службы и может приспособиться к потребностям всех видов погружные насосы для глубоких отверстий в процессе обработки, заготовки, загрузкой карты принимает плотно гидравлический цилиндр, стабильный и надежный, простота в обслуживании электрическая система принимает централизованного управления системой ЧПУ, может быть интерактивной, графический дисплей, гибкая деятельность, безопасный и надежный.

В производстве он подходит для массового производства можно также подходит для небольших партий производства.

Технические параметры:

GВ целомМашинаРаскладка клавиатурыИ основных частей структурные детали:

1.Cnc фрезерный станок компоненты

Станка состоит из тела кровати, в виде головы для ванных комнат, мебель для кормления масляного фильтра, масленка система кормления, сверлящей оправкой, сверлящей оправкой перетащите пластина система кормления, поддержку, сверлящей оправкой поддержки работыСуппорты, удаления стружки фильтр системы, гидравлической системы, системы охлаждения, ЧПУ электрическая система, автоматическая система смазки и других основных частей.

2. BУплотнительное кольцо на цепочке, рюкзак

Скучно штока коробки структуры, езды на автомобиле70КВТ Серводвигатель переменного токаЧерез синхронный ремень, Номинальная скорость двигателя составляет 1500р/мин, максимальная скорость составляет 4500 об/мин, двигатель фиксируется на верхней части расточной коробки, И ведущий мост, сверлящей оправкой TV box через синхронного ремня, хорошая обувь для вождения полосы по заданой ширине и длине, хорошая сопротивляемость при колебательном движении. Выберите70КВт ac servo МоторGermany Siemens.

3. BКолцеобразное уплотнение Фиксатор Арматуры

Станок имеетТриСверлящей оправкой кронштейны и сверлящей оправкой поддержка играет важную роль в повышении жесткости сверлящей оправкой, уменьшая вибрацию и стабильность сверлящей оправкой, делает его более плавно при поворотах.

Сверлящей оправкой кронштейн принимает центростремительный подшипник поддержка, чтобы гарантировать, что они не только точность осевой, но и точность радиального типа, с помощью вращения подшипника комплекты делает небольшие вращательное сопротивление и устойчивым ходом. Ручной смазочный насос крепится на сверлящей оправкой кронштейн, регулярно предоставлять смазка для вращающийся сборки.

4. WOrkpieceСуппорты

Станка оснащена двумя гидравлический заготовки суппорты, его назначения, а также в зависимости от того, заготовки суппорты состоит в том, чтобы загружать и выгружать заготовки удобно, в то же время, чтобы гарантировать стабильность заготовки при обработке.

5. WОрк поддержка

Станка оснащена двумя работы поддерживает, кронштейн с v-образным вырезом; Стеллаж для выставки товаров можно регулировать высоту от верха до низа, для того, чтобы удовлетворить диаметры различных работ-частей, головка рамки для того чтобы отпустить заготовки для разгрузки заготовок, и заготовок попадет в центре V тип ролика.

6.CУстройство для охлаждения системы

Система охлаждения на его боковой части станка, основные части топливного бака, насосная станция, нефтяных труб, автоматическая машина для удаления стружки машина и магнитный сепаратор. Функции охлаждающей жидкости охлаждаются и снятия чипов.

Применение
