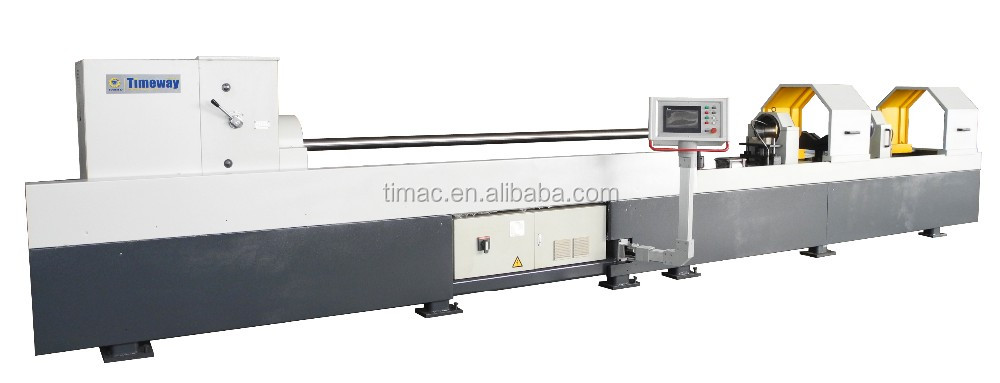

Высокоточная горизонтальная машина для заточки труб с ЧПУ
DHK-100 DHK-200 DHK-250
Основные месяц
Краткая информация
Машина резюме
Серия CNC машина для глубокой хонинга отверстий-это специальная машина для хонинга и полировки глубоких отверстий. В основном для тонкой обработки прецизионных деталей, это идеальная машина для обработки глубоких отверстий с высокой точностью и высокой эффективностью.
Модифицированный тип машины может быть спроектирован в соответствии с различными требованиями. Поглощая передовой опыт в стране и за рубежом, эта машина может осуществлять точный контроль времени, позиционирования и количественной оценки в процессе производства. Благодаря разработке высокопроизводительных абразивных и автоматизированных шлифовальных машин диапазон применения хонинга будет расширяться и расширяться.
Основные выступления
Характеристики и особенности
Машина принимает режим фиксированной заготовки, вращающейся и возвратно-поступательной головки. Он имеет широкий appliation, особенно для обработки вращающийся заготовки, как, например, гидравлический цилиндр, цилиндр воздуха, квадратная форма заготовки с манжетным и прижимная планка фланца и т. д.
Заготовка фиксируется v-образной опорой и блокировкой цепи. Машина может быть запрограммирована для осуществления автоматической работы, с установкой до времени хонинга, возвратно-поступательной частоты и расстояния хонинга. Подходит для массового производства или одиночного технического обслуживания. Машина выбирает тайваньскую систему управления Delta с сенсорным экраном интерфейса человека и машины.
Шероховатость поверхности до Ra 0,2 & micro;m и овальности составляет менее 0,03 мм, допуск на диаметр отверстия составляет до IT7 или выше.
Список спецификаций
Технические параметры
Технические характеристики
Блоки
DHK-100
DHK-200
DHK-250
Хонинговальный диапазон диаметров
Мм
Φ25-Φ100
Φ28-Φ200
Φ32-Φ250
Макс. Хонинговальный глубины
Мм
1000-10000
1000-10000
1000-10000
Шпинделя Центр высота
Мм
220
350
350
Диапазон скоростей шпинделя для хонинговальной коробки
Оборот в минуту (r/min)
50-375 (переменная)
50-350 (переменная)
50-350 (переменная)
Диаметр зажима заготовки. Диапазон
Мм
Φ40-Φ200
Φ35-Φ300
Φ50-Φ350
Карета с возвратно-поступательным движением Диапазон скоростей
М/мин
1-25 (переменная)
5-20 (переменная)
5-20 (переменная)
Охлаждающий насос потока
Л/мин
100
100
50
Объем масляного бака системы охлаждения
L
600
600
600
Головка цилиндра расширения высокого давления
МПа
0,3-4 (переменная)
0,5-4 (переменная)
0,5-4 (переменная)
Шпиндель мощность двигателя хонинга бар коробка
КВт
11
11
11
С возвратно-поступательным движением мощность двигателя
КВт
5,5 (Сервопривод переменного тока)
4,5 (Сервопривод переменного тока)
4,5 (Сервопривод переменного тока)
Зажимной и расширения мотор
Мощность головка цилиндра
КВт
0,75 (Сервопривод переменного тока)
0,75 от сети переменного тока (Сервопривод переменного тока)
0,75 (Сервопривод переменного тока)
Охлаждающий насос двигателя мощность
КВт
2,2
2,2
2,2
Детальные изображения

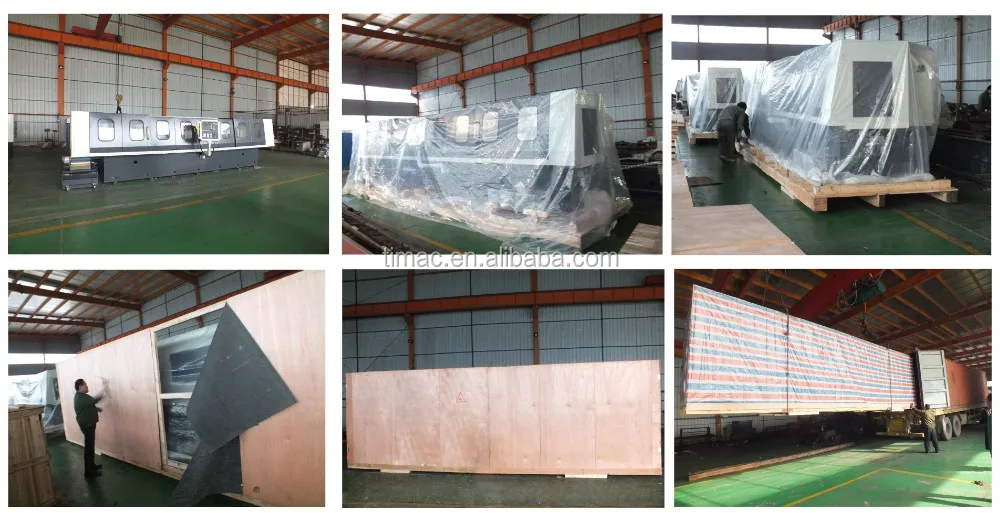

Упаковка & Доставка
Сначала упаковывается водонепроницаемой тканью, а затем в деревянный корпус.
Несколько частей может потребоваться передвигается вниз и быть упакованы в деревянном корпусе.
В соответсвии с запросами по-другому, wo можно применять различные упаковки.
Ли ЧПУ глубоких отверстий хонинговальный станок или CNC глуббокого сверления и расточной станок или глубокого отверстия CNC шлифовальный ролик полируя машина, все мы используем один и тот же стандарт упаковочные материалы.
