NKK S-821D переключатели повышенной прочности 30 А 12 мм постоянного тока двухполюсный

Описание и отзывы

Характеристики

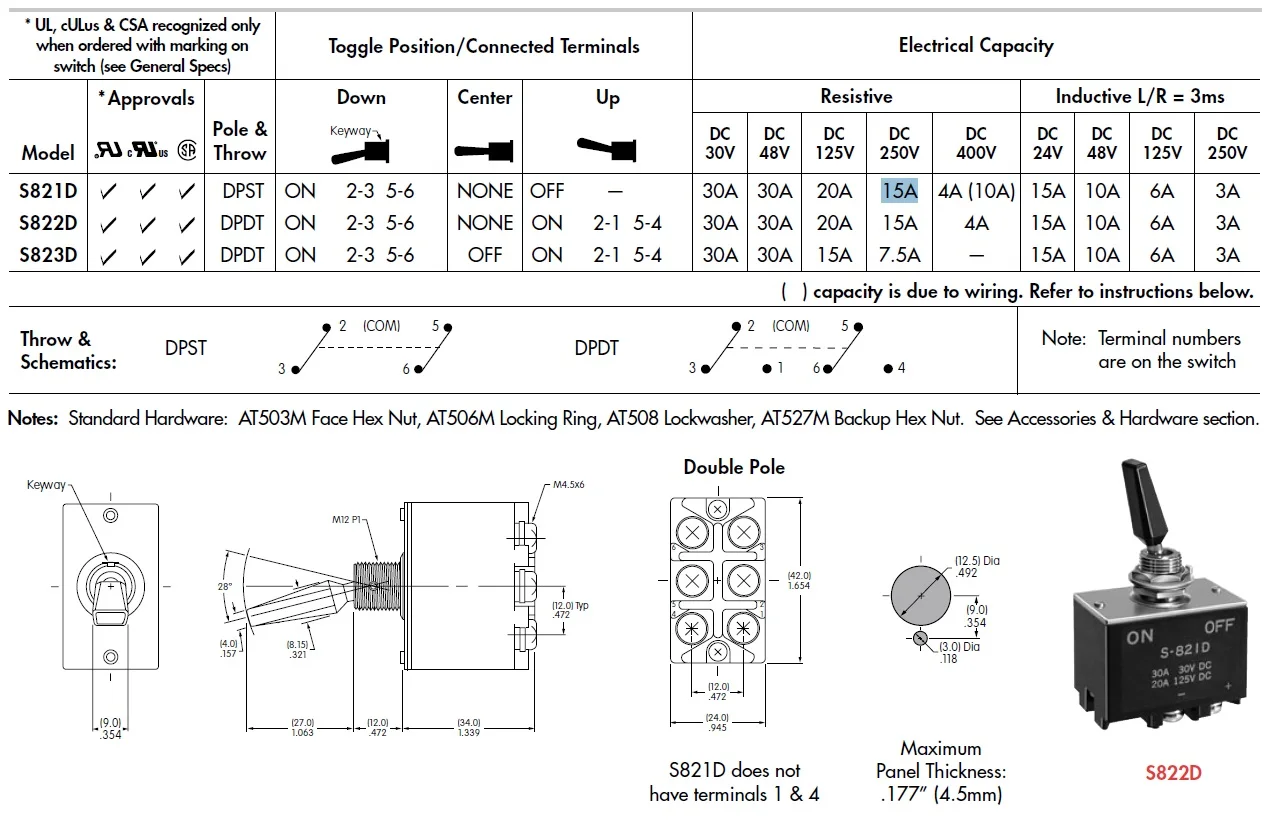

NKK S-821D сверхмощные тумблеры 30A DC 12 мм ВКЛ-ВЫКЛ двухполюсный S821D
Модели высокой емкости с рейтингами в диапазоне 30A @ 48 V DC.30A @ 30 V DC. 125 В постоянного тока
Полюс и бросок: DPST
30A DC 48 V; 15A DC 250 V
Контактное сопротивление: 10 миллиом максимум
Сопротивление изоляции: 1000 megohms минимум @ 500 В постоянного тока
Диэлектрическая сила: 2000 В переменного тока минимум в течение 1 минуты минимум для S800s и S800Ds
3000 В переменного тока минимум в течение 1 минуты минимум для S732
Механический срок службы: минимум 50000 операций
Электрический срок службы: минимум 10000 операций для S800Ds
25000 операций минимум для S800s и S732
Материалы и отделки
Переключатель: латунь с никелевым покрытием для S732
Латунь с хромированным покрытием для S800s и S800Ds
Втулка: латунь с хромированным покрытием
Корпус: фенольная смола для S732; Меламиновый фенол для S800s
Крышка корпуса: сталь с хроматным покрытием над цинковым покрытием
Подвижная контакторная пластина: медь с серебряным покрытием
Подвижные и стационарные контакты: серебряный сплав, покрытый медью с серебряным покрытием
Общие терминалы: цинковый сплав
Контактные клеммы: латунь с серебряным или никелированным покрытием
Данные об окружающей среде
Диапазон рабочих температур: от-10 °C до + 70 °C (+ 14 °F до + 158 °F)
Установка
Монтажный момент: 2,94 нм (26 фунтов • дюйм) для двойной гайки
Максимальная толщина панели: показана под вырезом панели в чертежах размеров переключателей
Стандарты и сертификаты
UL: Файл № E44145-распознается только при заказе с маркировкой на переключателе.
Добавьте “/U” или “/CUL” в конец номера детали, чтобы заказать UL распознанный переключатель.
Распознавание UL или cULus, обозначенное рядом с номерами деталей на следующих страницах.
CSA: Файл № 023535_0_000-сертифицирован только при заказе с маркировкой на переключателе.
Добавить “/C” в конец номера детали для заказа сертифицированного CSA переключателя.
