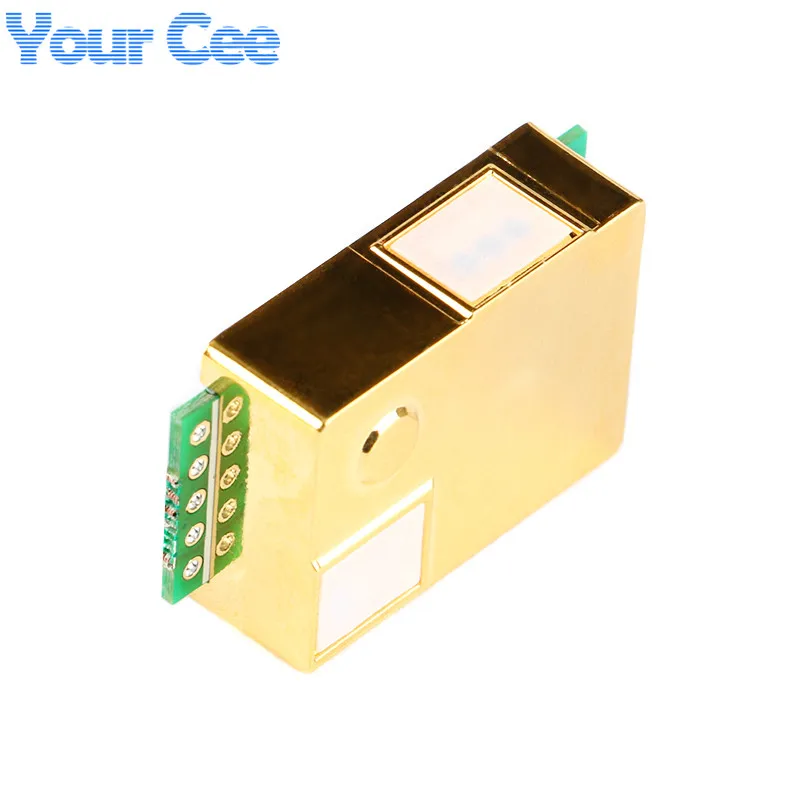

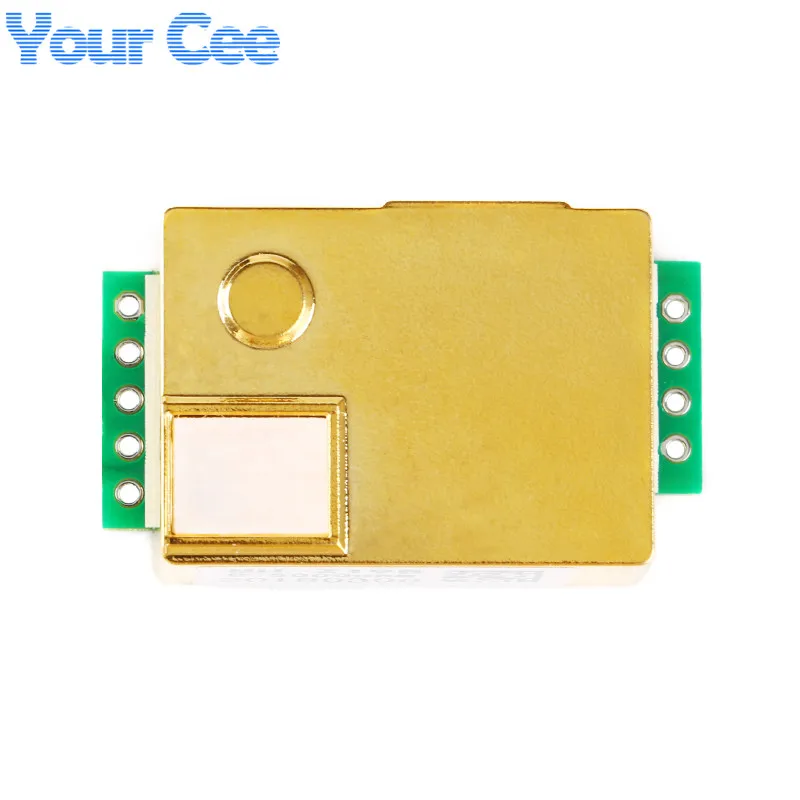

MH-Z19B датчик углекислого газа (далее-датчик)-это умный Малогабаритный датчик общего назначения, который использует недисперсионный инфракрасный (NDIR) принцип для обнаружения присутствия CO2 в воздухе, с хорошей избирательностью и анаэробногоГаз, длительный срок службы и другие характеристики; Встроенной температурной компенсацией; В то же время с серийным выходом, аналоговым выходом и ШИМ-выход, простой в использовании. Датчик представляет собой высокопроизводительный датчик, который сочетает в себе зрелую технологию обнаружения инфракрасного поглощения газа с точной оптической схемой и утонченным дизайном цепи.
Параметры продукта
1. Номер модели продукта: MH-Z19B
2. Обнаружение газа: углекислый газ
3. Напряжение питания: 4,5 ~ 5,5 V DC
4. Средний ток: <20 мА (@ 5 в источник питания)
5. Пиковый ток: 150 мА (@ 5 В)
6. Интерфейс: 3,3 V (5V совместимый)
7. Диапазон измерения: 0 ~ 10000ppm может быть выбран в пределах диапазона
8. Выходной сигнал: последовательный порт (UART) (TTL уровень 3,3 V)
PWM
Аналоговый выход (DAC) (по умолчанию 0,4 ~ 2V) (0 ~ 3V Диапазон настраивается)
9. Время разогрева: 3 мин
10. Время отклика: T90<120s
11. Рабочая температура: 0 50 °C
12. Рабочая влажность: от 0 до 95% относительной влажности (без конденсации)
13. Вес: 5 г
14. Срок службы: >5 лет
Характеристики Датчика
1. Газовая камера с золотым покрытием, водонепроницаемая и устойчивая к коррозии
2. Высокая чувствительность, низкое энергопотребление
3. Отличная стабильность
4. Компенсация Температуры, отличный линейный выход
5. Обеспечивает последовательный (UART), аналоговый (DAC), PWM сигналов способы вывода
6. Длительный срок
7. Помехи водяного пара, не отравление
Применение
Вентиляции и кондиционирования холодильное оборудование
Контроль качества воздуха оборудования
Система свежего воздуха
Оборудование для очистки воздуха
Умный дом
Школа

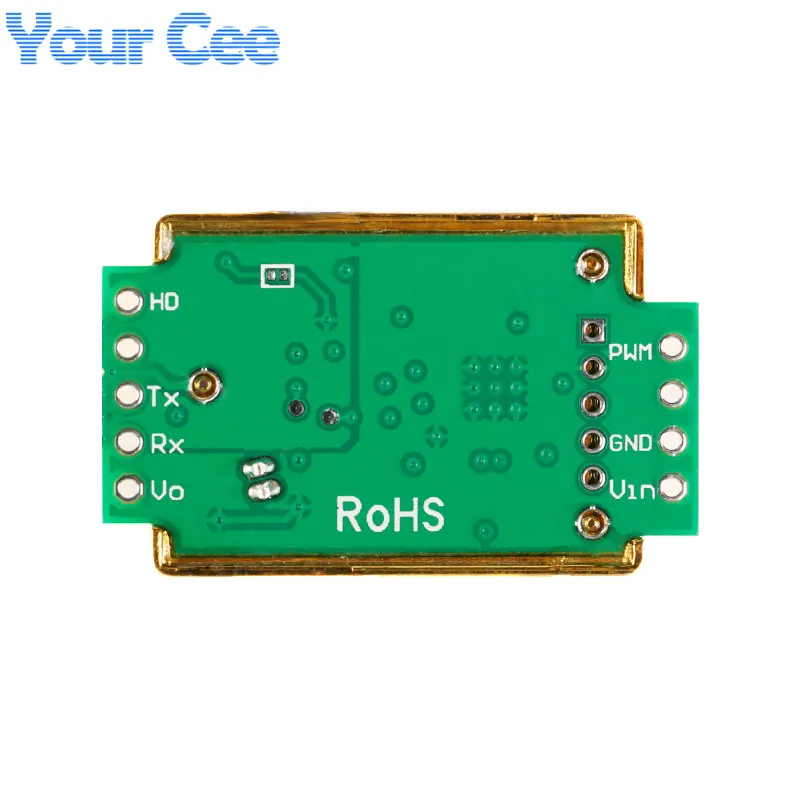

Определение типа
Вин: мощность положительная (вин)
GND: отрицательный источник питания (GND)
Vo: аналоговым выходом
PWM: ШИМ
HD: HD (Ноль для школы, низкий более 7 секунд)
Rx: UART(RXD) TTL уровень ввода данных
Tx: UART (TXD) TTL уровень вывода данных

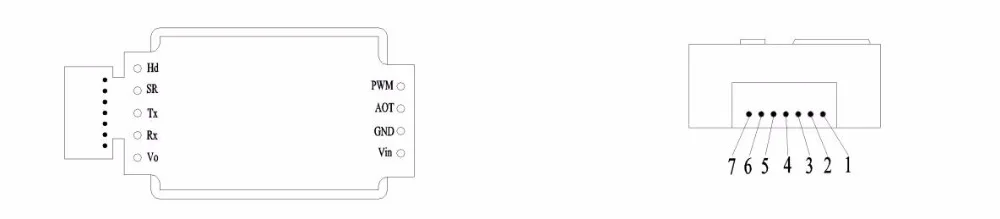

Штырь 1: аналоговый выход Vo
Pin 2: нет
Pin 3: отрицательный источник питания (GND)
Штырь 4: положительный источник питания (Vin)
Pin 5: UART(RXD) TTL уровень ввода данных
Pin 6: UART (TXD) TTL уровень вывода данных
Pin-код 7: нет

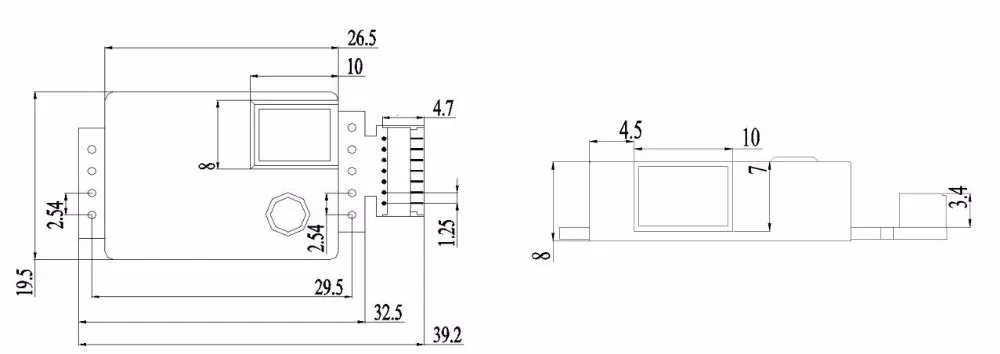

Размер продукта:
